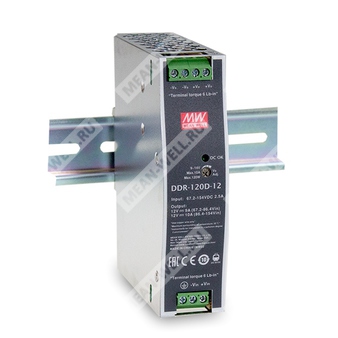

DDR-120B-12
DDR-120B-12 - DC/DC-преобразователь на DIN рейку с регулируемым выходом 12 В для промышленного и железнодорожного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| DDR | DDR | Серия DC/DC-преобразователей для монтажа на DIN рейку |
| 120 | 120 | Номинальная мощность серии 120 Вт |
| B | B | Тип входного диапазона: 16,8–33,6 В постоянного тока |
| 12 | 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение и особенности
DDR-120B-12 представляет собой DC/DC-преобразователь серии DDR-120 мощностью 120 Вт, предназначенный для установки на DIN рейку. Изделие рассчитано на преобразование широкодиапазонного входного напряжения постоянного тока в стабилизированное выходное напряжение 12 В. Модель ориентирована на промышленную автоматику, железнодорожные системы, телекоммуникационное и иное оборудование, где требуется гальванически развязанное питание с высокой стойкостью к помехам, перегрузкам и неблагоприятным условиям эксплуатации.
Особенности
- Узкий корпус шириной 32 мм.
- Простая установка на DIN рейку TS35/7.5 или TS35/15.
- Входной диапазон 16,8–33,6 В постоянного тока.
- Выход 12 В с регулировкой в пределах 9–14 В.
- Гальваническая развязка вход/выход 4 кВ DC.
- Пиковая перегрузочная способность до 150% номинальной мощности в течение не более 3 секунд.
- Встроенная защита от короткого замыкания, перегрузки, перенапряжения, обратной полярности и пониженного входного напряжения.
- Работа при температуре окружающей среды от -40 до +70 °C.
- Соответствие требованиям для железнодорожного применения и EMC для промышленной среды.
Области применения
- Автоматизированные системы управления.
- Промышленные системы управления.
- Оборудование для железнодорожного транспорта.
- Оборудование связи и передачи данных.
- Полупроводниковое производственное оборудование.
- Фабричная автоматизация.
- Электромеханические системы.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0–10 А |
| Номинальная мощность | 120 Вт |
| Пиковая мощность | 180 Вт, 3 с |
| Пиковый ток | 15 А |
| Пульсации и шум | 50 мВ п-п |
| Диапазон регулировки выходного напряжения | 9–14 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Время запуска и нарастания | 500 мс, 60 мс при 24 В DC |
| Время удержания | См. кривую времени удержания нагрузки |
Вход
| Параметр | Значение |
| Тип входа | 16,8–33,6 В постоянного тока |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 16,8–33,6 В DC |
| КПД типовое | 89,5% |
| Пусковой ток типовой | 5 А при 24 В DC |
| Потребление тока DC типовое | 5,6 А при 24 В DC |
| Порог отключения по понижению входного напряжения | Включение при входе выше 16,8 В, отключение при входе ниже 16,5 В |
| Динамическая стойкость входа | Выдерживает -30% / +40% от номинального входного напряжения в течение 1 секунды, кроме типа A |
| Предохранитель входа | Conquer MST, 8 А, 250 В, время-замедленный, 2 шт. |
| Защита от обратной полярности | На MOSFET в последовательной цепи по отрицательному входу; повреждение исключено, восстановление автоматическое |
Защита
| Параметр | Описание |
| Перегрузка | Обычно работа возможна при нагрузке до 150% от номинальной мощности более 3 секунд, далее включается режим постоянного тока с уровнем 105–135% от номинальной мощности и автоматическим восстановлением |
| Перенапряжение | Тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание | Защита предусмотрена; режим восстановления зависит от состояния перегрузки/отключения |
| Пониженное входное напряжение | Отключение при снижении входного напряжения ниже порога Vimin с автоматическим восстановлением |
| Обратная полярность входа | Защита на MOSFET, без повреждения изделия |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж — в соответствии с IEC 61373 |
| Рабочая высота | 5000 м |
| Дерейтинг по высоте | 3,5%/1000 м для безвентиляторных моделей выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 4 кВ DC; вход/корпус: 2,5 кВ DC; выход/корпус: 2,5 кВ DC |
| Сопротивление изоляции | Более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Проводимые помехи | BS EN/EN55032, класс B |
| Гармонические токи | Не нормируются |
| Всплески и помехи EFT/Burst | BS EN/EN61000-4-4, уровень 3, критерий A |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух, 6 кВ контакт, критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Скачки напряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-земля, критерий A |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Устойчивость к колебаниям напряжения | BS EN/EN61000-3-3 |
| Стандарты безопасности | IEC 62368-1, одобрено; проектирование с учетом UL508, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Стандарты для железнодорожного применения | Соответствие BS EN/EN45545-2 по пожарной безопасности; выполнение EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 по ЭМС |
| Прерывание питания | EN50155:2021 — соответствует уровню S1 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1769,5 тыс. ч по Telcordia SR-332 (Bellcore); 214,5 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 510 г |
| Упаковка | 28 шт.; 15,3 кг; 1,23 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измерены при номинальном входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на параллельном соединении конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает начальную погрешность установки, стабилизацию по линии и по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг; необходимо использовать кривую дерейтингa.
5. Максимум 3 секунды; см. кривые пиковой нагрузки.
6. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует использовать документ «EMI testing of component power supplies».
7. Дерейтинг температуры окружающей среды составляет 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
8. Входной предохранитель расположен в цепи положительного входа и защищает от аномальных бросков тока; характеристики приведены для данной серии.
