DDR-120B-24

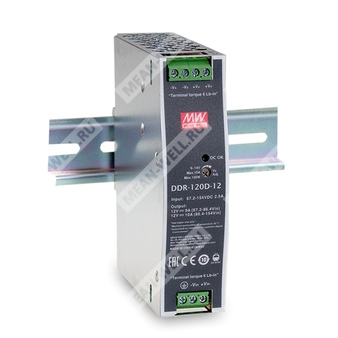

DDR-120B-24 - 120-ваттный DC-DC преобразователь для преобразования постоянного напряжения с установкой на DIN рейку.
Компонент DDR-120B-24 представляет собой промышленный DC-DC преобразователь серии DDR-120 с номинальной выходной мощностью 120 Вт, предназначенный для установки на DIN рейку. Модель ориентирована на применение в системах промышленной автоматики, железнодорожной технике, телекоммуникационном и энергетическом оборудовании, где требуется гальванически развязанное питание постоянного тока с широким диапазоном входного напряжения, высокой стойкостью к помехам и расширенными защитными функциями.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DDR | Серия DC-DC преобразователей для монтажа на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| B | Исполнение с входным диапазоном 16,8–33,6 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
- Преобразование постоянного напряжения с широким входным диапазоном в стабилизированное выходное напряжение 24 В.
- Монтаж на DIN рейку типа TS35/7.5 или TS35/15.
- Гальваническая развязка входа и выхода.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа и пониженного входного напряжения.
- Пригоден для промышленного управления, систем связи, железнодорожного и электромеханического оборудования.
- Охлаждение за счет свободной конвекции.
- Регулируемое выходное напряжение.
Сектор применения
- Железнодорожные системы: поезд, трамвай, метро.
- Промышленные системы управления.
- Полупроводниковое производственное оборудование.
- Заводская автоматизация.
- Электромеханическое оборудование.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Выходные параметры
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0 ~ 5 А |
| Номинальная выходная мощность | 120 Вт |
| Пиковый ток | 7,5 А |
| Пиковая мощность | 180 Вт в течение 3 с |
| Диапазон регулировки выходного напряжения | 24 ~ 28 В |
| Стабилизация по входному напряжению | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 50 мВ пик-пик |
| Время включения, нарастания | 500 мс, 60 мс при 24 В постоянного тока |
| Время удержания | См. кривую удержания нагрузки |
Входные параметры
| Диапазон входного напряжения | 16,8 ~ 33,6 В постоянного тока |
| Номинальный входной ток | 5 А при 24 В постоянного тока |
| Пусковой ток | 5 А при 24 В постоянного тока |
| Пониженное входное напряжение, включение | ≥ 16,8 В |
| Пониженное входное напряжение, отключение | ≤ 16,5 В |
| Работа при кратковременном превышении/понижении входа | -30% / +40% от номинального входного напряжения, кроме исполнения A; выдерживает в течение 1 с |
| Входной предохранитель | Time-Lag, Conquer MST, 8 A, 250 В, 1 шт. |
| Защита от переполюсовки | Встроенный MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
Защитные функции
| Перегрузка | Обычно работает при нагрузке до 150% от номинальной более 3 с, затем ограничение постоянным током 105~135% номинальной мощности с автоматическим восстановлением |
| Перенапряжение | 14,4 ~ 16,8 В |
| Пониженное входное напряжение | Отключение выходного напряжения при падении входа ниже порога, автоматическое восстановление |
| Защита от обратной полярности | Есть, на входе |
Эксплуатационные характеристики
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 5 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 5 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 55 °C |
| Вибростойкость | 10 ~ 500 Гц, 5 G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: в соответствии с IEC61373 |
| Рабочая высота | 5000 м |
| Дерейтинг по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 4 кВ постоянного тока; вход-FG: 2,5 кВ постоянного тока; выход-FG: 2,5 кВ постоянного тока |
| Сопротивление изоляции | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость
| Излучаемые помехи | BS EN/EN55032, класс B |
| Кондуктивные помехи | BS EN/EN55032, класс B |
| Помехоустойчивость по ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух, 6 кВ контакт, критерий A |
| Помехоустойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Устойчивость к EFT/пакетным помехам | BS EN/EN61000-4-4, уровень 4, 30 А/м, критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 2 кВ, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Совместимость по стандартам для железнодорожной техники | Соответствие BS EN/EN50155 / IEC60571, включая IEC61373 по ударам и вибрации, а также BS EN/EN45545-2 по пожарной безопасности |
| Помехоустойчивость к фликеру | BS EN/EN61000-3-3 |
| Гармонические токи | Нет данных / не нормируется |
Надежность, размеры и упаковка
| MTBF | 1769,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 214,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 510 г |
| Упаковка | 28 шт. / 15,3 кг / 1,23 куб. фута |
Механические данные
| Тип монтажа | На DIN рейку TS35/7.5 или TS35/15 |
| Назначение клемм TB1 | 1 — FG; 2 — DC вход -Vin; 3 — DC вход +Vin |
| Назначение клемм TB2 | 1,2 — DC выход -Vo; 3,4 — DC выход +Vo |
Примечания
1. Все параметры, не оговоренные особо, измерены при нормальном входном напряжении 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, стабилизацию по входному напряжению и стабилизацию по нагрузке.
4. При пониженном входном напряжении может потребоваться дерейтинг; для подробностей следует использовать кривую дерейтинга.
5. Максимум 3 секунды; см. кривые пиковой нагрузки.
6. Источник питания рассматривается как самостоятельное устройство, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует руководствоваться документом по испытаниям компонентных источников питания.
7. Для эксплуатации на высоте выше 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Краткая итоговая характеристика: промышленный DIN реечный DC-DC преобразователь 24 В с входом 16,8–33,6 В, мощностью 120 Вт и гальванической развязкой.
