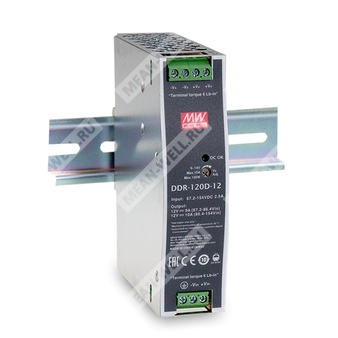

DDR-120B-48 - 120-ваттный DIN реечный преобразователь постоянного тока для питания и развязки промышленных систем.
Расшифровка партномера
| Позиция в партномере | Обозначение | Значение |
| Серия | DDR | Преобразователь постоянного тока для установки на DIN рейку |
| Мощность | 120 | Номинальная мощность 120 Вт |
| Тип входного диапазона | B | Вход 16,8–33,6 В постоянного тока |
| Выходное напряжение | 48 | Выход 48 В постоянного тока |
Краткое назначение
DDR-120B-48 предназначен для преобразования входного постоянного напряжения 16,8–33,6 В в стабилизированное выходное напряжение 48 В с гальванической развязкой и защитными функциями для промышленного применения.
Общие сведения
DDR-120B-48 относится к серии DDR-120 и представляет собой 120-ваттный преобразователь постоянного тока для установки на DIN рейку. Модель выполнена в узком корпусе шириной 32 мм, рассчитана на промышленное и железнодорожное применение, поддерживает широкий диапазон входного напряжения, обладает изоляцией входа и выхода 4 кВ постоянного тока и предназначена для питания систем автоматизации, связи, управления и силовой электроники.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0–2,5 А |
| Номинальная мощность | 120 Вт |
| Пиковая мощность | 180 Вт в течение 3 с |
| Пиковый ток | 3,75 А |
| Диапазон регулировки выходного напряжения | 48–56 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Точность установки | ±1,0% |
| Пульсации и шум | 50 мВ п-п |
| Время установки и нарастания | 500 мс, 60 мс при 24 В постоянного тока |
| Поддержание питания | См. кривую удержания нагрузки на странице 7 |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 16,8–33,6 В постоянного тока |
| КПД | 91% |
| Пусковой ток | 2,8 А при 48 В постоянного тока |
| Входной ток | 5 А при 48 В постоянного тока |
| Защита от пониженного входного напряжения | 24 В (тип B): включение при Vin ≥ 16,8 В, отключение при Vin ≤ 16,5 В |
| Защита от переполюсовки | Встроенный MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Входной предохранитель | Conquer MST, 4 А, 250 В, замедленного действия |
| Допустимая перегрузка по входу и переходные воздействия | До -30% / +40% от номинального входного напряжения в течение 1 с, кроме типа A |
| Ограничение пускового тока | Ограничение током на этапе запуска, далее шунтирование MOSFET для снижения потерь |
Защиты
| Функция | Реализация |
| Перегрузка | Тип защиты: отключение выходного напряжения, повторная подача питания для восстановления |
| Диапазон срабатывания перегрузки | 105–135% номинальной выходной мощности с автоматическим восстановлением |
| Условия перегрузки | Обычно работа при 150% от номинальной мощности более 3 секунд, затем режим ограничения тока |
| Перенапряжение | 57,6–67,2 В |
| Защита от обратной полярности | MOSFET в цепи отрицательного входа |
| Пониженное входное напряжение | Вход ниже порога Vimin приводит к отключению выхода с автоматическим восстановлением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Высота эксплуатации | 5000 м |
| Дополнительное снижение мощности по высоте | 3,5% на 1000 м для бескулерных моделей и 5% на 1000 м для моделей с вентилятором выше 2000 м |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC61373 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 4 кВ постоянного тока; вход–корпус: 2,5 кВ постоянного тока; выход–корпус: 2,5 кВ постоянного тока |
| Сопротивление изоляции | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и стандарты
| Раздел | Сведения |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Кондуктивные помехи | BS EN/EN55032, класс B |
| Помехоустойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, 6 кВ контакт, критерий A |
| Помехоустойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3: 10 В/м, критерий A |
| Помехоустойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3: 2 кВ, критерий A |
| Помехоустойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия; уровень 3: 2 кВ линия-линия-земля, критерий A |
| Помехоустойчивость к наведенным ВЧ помехам | BS EN/EN61000-4-6, уровень 3: 10 В, критерий A |
| Помехоустойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4: 30 А/м, критерий A |
| Пульсации питающей сети | BS EN/EN61000-3-3 |
| Стандарты безопасности | IEC 62368-1; UL 62368-1; EAC TP TC 004; AS/NZS 62368.1 |
| Железнодорожные стандарты | Соответствие EN50155 / IEC60571, включая IEC61373 для ударов и вибрации, BS EN/EN45545-2 для пожарной безопасности |
| ЭМС для железнодорожной техники | BS EN/EN50121-3-2 |
Надежность
| Показатель | Значение |
| Средняя наработка на отказ | 1769,5 тыс. ч по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ | 214,5 тыс. ч по MIL-HDBK-217F при 25 °C |
Механические параметры
| Параметр | Значение |
| Габариты | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 510 г |
| Упаковка | 28 шт. / 15,3 кг / 1,23 куб. фута |
| Совместимая DIN-рейка | TS35/7.5 или TS35/15 |
| Конфигурация клемм TB1 | 1 — FG; 2 — DC Input −Vin; 3 — DC Input +Vin |
| Конфигурация клемм TB2 | 1,2 — DC Output −Vo; 3,4 — DC Output +Vo |
Описание
DDR-120B-48 — это компактный преобразователь постоянного тока промышленного назначения с установкой на DIN рейку, предназначенный для питания нагрузок 48 В постоянного тока от входной шины 16,8–33,6 В постоянного тока. Модель рассчитана на мощность 120 Вт, поддерживает кратковременную перегрузку до 180 Вт в течение 3 секунд и обладает высоким КПД 91%. Конструкция ориентирована на работу в жёстких условиях промышленной и железнодорожной эксплуатации, включая широкий температурный диапазон, вибрационные воздействия и требования по ЭМС и безопасности.
Особенности модели включают ультракомпактный корпус шириной 32 мм, гальваническую развязку входа и выхода 4 кВ постоянного тока, защиту от перегрузки, перенапряжения, обратной полярности и пониженного входного напряжения, а также поддержание работоспособности при кратковременных провалах и перенапряжениях входной шины. Для повышения надёжности реализованы ограничение пускового тока, входной предохранитель и автоматическое восстановление после устранения аварийного режима.
Назначение
- Промышленные системы автоматизации
- Железнодорожный и транспортный подвижной состав
- Системы управления
- Связь и телекоммуникации
- Электромеханическое оборудование
- Полупроводниковое производственное оборудование
- Распределённые системы питания
Примечания
- Все параметры, не оговорённые особо, измерены при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары и параллельного набора конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтирование. Следует использовать кривую снижения характеристик.
- Максимум 3 секунды, см. кривые пиковой нагрузки.
- Питание рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- На высоте выше 2000 м требуется учитывать дополнительное температурное дерейтирование.
