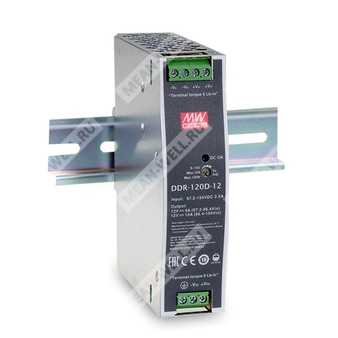

DDR-120C-12 — преобразователь постоянного тока мощностью 120 Вт для установки на DIN рейку с широким входным диапазоном и промышленными функциями защиты.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия преобразователей постоянного тока для монтажа на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| C | Тип входа C: 33,6…67,2 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение
DDR-120C-12 представляет собой промышленный DC-DC преобразователь серии DDR-120 для монтажа на DIN рейку, предназначенный для питания аппаратуры с выходом 12 В постоянного тока из источника 33,6…67,2 В постоянного тока. Устройство рассчитано на промышленное и железнодорожное применение, обеспечивает гальваническую развязку, широкий диапазон входного напряжения, защиту от перегрузки, перенапряжения и переполюсовки, а также кратковременную перегрузочную способность до 150%.
Особенности
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Ультраузкий корпус шириной 32 мм.
- Входной диапазон 2:1.
- Рабочая температура от -40 до +70 °C.
- Пиковая нагрузка до 150% в течение более 3 секунд.
- Регулируемое выходное напряжение.
- Охлаждение за счет свободной конвекции.
- Гальваническая развязка вход/выход 4 кВ постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения, обратной полярности входа и понижения входного напряжения.
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
Области применения
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В постоянного тока |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0…10 А |
| Номинальная мощность | 120 Вт |
| Пиковый ток | 15 А |
| Пиковая мощность | 180 Вт (3 с) |
| Регулировка выходного напряжения | 9…14 В |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 50 мВ п-п |
| Время установки, нарастания | 500 мс, 60 мс при 48 В постоянного тока |
| Время удержания | См. график удержания нагрузки |
Вход
| Параметр | Значение |
| Тип входа | C |
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 33,6…67,2 В постоянного тока |
| Диапазон подстройки порога пониженного входного напряжения | 33,6…67,2 В постоянного тока |
| Порог включения по входному напряжению | 33,0 В |
| Порог выключения по входному напряжению | 33,6 В |
| КПД, тип. | 91% |
| Пусковой ток, тип. | 2,8 А при 48 В постоянного тока |
| Максимальный ток по входу, тип. | 5 А при 48 В постоянного тока |
| Устойчивость к перенапряжению входа | -30% / +40% от номинального входного напряжения, кроме типа A, в течение 1 с |
| Защита от обратной полярности | Внутренний MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Предохранитель входа | Conquer MST, 8 А, 250 В, плавкий, 1 шт. |
Защиты
| Параметр | Описание |
| Перегрузка | Обычно работает при нагрузке до 150% от номинальной более 3 секунд, затем переходит в режим ограничения тока 105…135% от номинальной мощности с автоматическим восстановлением |
| Перенапряжение | 14,4…16,8 В |
| Пониженное входное напряжение | При падении входного напряжения ниже Vimin внутренний управляющий ИС отключает выход; восстановление происходит автоматически при возврате выше Vimin |
| Отключение входного напряжения | EN50155:2021, соответствует уровню S1 |
| Обратная полярность входа | Защита на MOSFET в последовательной цепи отрицательного входа |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибростойкость | Компонент: 10…500 Гц, 5 G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствует IEC61373 |
| Высота эксплуатации | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 4 кВ постоянного тока; вход/FG: 2,5 кВ постоянного тока; выход/FG: 2,5 кВ постоянного тока |
| Сопротивление изоляции | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Параметр | Стандарт | Уровень / критерий |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный; уровень 3, 6 кВ контактный; критерий A |
| Излучаемая устойчивость | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пачки | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ «линия-линия»; уровень 3, 2 кВ «линия-линия-земля»; критерий A |
| Проводимая устойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Соответствие стандартам
| Параметр | Значение |
| Безопасность | IEC 62368-1, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1; конструктивная ссылка на UL508 |
| Железнодорожные стандарты | Соответствие BS EN/EN45545-2 по огнестойкости; соответствие BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 по ЭМС |
МТBF, размеры, масса и упаковка
| Параметр | Значение |
| MTBF | 1769,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 214,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 510 г |
| Упаковка | 28 шт.; 15,3 кг; 1,23 куб. фута |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование. Следует использовать кривую дерейтирования.
- Пиковая мощность допускается не более 3 секунд; см. кривые пиковых нагрузок.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
- Снижение допустимой температуры окружающей среды для высот эксплуатации выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Конструктивные данные
| Параметр | Значение |
| Входные клеммы TB1 | 1 — FG; 2 — вход постоянного тока -Vin; 3 — вход постоянного тока +Vin |
| Выходные клеммы TB2 | 1,2 — выход постоянного тока -Vo; 3,4 — выход постоянного тока +Vo |
| Допустимый DIN рельс | TS35/7.5 или TS35/15 |
