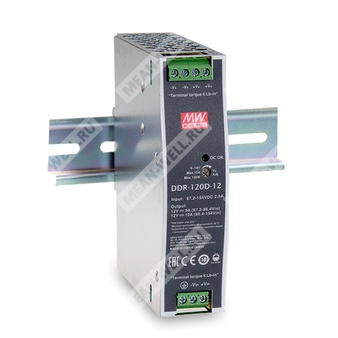

DDR-120D-12 - изолированный преобразователь постоянного тока для установки на DIN рейку с выходом 12 В и мощностью 120 Вт.
Назначение и общая характеристика
DDR-120D-12 представляет собой DC-DC преобразователь серии DDR-120 мощностью 120 Вт для монтажа на DIN рейку. Модель относится к исполнению с широким диапазоном входного напряжения 67,2–154 В постоянного тока и рассчитана на формирование стабилизированного выходного напряжения 12 В для промышленной и железнодорожной аппаратуры.
Устройство выполнено в узком корпусе шириной 32 мм, имеет гальваническую развязку входа, выхода и корпуса, допускает кратковременную перегрузку до 150% от номинала и предназначено для работы в тяжелых условиях эксплуатации.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC-DC преобразователей для установки на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| D | Исполнение с входным диапазоном 67,2–154 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Установка на DIN рейку.
- Ультраузкий корпус шириной 32 мм.
- Широкий входной диапазон 2:1.
- Рабочий диапазон температур от -40 до +70 °C.
- Кратковременная пиковая нагрузка до 150%.
- Регулируемое выходное напряжение.
- Охлаждение за счет естественной конвекции.
- Выходная защита от короткого замыкания, перегрузки, перенапряжения, обратной полярности входа и пониженного входного напряжения.
- Изоляция вход-выход 4 кВ постоянного тока.
Области применения
- Автобусные, трамвайные, железнодорожные системы.
- Промышленные системы управления.
- Полупроводниковое технологическое оборудование.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
DDR-120D-12 — это 120-ваттный DC-DC преобразователь серии DDR-120, предназначенный для промышленного применения и монтажа на DIN рейку. Модель обеспечивает преобразование входного постоянного напряжения 67,2–154 В в стабилизированное выходное напряжение 12 В при номинальном токе 10 А. Конструкция ориентирована на применение в распределенных системах питания, где требуется изолированный источник с высокой помехоустойчивостью, компактными габаритами и возможностью работы в условиях вибрации, ударов и расширенного температурного диапазона.
По данным документа, серия соответствует требованиям, связанным с железнодорожным оборудованием, включая EN50155 / IEC60571, а также имеет подтверждение по требованиям пожарной безопасности EN45545-2 для отдельных элементов конструкции. Для электромагнитной совместимости заявлены нормы излучения и помехоустойчивости класса B и испытательные уровни по основным видам воздействий.
Основные параметры
| Параметр | Значение |
| Серия | DDR-120 |
| Модель | DDR-120D-12 |
| Тип | DC-DC преобразователь на DIN рейку |
| Номинальная мощность | 120 Вт |
| Пиковая мощность | 180 Вт в течение 3 с |
| Пиковый ток | 15 А |
| Тип охлаждения | Естественная конвекция |
| Ширина корпуса | 32 мм |
| Габариты | 32 × 125,2 × 102 мм |
| Масса | 510 г |
| Упаковка | 28 шт. / 15,3 кг / 1,23 куб. фута |
| MTBF | 1769,5 тыс. ч min. по Telcordia SR-332 (Bellcore); 214,5 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 67,2–154 В постоянного тока |
| Диапазон входного напряжения | 67,2–154 В постоянного тока |
| Диапазон для длительной работы | 33,6–67,2 В постоянного тока не относится к данному исполнению; для исполнения D — 67,2–154 В постоянного тока |
| Напряжение включения питания | Не ниже 67,2 В, отключение при менее 65 В |
| Напряжение выключения питания | Не ниже 65 В |
| Потребляемый ток | 1,3 А при 110 В постоянного тока |
| Ток пуска | 5 А при 110 В постоянного тока |
| Характеристика входного предохранителя | Тип D: плавкий, время-замедленный, Conquer MST, 4 А, 250 В, 1 шт. |
| Защита от обратной полярности | Встроенный MOSFET, без повреждения, восстановление автоматически после устранения неисправности |
| Импульсная стойкость входа | Выдерживает -30% / +40% от номинального входного напряжения в течение 1 с, кроме исполнения A |
| Время удержания | 500 мс, 60 мс при 110 В постоянного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В постоянного тока |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0–10 А |
| Номинальная выходная мощность | 120 Вт |
| Пиковая выходная мощность | 180 Вт в течение 3 с |
| Диапазон регулировки выходного напряжения | 9–14 В |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 50 мВ п-п |
| Время установки, нарастания | 500 мс, 60 мс при 110 В постоянного тока |
| Эффективность | 89,5% |
| Ток срабатывания перегрузки | Обычно 150% от номинальной мощности более 3 с, затем режим стабилизации тока 105–135% от номинальной мощности с авто-восстановлением |
| Защита от перенапряжения | 14,4–16,8 В |
| Защита от перегрузки | Срабатывание с авто-восстановлением |
| Защита от пониженного входного напряжения | См. отдельные графики включения/отключения |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ постоянного тока |
| Испытательное напряжение изоляции вход-корпус | 2,5 кВ постоянного тока |
| Испытательное напряжение изоляции выход-корпус | 2,5 кВ постоянного тока |
| Сопротивление изоляции | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -40 до +70 °C, с учетом кривой дерейтинга |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC61373 |
| Рабочая высота | До 5000 м |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Проводимые помехи | BS EN/EN55032, класс B |
| Гармонические составляющие | Не нормируется для данной модели |
| Мигание напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух, 6 кВ контакт, критерий A |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3, 2 кВ линия-земля; уровень 3, 2 кВ линия-линия; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
Нормативное соответствие
- IEC 62368-1, утверждено.
- Разработка с учетом UL508, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1.
- Соответствие требованиям BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации.
- Соответствие BS EN/BS EN/EN45545-2 по пожарной безопасности.
- Соответствие BS EN/EN50121-3-2 по ЭМС.
Пожарная безопасность и стойкость к воздействующим факторам
В документе приведены результаты испытаний на устойчивость к воздействию окружающей среды и огневым воздействиям. Для испытаний сухим жаром, влажным циклическим теплом, вибрацией, ударом, хранением при низкой температуре и соляным туманом статус указан как PASS. Для испытаний по EN45545-2 для узлов PCB, potting и terminal block также указан PASS по соответствующим категориям опасности.
Механические данные
| Параметр | Значение |
| Размеры | 32 × 125,2 × 102 мм |
| Монтаж | На DIN рейку TS35/7,5 или TS35/15 |
| Кейс | Case No. 221 |
| Подключение входа | TB1 |
| Подключение выхода | TB2 |
Назначение клемм
| Клеммник | Номер вывода | Назначение |
| TB1 | 1 | FG |
| TB1 | 2 | DC вход минус |
| TB1 | 3 | DC вход плюс |
| TB2 | 1, 2 | DC выход минус |
| TB2 | 3, 4 | DC выход плюс |
Примечания
- Если не указано иное, все параметры измерены при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по входу и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать соответствующую кривую дерейтинга.
- Максимальная длительность пикового режима — 3 секунды; необходимо учитывать кривые пиковой нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС всей системы.
- Дерейтинг температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C на 1000 м для бесвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
