DDR-120D-24

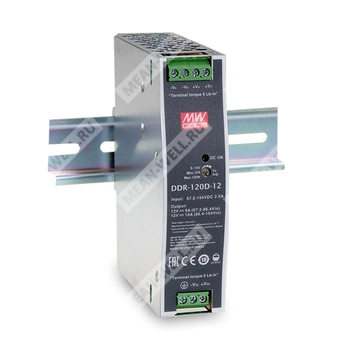

DDR-120D-24 — DC-DC преобразователь на DIN рейку мощностью 120 Вт для входных напряжений 67,2–154 В постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| DDR | Серия DC-DC преобразователей для установки на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| D | Диапазон входного напряжения 67,2–154 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Краткое описание
DDR-120D-24 представляет собой импульсный DC-DC преобразователь серии DDR-120 для монтажа на DIN рейку, предназначенный для питания промышленной, железнодорожной и телекоммуникационной аппаратуры от источников постоянного тока с широким входным диапазоном.
Модель отличается узким корпусом шириной 32 мм, гальванической развязкой 4 кВ DC между входом и выходом, расширенным диапазоном рабочих температур и возможностью кратковременной перегрузки до 150% от номинальной мощности.
Назначение и области применения
Преобразователь предназначен для применения в:
- системах железнодорожной автоматики и управления;
- промышленных системах управления;
- оборудовании полупроводникового производства;
- автоматизации производственных процессов;
- электромеханических системах;
- беспроводных сетях;
- телекоммуникационных и дата-центровых системах;
- бортовом и инфраструктурном железнодорожном оборудовании.
Особенности
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Ультраузкий корпус: ширина 32 мм.
- Широкий входной диапазон 2:1.
- Выходное напряжение регулируется.
- Естественное воздушное охлаждение.
- Кратковременная перегрузочная способность 150%.
- Защита от короткого замыкания, перегрузки, перенапряжения, обратной полярности входа и пониженного входного напряжения.
- Изоляция вход–выход 4 кВ DC.
- Соответствие требованиям для железнодорожного применения и стандартам по ЭМС.
Параметры выхода
| Параметр | Значение |
|---|---|
| Выходное напряжение | 24 В постоянного тока |
| Номинальный ток | 5 А |
| Диапазон тока нагрузки | 0–5 А |
| Номинальная мощность | 120 Вт |
| Пиковый ток | 7,5 А |
| Пиковая мощность | 180 Вт, 3 с |
| Пульсации и шум | 50 мВп-п |
| Диапазон регулировки выходного напряжения | 24–28 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления и нарастания | 500 мс, 60 мс при 110 В DC |
| Время удержания | См. график удержания нагрузки на странице 7 |
Параметры входа
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 67,2–154 В постоянного тока |
| Номинальное входное напряжение | 110 В постоянного тока |
| Эффективность типовая | 91% |
| Пусковой ток типовой | 1,3 А при 110 В DC |
| Ток потребления по входу типовой | 5 А при 110 В DC |
| Диапазон входа для работы UVLO | Отключение при снижении ниже 67,2 В; включение при достижении 67,2 В; выключение ниже 65 В |
| Устойчивость к кратковременному расширению входа | -30% / +40% от номинального входного напряжения, кроме типа A; выдерживает 1 с |
| Предохранитель по входу | Time-Lag, Conquer MST, 4 А, 250 В, 1 шт. |
| Защита от обратной полярности входа | Встроенный MOSFET, без повреждения, восстановление после устранения неисправности |
| Защита от провала входного напряжения | Отключение при падении ниже порога, автоматическое восстановление |
Параметры защиты
| Параметр | Реализация |
|---|---|
| Перегрузка | Обычно работает при мощности до 150% номинальной более 3 секунд, затем переходит в режим защиты по постоянному току 105–135% с автоматическим восстановлением |
| Перенапряжение | Отключение выходного напряжения, повторное включение для восстановления |
| Обратная полярность входа | Встроенный MOSFET в цепи отрицательного входа |
| Пониженное входное напряжение | Порог отключения и автоматическое восстановление при возврате напряжения |
Параметры изоляции и безопасности
| Параметр | Значение |
|---|---|
| Испытательное напряжение | Вход–выход: 4 кВ DC; вход–корпус: 2,5 кВ DC; выход–корпус: 2,5 кВ DC |
| Сопротивление изоляции | Более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1; проектирование с учетом UL508 |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух, 6 кВ контакт; критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-земля; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Нормы ЭМС для железнодорожного применения | BS EN/EN50121-3-2 | Соответствие |
| Иммунитет и ЭМС для железнодорожного применения | BS EN/EN55035, BS EN/EN61000-6-2 | Соответствие |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | Компонент: 10–500 Гц, 5 g, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC61373 |
| Высота эксплуатации | 5000 м |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 1769,5 тыс. ч по Telcordia SR-332 (Bellcore); 214,5 тыс. ч по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
|---|---|
| Габариты | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 510 г |
| Упаковка | 28 шт.; 15,3 кг; 1,23 CUFT |
| Исполнение корпуса | Для установки на DIN рейку |
| Допустимая DIN-рейка | TS35/7.5 или TS35/15 |
Назначение выводов
| Клеммник | Номер контакта | Назначение |
|---|---|---|
| TB1 | 1 | FG |
| TB1 | 2 | Вход DC, минус |
| TB1 | 3 | Вход DC, плюс |
| TB2 | 1, 2 | Выход DC, минус |
| TB2 | 3, 4 | Выход DC, плюс |
Примечания
1. Все параметры, не оговоренные особо, измерены при нормальном входном напряжении 110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
4. При пониженном входном напряжении может потребоваться дерейтирование; следует учитывать кривую дерейтирования.
5. Максимальная длительность 3 секунды; см. кривые пиковых нагрузок.
6. Источник питания рассматривается как независимый модуль, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
7. Для моделей без вентилятора температурное дерейтирование выше 2000 м составляет 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м.
Дополнительные сведения
Серия DDR-120D-24 относится к преобразователям с широким входом от 67,2 до 154 В DC, что делает изделие пригодным для систем с повышенным и нестабильным бортовым или распределенным постоянным напряжением. Конструкция ориентирована на промышленную эксплуатацию, обеспечивает устойчивость к типовым электромагнитным воздействиям, кратковременным перегрузкам и режимам провалов питания.
