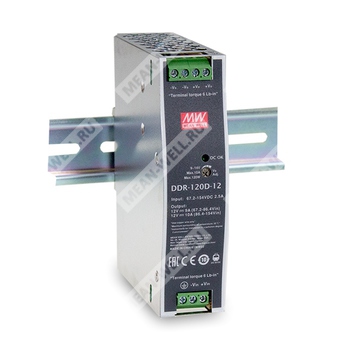

DDR-120D-48 - преобразователь постоянного тока для промышленного и железнодорожного применения на DIN рейку с выходом 48 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DDR | Серия преобразователей постоянного тока для установки на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| D | Диапазон входного напряжения 67,2–154 В постоянного тока |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Краткое описание
DDR-120D-48 — это 120-ваттный DC/DC-преобразователь серии DDR-120 для монтажа на DIN рейку, рассчитанный на промышленную и железнодорожную автоматику. Изделие предназначено для преобразования входного постоянного напряжения широкого диапазона в стабилизированное выходное напряжение 48 В при высокой эффективности, с гальванической развязкой, защитами и расширенным температурным диапазоном.
Особенности
- Компактный корпус шириной 32 мм.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Широкий входной диапазон 67,2–154 В постоянного тока.
- Номинальная выходная мощность 120 Вт.
- Пиковая нагрузка до 150% номинальной мощности в течение более 3 секунд.
- Регулируемое выходное напряжение.
- Естественное охлаждение за счет свободной конвекции.
- Полный набор защитных функций.
- Гальваническая развязка входа и выхода 4 кВ DC.
- Соответствие требованиям для железнодорожного применения и промышленной автоматики.
Области применения
- Железнодорожный транспорт: бортовые и стационарные системы.
- Промышленные системы управления.
- Полупроводниковое производственное оборудование.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная выходная мощность | 120 Вт |
| Пиковый выходной ток | 3,75 А |
| Пиковая выходная мощность | 180 Вт в течение 3 секунд |
| Диапазон регулировки выходного напряжения | 48–56 В |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 50 мВп-п |
| Время установки и нарастания | 500 мс, 60 мс при 48 В DC |
| Время удержания | См. кривую удержания нагрузки |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 67,2–154 В постоянного тока |
| Типовое входное напряжение для испытаний | 110 В DC |
| Типовой входной ток | 1,3 А при 110 В DC |
| Типовой пусковой ток | 5 А при 110 В DC |
| Диапазон допустимых кратковременных отклонений входного напряжения | -30% / +40% от номинала, кроме типа A, выдерживает 1 секунду |
| Порог включения/отключения по просадке входного напряжения | Включение при Vin ≥ 67,2 В, отключение при Vin ≤ 65 В |
| Входная защита от обратной полярности | На MOSFET в последовательной цепи отрицательного входа, без повреждения, восстановление автоматическое |
| Входной предохранитель | Встроенный в цепь положительного входа |
| Поведение при недопустимо низком входном напряжении | Внутренняя схема управления отключает выход; восстановление автоматическое при нормализации входа |
Защиты
| Вид защиты | Реализация и параметры |
| Перегрузка | Отключение выходного напряжения при перегрузке; перезапуск после снятия причины. Режим: постоянный ток 105–135% от номинальной мощности с автосбросом. |
| Перенапряжение | 14,4–16,8 В / 28,8–33,6 В / 57,6–67,2 В для соответствующих выходных классов серии |
| Обратная полярность входа | Защита на MOSFET, без повреждения, автоматическое восстановление |
| Недостаточное входное напряжение | Отключение выхода при снижении Vin ниже порога с автоматическим восстановлением |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВ DC |
| Испытательное напряжение изоляции вход–корпус | 2,5 кВ DC |
| Испытательное напряжение изоляции выход–корпус | 2,5 кВ DC |
| Сопротивление изоляции | Более 100 МОм при 500 В DC, 25 °C, 70% RH |
Эффективность и тепловые характеристики
| Параметр | Значение |
| Типовой КПД | 91,5% |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Рабочая температура | От -40 до +70 °C, с учетом кривой снижения нагрузки |
| Температура хранения | От -40 до +85 °C |
| Относительная влажность при работе | 5–95% без конденсации |
| Относительная влажность при хранении | 5–95% без конденсации |
| Высота эксплуатации | До 5000 м |
Надежность, вибрация и стандарты
| Параметр | Значение |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: по IEC61373 |
| MTBF | 1769,5 тыс. ч по Telcordia SR-332 (Bellcore); 214,5 тыс. ч по MIL-HDBK-217F (25 °C) |
| Безопасность | IEC 62368-1, одобрено; проектирование с учетом UL508, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Железнодорожные стандарты | Соответствие EN50155 / IEC60571, включая IEC61373 для ударов и вибрации, BS EN / EN45545-2 для пожарной безопасности |
| ЭМС | BS EN/EN50121-3-2 для ЭМС, кроме диапазона 9–18 В входа |
ЭМС: помехоэмиссия
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Фликкер напряжения | BS EN/EN61000-3-3 | --- |
| Гармонические составляющие тока | --- | --- |
ЭМС: помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пакеты импульсов | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсное перенапряжение | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линией; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Проводимые радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Размеры и конструкция
| Параметр | Значение |
| Габаритные размеры | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Исполнение корпуса | Корпус для монтажа на DIN рейку |
| Допустимая DIN-рейка | TS35/7.5 или TS35/15 |
| Подключение входа | Клеммник TB1 |
| Подключение выхода | Клеммник TB2 |
Назначение клемм
| Клеммник | Контакт | Назначение |
| TB1 | 1 | FG |
| TB1 | 2 | Вход DC -Vin |
| TB1 | 3 | Вход DC +Vin |
| TB2 | 1, 2 | Выход DC -Vo |
| TB2 | 3, 4 | Выход DC +Vo |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 510 г |
| Количество в упаковке | 28 шт. |
| Масса упаковки | 15,3 кг |
| Объем упаковки | 1,23 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измерены при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск, нестабильность по входному напряжению и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки; для подробностей следует учитывать кривую снижения нагрузки.
5. Максимум 3 секунды; см. кривые пиковой нагрузки.
6. Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
7. Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
