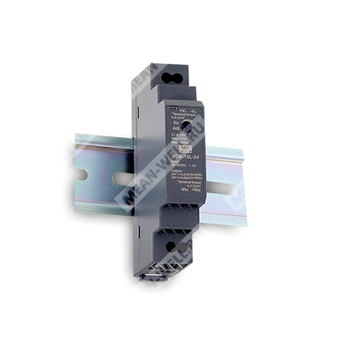

DDR-15G-12
DDR-15G-12 - изолированный DC-DC преобразователь 15 Вт для питания промышленной аппаратуры на DIN рейку.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| DDR | DDR | Серия DC-DC преобразователей для установки на DIN рейку |
| 15 | 15 | Номинальная мощность 15 Вт |
| G | G | Широкий входной диапазон 9…36 В постоянного тока |
| 12 | 12 | Номинальное выходное напряжение 12 В постоянного тока |
Краткое описание
DDR-15G-12 — это однофазный изолированный преобразователь постоянного тока в постоянный ток мощностью 15 Вт, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Изделие обеспечивает стабилизированное выходное напряжение 12 В при широком входном диапазоне 9…36 В постоянного тока, рассчитано на применение в промышленной автоматике, системах управления и телекоммуникационном оборудовании, а также имеет встроенные функции защиты и гальванической развязки 4 кВ постоянного тока.
Особенности
- Ширина корпуса только 17,5 мм, исполнение 1SU.
- Широкий диапазон входного напряжения 4:1.
- Рабочий диапазон температур от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Регулируемое выходное напряжение ±10%.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или 15.
- Защита от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа и пониженного входного напряжения.
- Гальваническая развязка вход-выход 4 кВ постоянного тока, усиленная изоляция.
- Соответствие требованиям UL 62368-1, IEC 62368-1, AS/NZS 62368.1 и EAC TP TC 004.
Применение
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Описание
Серия DDR-15 представляет собой семейство 15-ваттных DC-DC преобразователей для монтажа на DIN рейку, отличающееся компактными габаритами, универсальным промышленным назначением и наличием полного набора защит. Конвертер DDR-15G-12 имеет широкий вход 9…36 В постоянного тока, что позволяет использовать его в системах с нестабилизированным источником питания. Выходное напряжение 12 В рассчитано на ток до 1,25 А, а общая выходная мощность составляет 15 Вт. Устройство обеспечивает гальваническую развязку между входом и выходом, обладает высокой устойчивостью к внешним воздействиям и соответствует требованиям по электромагнитной совместимости для промышленного оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0…1,25 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум, максимум | 60 мВ п-п |
| Диапазон подстройки выходного напряжения | 9…13,2 В |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | G-тип: 8 мс при 24 В постоянного тока на входе |
| Емкость внешней нагрузки | 1200 мкФ |
| Допуск выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 9…36 В постоянного тока |
| КПД, тип. | 85% |
| Входной ток, тип. | 0,8 А при 24 В постоянного тока |
| Пусковой ток, тип. | 15 А при 24 В постоянного тока |
| Уровень блокировки при пониженном входном напряжении | Вкл. ≥ 9 В, выкл. ≤ 8,5 В |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от обратной полярности | Встроенный MOSFET, повреждения отсутствуют, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C, с учетом зависимости от температуры по кривой дерейтирования |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | Компонент: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: согласно IEC60068-2-6 |
| Рабочая высота | 5000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL 62368-1, IEC 62368-1, AS/NZS 62368.1, EAC TP TC 004, одобрено |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход > 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Вольт-фликер | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздушный разряд; 6 кВ контактный разряд; критерий A |
| Излучаемое RF-поле | BS EN/EN61000-4-3, уровень 3: 10 В/м; критерий A |
| EFT / Burst | BS EN/EN61000-4-4, уровень 3: 2 кВ; критерий A |
| Surge | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия; критерий A |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3: 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4: 30 А/м; критерий A |
| Система ЭМС | BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
Надежность и прочие данные
| Параметр | Значение |
|---|---|
| MTBF | 907 тыс. ч минимум, MIL-HDBK-217F, 25 °C |
| Габариты | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 68 г |
| Упаковка | 160 шт.; 12 кг; 1,14 куб. фута |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Интервал частоты преобразования | fosc: 100 кГц |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установленный допуск, стабилизацию по линии и по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки; подробнее — по кривой дерейтирования.
5. Источник питания рассматривается как независимый модуль, однако конечное оборудование должно подтверждать соответствие всей системы директивам ЭМС. Для выполнения испытаний на ЭМС следует обращаться к испытаниям на уровне компонентов источника питания.
6. Дерейтирование температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
Назначение выводов
| Номер контакта | Назначение |
|---|---|
| 1 | Выход постоянного тока +Vo |
| 2 | Выход постоянного тока -Vo |
| 3 | Вход постоянного тока -Vin |
| 4 | Вход постоянного тока +Vin |
