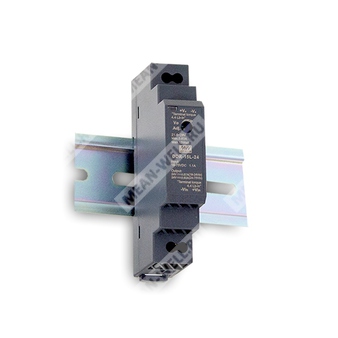

DDR-15G-15 - изолированный DC-DC преобразователь для монтажа на DIN рейку с выходом 15 В и мощностью 15 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DIN реечных DC-DC преобразователей |
| 15 | Номинальная мощность 15 Вт |
| G | Широкий диапазон входного напряжения 9–36 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и особенности
DDR-15G-15 — это DC-DC преобразователь серии DDR-15, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Изделие обеспечивает гальванически изолированное питание нагрузки напряжением 15 В постоянного тока при выходной мощности до 15 Вт.
Модель относится к серии с широким входным диапазоном и рассчитана на применение в промышленной автоматике, системах управления, телекоммуникационном и другом оборудовании, где требуется компактный источник питания с повышенной устойчивостью к условиям эксплуатации.
Особенности
- ширина корпуса 17,5 мм;
- монтаж на DIN рейку TS35/7.5 или TS35/15;
- широкий входной диапазон 9–36 В постоянного тока;
- выход 15 В постоянного тока;
- выходная мощность 15 Вт;
- естественное охлаждение за счёт свободной конвекции воздуха;
- регулируемое выходное напряжение;
- отсутствие требования к минимальной нагрузке;
- защиты от короткого замыкания, перегрузки, перенапряжения, обратной полярности входа и пониженного входного напряжения;
- гальваническая развязка вход/выход 4 кВ постоянного тока;
- расширенный температурный диапазон эксплуатации;
- соответствие требованиям по промышленной электромагнитной совместимости.
Области применения
- системы промышленного управления;
- оборудование для производства полупроводников;
- автоматизация производственных процессов;
- электромеханические системы;
- беспроводные сети;
- телекоммуникационные и дата-коммуникационные системы.
Описание
DDR-15G-15 представляет собой 15-ваттный DC-DC преобразователь серии DDR-15 в корпусе для монтажа на DIN рейку. Конструкция ориентирована на компактную установку в распределительных и управляющих шкафах. Устройство допускает работу в диапазоне входного напряжения 9–36 В постоянного тока и формирует стабилизированное выходное напряжение 15 В.
Серия отличается высокой степенью интеграции защитных функций, малой шириной корпуса и возможностью применения в системах, где требуется развязка цепей питания, компенсация падения напряжения в кабельных линиях и повышение уровня изоляции системы.
Таблица параметров серии и модели DDR-15G-15
| Параметр | Значение |
| Серия | DDR-15 |
| Модель | DDR-15G-15 |
| Тип | DIN реечный DC-DC преобразователь |
| Номинальная мощность | 15 Вт |
| Номинальное выходное напряжение | 15 В |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0–1 А |
| Номинальная мощность | 15 Вт |
| Диапазон регулировки выходного напряжения | 13,5–16,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 8 мс при входе 24 В постоянного тока |
| Максимальные пульсации и шум | 75 мВ пик-пик |
| Допустимая внешняя ёмкость нагрузки | 1200 мкФ |
| Точность выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Типовое входное напряжение для указания потребления | 24 В постоянного тока |
| Типовой входной ток | 0,8 А при 24 В постоянного тока |
| Типовой пусковой ток | 15 А при 24 В постоянного тока |
| КПД, тип. | 85% |
| Порог пониженного входного напряжения | Питание включено при VIN ≥ 9 В, отключение при VIN < 8,5 В |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 13,8–16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от обратной полярности | На внутреннем MOSFET, без повреждений, автоматическое восстановление после устранения неисправности |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 4 кВ постоянного тока |
| Сопротивление изоляции вход/выход | Более 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -40 до +85 °C, с учётом кривой дерейтингa |
| Влажность при работе | 5–95% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
| Рабочая высота над уровнем моря | 2000 м |
Надёжность и габариты
| Параметр | Значение |
| MTBF | 907 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный; уровень 3, 6 кВ контактный; критерий A |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Безопасность и стандарты
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, IEC 62368-1, AS/NZS 62368.1, EAC TP TC 004 |
Упаковка
| Параметр | Значение |
| Масса | 68 г |
| Количество в упаковке | 160 шт. |
| Масса упаковки | 12 кг |
| Объём упаковки | 1,19 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как независимый компонент, однако конечное оборудование должно быть повторно проверено на соответствие директивам EMC.
- Температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при рабочей высоте выше 2000 м.
