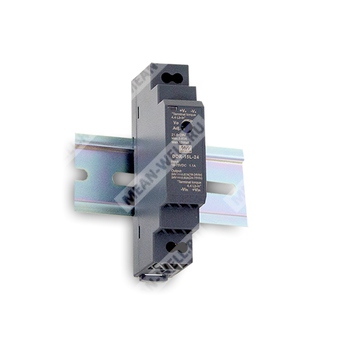

DDR-15G-24 - DIN реечный преобразователь постоянного тока 15 Вт с выходом 24 В для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| DDR | Серия DC-DC преобразователей для установки на DIN рейку |
| 15 | Номинальная мощность 15 Вт |
| G | Входной диапазон 9–36 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Краткое описание
DDR-15G-24 — это компактный изолированный DC-DC преобразователь серии DDR-15 для монтажа на DIN рейку, предназначенный для питания промышленной аппаратуры, систем автоматики, телекоммуникационного и электрооборудования. Модель обеспечивает преобразование широкого входного диапазона 9–36 В постоянного тока в стабилизированное выходное напряжение 24 В при мощности до 15 Вт.
Особенности
- Ширина корпуса только 17,5 мм, исполнение 1SU.
- Широкий входной диапазон 4:1.
- Рабочая температура от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Регулировка выходного напряжения ±10%.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7,5 или TS-35/15.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа, пониженного входного напряжения.
- Изоляция вход/выход 4 кВ постоянного тока, усиленная изоляция.
- Подходит для промышленного управления, систем безопасности и связи.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Описание
Серия DDR-15 представляет собой DC-DC преобразователи мощностью 15 Вт с установкой на DIN рейку, предназначенные для промышленного применения. Модель DDR-15G-24 относится к вариантам с входом 9–36 В постоянного тока и выходом 24 В. Конструкция ориентирована на компактный монтаж, высокую помехоустойчивость и работу в широком диапазоне условий окружающей среды. Преобразователь допускает использование в распределенных системах питания, где требуется гальваническая развязка, стабильное выходное напряжение и компенсация падения напряжения на линии.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон выходного тока | 0–0,63 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 21,6–28 В |
| Стабилизация по входному напряжению | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 16 мс при входе 48 В постоянного тока |
| КПД типовой | 87% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Номинальный входной ток | 0,4 А при 48 В постоянного тока |
| Пусковой ток | 15 А при 48 В постоянного тока |
| Порог блокировки при понижении входного напряжения | Включение при Uвх ≥ 18 В, отключение при Uвх < 17 В |
| Тип диапазона входа | L-типа |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения при регулировке | 21,6–28 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон выходного тока | 0–0,63 А |
| Максимальная выходная мощность | 15 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Напряжение перегрузки по выходу | 28,8–32,4 В |
| Внешняя емкость нагрузки | 680 мкФ |
Защиты
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28,8–32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным запуском |
| Защита от переполюсовки | На внутреннем MOSFET, без повреждения, автоматическое восстановление после устранения аварийного состояния |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 4 кВ постоянного тока |
| Сопротивление изоляции вход/выход | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | IEC 62368-1, AS/NZS 62368.1 approved; Design refer to UL508 |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / критерий |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Пульсация напряжения сети | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух, 6 кВ контакт; критерий A |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; критерий A |
| Проводимые радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Стандарты устойчивости | BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2) | --- |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж по IEC60068-2-6 |
| Рабочая высота | 2000 м |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 907 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 68 г |
| Упаковка | 160 шт. / 12 кг / 1,19 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при входе 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку выходного напряжения, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование. Следует проверять кривую дерейтирования для получения подробных данных.
- Источник питания рассматривается как независимый компонент, однако конечное изделие должно быть дополнительно проверено на соответствие всем требованиям EMC.
- Дерейтирование температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
