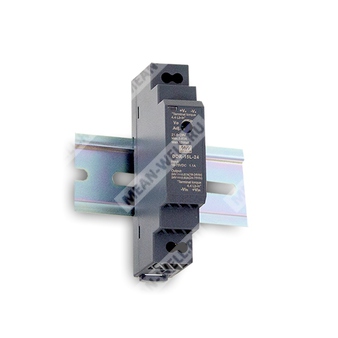

DDR-15G-3.3 - DIN реечный DC-DC преобразователь мощностью 15 Вт с выходом 3,3 В для промышленной электроники.
Модуль DDR-15G-3.3 относится к серии DDR-15 и представляет собой DC-DC преобразователь для монтажа на DIN рейку, предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 3,3 В при мощности до 15 Вт. Изделие ориентировано на промышленное применение, системы управления, телекоммуникационное и автоматизационное оборудование, а также на установки, где требуется компактный источник питания с гальванической развязкой и расширенным диапазоном входа.
Расшифровка партномера
| Фрагмент обозначения |
Значение |
| DDR |
Серия DC-DC преобразователей для установки на DIN рейку |
| 15 |
Номинальная мощность 15 Вт |
| G |
Версия с входным диапазоном 9–36 В постоянного тока |
| 3.3 |
Номинальное выходное напряжение 3,3 В |
Основные особенности
- Ширина корпуса только 17,5 мм, исполнение для монтажа на DIN рейку TS35/7.5 или TS35/15.
- Входной диапазон 4:1, рассчитанный на работу от источников постоянного тока 9–36 В.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Регулируемое выходное напряжение ±10%.
- Охлаждение естественной конвекцией.
- Гальваническая развязка вход–выход 4 кВdc.
- Защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа, пониженное входное напряжение.
- Корпус и функционал рассчитаны на промышленную эксплуатацию.
Области применения
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Описание
DDR-15G-3.3 — это DC-DC преобразователь серии DDR-15, предназначенный для установки на DIN рейку и построенный как компактный модуль питания промышленного класса. Изделие обеспечивает преобразование постоянного входного напряжения в стабилизированное выходное напряжение 3,3 В с номинальной мощностью 15 Вт. Модуль выполнен в узком корпусе шириной 17,5 мм, что позволяет применять его в шкафах автоматики и распределительных системах с ограниченным монтажным пространством.
Серия характеризуется широким диапазоном входного напряжения, возможностью работы без минимальной нагрузки, естественным охлаждением за счет свободной циркуляции воздуха и набором защитных функций. Для DDR-15G-3.3 предусмотрена повышенная надежность, а также соответствие требованиям промышленной электромагнитной совместимости и нормам безопасности, указанным в спецификации.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 3,5 А |
| Диапазон выходного тока | 0–3,5 А |
| Номинальная мощность | 11,6 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 3,0–3,6 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время установления и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | G-type: 8 мс при входе 24 Вdc |
| Емкость нагрузки | 3300 мкФ |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–36 Вdc |
| Типовое входное напряжение для указания тока | 24 Вdc |
| Типовой входной ток | 0,8 А при 24 Вdc |
| Типовой пусковой ток | 15 А при 24 Вdc |
| Типовой КПД | 84% |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,8–4,7 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от переполюсовки | Внутренний MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Пониженное входное напряжение | Power ON ≥ 9 В, OFF ≤ 8,5 В |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | от -40 до +85 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; соответствует IEC60068-2-6 |
| Высота эксплуатации | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P–O/P: 4 кВdc |
| Сопротивление изоляции | I/P–O/P > 100 МОм / 500 Вdc / 25 °C / 70% RH |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, IEC 62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Параметр | Стандарт | Уровень / критерий |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия–линия; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 907 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 68 г |
| Упаковка | 160 шт.; 12 кг; 1,14 CUFT |
Механические данные
| Параметр | Значение |
|---|
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Светодиод индикации | Power LED |
| Нумерация клемм | 1 — DC Output +Vo; 2 — DC Output -Vo; 3 — DC Input -Vin; 4 — DC Input +Vin |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 24 Вdc, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо сверяться с кривой дерейтингa.
- Источники питания рассматриваются как независимые устройства, однако конечное оборудование должно подтверждать соответствие всему набору требований ЭМС.
- Для операций на высоте более 2000 м: дерейтинг окружающей температуры составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
