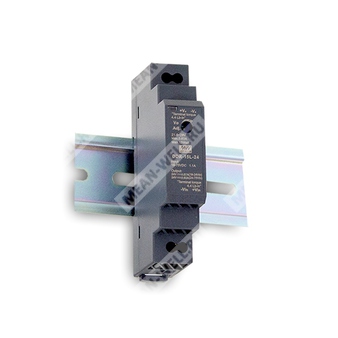

DDR-15G-5 - изолированный промышленный DC-DC преобразователь мощностью 15 Вт для монтажа на DIN рейку с выходом 5 В.
Расшифровка партномера
| DDR |
Серия DIN реечных DC-DC преобразователей |
| 15 |
Номинальная мощность 15 Вт |
| G |
Входной диапазон 9–36 В постоянного тока |
| 5 |
Выходное напряжение 5 В постоянного тока |
Краткое описание
DDR-15G-5 относится к серии компактных промышленных DC-DC преобразователей для установки на DIN рейку TS35/7.5 или TS35/15. Модуль обеспечивает изолированное преобразование постоянного напряжения с выходом 5 В, рассчитан на питание систем промышленной автоматики, телекоммуникационного и связного оборудования, а также иных нагрузок, требующих стабильного низковольтного питания. Конструкция ориентирована на эксплуатацию в широком диапазоне температур, при наличии защиты от перегрузки, перенапряжения и переполюсовки входа.
Особенности
- Ширина корпуса только 17,5 мм (1SU).
- Ультраширокий диапазон входного напряжения 4:1.
- Работа в диапазоне температур от -40 до +85 °C.
- Минимальная нагрузка не требуется.
- Регулировка выходного напряжения ±10%.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Защита от короткого замыкания, перегрузки, перенапряжения, обратной полярности входа и пониженного входного напряжения.
- Изоляция вход-выход 4 кВ постоянного тока, усиленная изоляция.
- Срок службы по MTBF: 907 тыс. часов минимум.
Области применения
- Промышленные системы управления.
- Оборудование полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Основные электрические параметры
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0–3 А |
| Номинальная выходная мощность | 15 Вт |
| Регулировка выходного напряжения | 4,5–5,5 В |
| Погрешность установки, стабилизация по линии и по нагрузке | ±2,0%; ±0,5%; ±1% |
| Время запуска и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | G-тип: 8 мс при входе 24 В постоянного тока |
| Допустимая внешняя емкость нагрузки | 3300 мкФ |
| Пульсации и шум | 50 мВ п-п |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| КПД типовой | 84% |
| Пусковой ток типовой | 15 А при 24 В постоянного тока |
Защита
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 3,8–4,7 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от обратной полярности | На внутреннем MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Порог пониженного входного напряжения | Вход ON ≥ 9 В, OFF ≤ 8,5 В |
Изоляция и безопасность
| Испытательное напряжение изоляции | Вход-выход: 4 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL 62368-1, IEC 62368-1, AS/NZS 62368.1, EAC TP TC 004 |
Эксплуатационные условия
| Диапазон рабочей температуры | -40…+85 °C, с учетом графика дерейтирования |
| Влажность при эксплуатации | 5–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибростойкость | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z; соответствие IEC60068-2-6 |
| Высота эксплуатации | 5000 м |
Электромагнитная совместимость
| Помехоэмиссия по проводам | BS EN/EN55032, класс B |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Вольтажа мерцания | BS EN/EN61000-3-3, не нормируется |
| ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / импульсная помеха | BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Импульсная помеха | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; критерий A |
| Проведённая помехоустойчивость | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
| Общая нормативная база по ЭМС | BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN50082-2 |
Механические данные
| Габаритные размеры | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 68 г |
| Упаковка | 160 шт.; 12 кг; 1,14 куб. фута |
| Совместимая DIN рейка | TS35/7.5 или TS35/15 |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц, в полосе пропускания по методике с использованием 12-дюймового витого экранированного провода, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Погрешность включает допуск установки, стабилизацию по линии и по нагрузке.
- При работе на пониженном входном напряжении может потребоваться дерейтирование; следует проверять кривую дерейтирования.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно подтверждать соответствие всей системы директивам ЭМС.
- Для выполнения испытаний ЭМС следует обращаться к испытаниям компонентов источников питания ЭМС, если применимо.
- Для эксплуатации на высоте более 2000 м дерейтирование температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
Дополнительные сведения
Преобразователь предназначен для промышленного применения и обеспечивает подачу стабилизированного низковольтного постоянного напряжения при широком диапазоне входных условий. Архитектура устройства включает входной EMI-фильтр, силовой преобразователь, выпрямитель и фильтр, а также схемы контроля перегрузки и перенапряжения. По конструкции и параметрам изделие ориентировано на непрерывную работу в системах автоматизации, связи и промышленного управления.
