DDR-15L-12

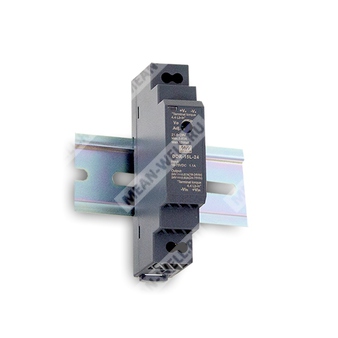

DDR-15L-12 - изолированный DIN реечный DC-DC преобразователь 15 Вт с выходом 12 В для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC-DC преобразователей для монтажа на DIN рейку |
| 15 | Номинальная мощность 15 Вт |
| L | Широкий диапазон входного напряжения 18–75 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение и особенности
DDR-15L-12 представляет собой импульсный изолированный DC-DC преобразователь мощностью 15 Вт для установки на DIN рейку. Изделие предназначено для питания низковольтных цепей промышленной автоматики, систем управления, телекоммуникационного и иного оборудования, где требуется устойчивое преобразование постоянного напряжения с гальванической развязкой, защитой и компактным исполнением.
Модель относится к серии с широким входным диапазоном 18–75 В постоянного тока. Выходное напряжение составляет 12 В, допускается подстройка в пределах 9–13,2 В. Конструкция рассчитана на работу в условиях повышенных требований к помехоустойчивости, температурному диапазону и надежности монтажа.
Особенности
- Ширина корпуса 17,5 мм.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Широкий входной диапазон 18–75 В постоянного тока.
- Номинальное выходное напряжение 12 В.
- Мощность 15 Вт.
- Гальваническая развязка вход-выход 4 кВ постоянного тока.
- Охлаждение за счет свободной конвекции воздуха.
- Не требуется минимальная нагрузка.
- Регулируемое выходное напряжение.
- Защита от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа и пониженного входного напряжения.
- Работа в широком температурном диапазоне.
Области применения
- Промышленные системы управления.
- Оборудование полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и датаком-системы.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0–1,25 А |
| Номинальная выходная мощность | 15 Вт |
| Диапазон подстройки выходного напряжения | 9–13,2 В |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 8 мс при входе 24 В постоянного тока |
| Пульсации и шум | 60 мВп-п |
| Допустимая внешняя емкость нагрузки | 1200 мкФ |
| Допуск выходного напряжения | ±2,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Типовой КПД | 86% |
| Типовой входной ток | 0,4 А при 48 В постоянного тока |
| Типовой пусковой ток | 15 А при 48 В постоянного тока |
| Порог пониженного входного напряжения | Включение при VIN ≥ 18 В, отключение при VIN < 17 В |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения причины отказа |
| Перенапряжение | 13,8–16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Переполюсовка входа | На основе внутреннего MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Низкое входное напряжение | Защита от пониженного входного напряжения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
| Высота эксплуатации | 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, AS/NZS 62368.1, EAC TP TC 004, одобрено; проектирование с учетом UL508 |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ЭМС-устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт, критерий A |
| ЭМС-устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| ЭМС-устойчивость к импульсным помехам | BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A |
| ЭМС-устойчивость к импульсному перенапряжению | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, критерий A |
| ЭМС-устойчивость к наведенным помехам | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| ЭМС-устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Дополнительные стандарты ЭМС | BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 907 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 68 г |
| Упаковка | 160 шт. / 12 кг / 1,19 CUFT |
Механические данные
Допустимая DIN рейка: TS35/7.5 или TS35/15
Светодиод индикации: Power LED
Назначение выводов:
| Номер контакта | Назначение |
| 1 | Выход постоянного тока +Vo |
| 2 | Выход постоянного тока -Vo |
| 3 | Вход постоянного тока -Vin |
| 4 | Вход постоянного тока +Vin |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого экранированного провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Необходимо проверить кривую дерейтинга для получения подробностей.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие требованиям EMC. Для проведения EMC-испытаний компонентов источников питания следует обращаться к испытаниям EMI компонентов источников питания.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Рекомендуемый диапазон применения соответствует промышленным системам с повышенными требованиями к помехоустойчивости, компактности и электрической изоляции.
