DDR-15L-24

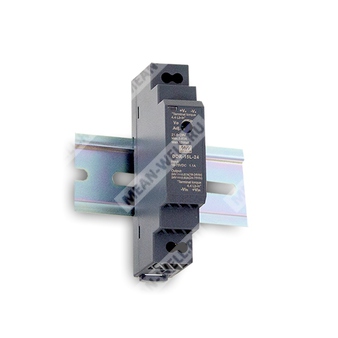

DDR-15L-24 - преобразователь постоянного тока на DIN рейку с выходным напряжением 24 В для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC-DC преобразователей для установки на DIN рейку |
| 15 | Номинальная мощность 15 Вт |
| L | Входной диапазон 18…75 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Краткое описание
DDR-15L-24 представляет собой компактный изолированный DC-DC преобразователь для монтажа на DIN рейку, предназначенный для промышленной автоматики, систем управления, связи и других применений, где требуется стабилизированное питание 24 В постоянного тока при широком входном диапазоне. Изделие относится к серии DDR-15 и рассчитано на работу в условиях повышенных требований к помехоустойчивости, изоляции и надежности.
Особенности
- Ширина корпуса только 17,5 мм.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Широкий входной диапазон 18…75 В постоянного тока.
- Выход 24 В постоянного тока.
- Номинальная мощность 15 Вт.
- Естественное охлаждение за счет свободной конвекции воздуха.
- Не требуется минимальная нагрузка.
- Регулируемое выходное напряжение.
- Полный комплекс защитных функций: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа, пониженное входное напряжение.
- Вход-выходная изоляция 4 кВ постоянного тока.
- Усиленная изоляция.
- Подходит для промышленного управления, телекоммуникационных и других систем.
Применение
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и датаком-системы.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон выходного тока | 0…0,63 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 21,6…28 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 8 мс при входе 24 В постоянного тока |
| Внешняя емкость нагрузки | 680 мкФ |
Вход
| Параметр | Значение |
| Входное напряжение | 18…75 В постоянного тока |
| КПД типовое | 87% |
| Потребляемый входной ток типовой | 0,4 А при 48 В постоянного тока |
| Пусковой ток типовой | 15 А при 48 В постоянного тока |
| Пониженное входное напряжение | Включение при VON ≥ 18 В, отключение при VOFF ≤ 17 В |
Защита
| Параметр | Реализация |
| Перегрузка | 110…150% от номинальной выходной мощности; защита типа hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8…16,2 В; защита типа отключения выходного напряжения с последующим повторным включением |
| Переполюсовка входа | На внутреннем MOSFET, без повреждения, автоматическое восстановление после устранения аварийного режима |
| Пониженное входное напряжение | Включение при VON ≥ 18 В, отключение при VOFF ≤ 17 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC60068-2-6 |
| Рабочая высота | 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1 (LVD), AS/NZS 62368.1 approved; Design refer to UL508 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход > 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздухом; уровень 3, 6 кВ контакт, критерий A |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, критерий A |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Стандарты ЭМС | BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
Надежность, масса, габариты и упаковка
| Параметр | Значение |
| MTBF | 907 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 68 г |
| Упаковка | 160 шт. / 12 кг / 1,19 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого экранированного провода с подключенными параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на установку, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование; следует учитывать кривую дерейтирования.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
- Дерейтирование температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
