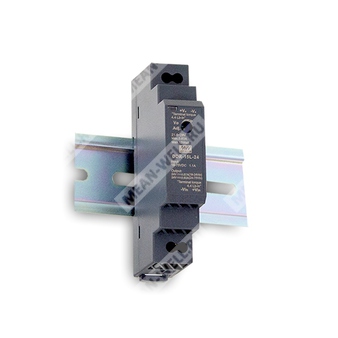

DDR-15L-3.3 - изолированный 15-ваттный DC-DC преобразователь для установки на DIN рейку с выходом 3,3 В.
DDR-15L-3.3 — преобразователь постоянного тока для промышленного применения, предназначенный для питания низковольтных нагрузок от широкодиапазонного входа 18...75 В DC. Модуль выполнен в корпусе для монтажа на DIN рейку, имеет гальваническую развязку входа и выхода 4 кВ DC, регулируемое выходное напряжение и полный набор защит.
Расшифровка партномера
| Обозначение |
Расшифровка |
| DDR |
Серия изолированных DC-DC преобразователей для монтажа на DIN рейку |
| 15 |
Номинальная мощность 15 Вт |
| L |
Широкий входной диапазон 18...75 В DC |
| 3.3 |
Номинальное выходное напряжение 3,3 В DC |
Назначение и особенности
- Широкий входной диапазон 18...75 В DC.
- Номинальная выходная мощность 15 Вт.
- Выход 3,3 В DC.
- Регулировка выходного напряжения: 3,0...3,6 В.
- Естественное охлаждение за счет свободной конвекции воздуха.
- Не требует минимальной нагрузки.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа, пониженного входного напряжения.
- Изоляция вход-выход 4 кВ DC.
- Широкий рабочий температурный диапазон.
Области применения
- Системы промышленного управления.
- Полупроводниковое технологическое оборудование.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
Серия DDR-15 представляет собой DC-DC преобразователи мощностью 15 Вт для установки на DIN рейку, ориентированные на промышленную автоматику, системы управления и другие ответственные применения. Исполнение DDR-15L-3.3 относится к версии с расширенным входным диапазоном 18...75 В DC и фиксированным номинальным выходом 3,3 В DC. Конструкция рассчитана на работу в условиях промышленной среды, включая расширенный диапазон температур, вибрационные нагрузки и требования по электромагнитной совместимости.
Преобразователь обеспечивает стабильное питание низковольтных цепей, имеет защиту от аварийных режимов и предназначен для автономной работы в составе распределенных систем питания. Устройство пригодно для применения там, где требуется компенсация падения напряжения в кабельных линиях и повышение уровня системной изоляции.
Основные параметры
| Параметр |
Значение |
| Серия |
DDR-15 |
| Модель |
DDR-15L-3.3 |
| Тип изделия |
DIN реечный DC-DC преобразователь |
| Номинальная мощность |
15 Вт |
| Номинальное выходное напряжение |
3,3 В DC |
| Диапазон входного напряжения |
18...75 В DC |
| Диапазон регулировки выходного напряжения |
3,0...3,6 В |
| Гальваническая развязка |
4 кВ DC |
| Охлаждение |
Свободная конвекция воздуха |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
3,3 В DC |
| Номинальный выходной ток |
4,5 А |
| Диапазон выходного тока |
0...4,5 А |
| Номинальная выходная мощность |
15 Вт |
| Пульсации и шум |
50 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
3,0...3,6 В |
| Погрешность установки выходного напряжения |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,5% |
| Время запуска и нарастания |
120 мс, 85 мс при полной нагрузке |
| Время удержания |
8 мс при входе 24 В DC |
| Внешняя емкость нагрузки |
3300 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18...75 В DC |
| Номинальный входной ток |
0,4 А при 48 В DC |
| Типовой КПД |
84% |
| Пусковой ток |
15 А при 48 В DC |
| Условия UVLO |
Power ON >= 18 В, Power OFF <= 17 В |
Защита
| Параметр |
Значение |
| Перегрузка |
110...150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup mode, восстановление автоматически после устранения неисправности |
| Перенапряжение |
3,8...4,7 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с повторным включением для восстановления |
| Обратная полярность входа |
Внутренний MOSFET, повреждение отсутствует, восстановление автоматически после снятия неисправности |
| Пониженное входное напряжение |
Защита UVLO |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ DC |
| Сопротивление изоляции |
Более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
IEC 62368-1, AS/NZS 62368.1, EAC TP TC 004 approved; Design refer to UL508 |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 |
Класс B |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
--- |
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40...+85 °C, с учетом графика снижения нагрузки |
| Рабочая влажность |
5...95% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 5...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0...60 °C) |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: в соответствии с IEC60068-2-6 |
| Рабочая высота |
2000 метров |
Надежность
| Параметр |
Значение |
| MTBF |
907K часов минимум по MIL-HDBK-217F при 25 °C |
Габариты и монтаж
| Параметр |
Значение |
| Габариты |
17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Допустимая DIN рейка |
TS35/7.5 или TS35/15 |
Упаковка
| Параметр |
Значение |
| Масса |
68 г |
| Количество в упаковке |
160 шт. |
| Масса упаковки |
12 кг |
| Объем упаковки |
1,19 CUFT |
Примечания
| № |
Содержание |
| 1 |
Все параметры, не указанные отдельно, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием экранированного витопарного провода длиной 12 дюймов, завершенного параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 |
При низком входном напряжении может потребоваться снижение нагрузки; необходимо контролировать график дерейтирования. |
| 5 |
Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС всей системы. |
| 6 |
Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м (6500 футов). |
