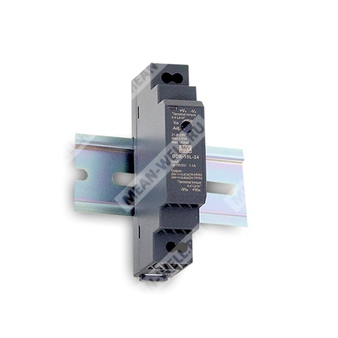

DDR-15L-5 - изолированный DC-DC преобразователь для монтажа на DIN рейку с выходом 5 В и расширенным входным диапазоном.
Расшифровка партномера
| Позиция в обозначении | Значение |
| DDR | Серия DIN реечных DC-DC преобразователей |
| 15 | Номинальная мощность 15 Вт |
| L | Входное напряжение 18–75 В постоянного тока |
| 5 | Выходное напряжение 5 В постоянного тока |
Назначение
DDR-15L-5 представляет собой промышленный изолированный DC-DC преобразователь питания для установки на DIN рейку, предназначенный для преобразования постоянного напряжения 18–75 В в стабилизированное выходное напряжение 5 В при мощности до 15 Вт.
Особенности
- Ширина корпуса 17,5 мм, исполнение 1SU.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Регулируемое выходное напряжение: ±10%.
- Охлаждение за счёт свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа, пониженного входного напряжения.
- Изоляция вход-выход 4 кВ постоянного тока, усиленная изоляция.
- Трёхлетний гарантийный срок в ответ не включён по требованию.
Применение
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Системы связи и передачи данных.
Описание
DDR-15L-5 относится к серии 15-ваттных DIN реечных DC-DC преобразователей. Устройство предназначено для питания промышленной аппаратуры в составе систем управления, автоматики и телекоммуникационного оборудования. Серия реализует два варианта входа: 9–36 В и 18–75 В постоянного тока, при этом вариант DDR-15L-5 относится к исполнению с входом 18–75 В и выходом 5 В.
Преобразователь обеспечивает изолированное преобразование напряжения, оснащён схемами защиты и рассчитан на работу в широком диапазоне температур и условий эксплуатации. Конструкция оптимизирована для монтажа на DIN рейку и для эксплуатации в шкафах управления и распределённых промышленных системах.
Технические параметры
Выход
| Модель | DDR-15L-5 |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0–3 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум, не более | 50 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±1% |
| Время запуска и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания, тип. | 16 мс при входе 48 В постоянного тока |
| Допустимая внешняя ёмкость нагрузки | 3300 мкФ |
Вход
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Типовой КПД | 85% |
| Потребляемый ток, тип. | 0,4 А при 48 В постоянного тока |
| Пусковой ток, тип. | 15 А при 48 В постоянного тока |
| Порог пониженного входного напряжения | Включение при Vin ≥ 18 В, отключение при Vin < 17 В |
Защита
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Переполюсовка входа | Внутренний MOSFET, повреждение отсутствует, восстановление автоматическое после устранения аварийного состояния |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 4 кВ постоянного тока |
| Сопротивление изоляции вход-выход | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатация и окружающая среда
| Рабочая температура | от -40 до +85 °C, с учётом кривой дерating |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
| Рабочая высота | 2000 м |
ЭМС и стандарты безопасности
| Стандарты безопасности | IEC 62368-1 (LVD), AS/NZS 62368.1 approved; Design refer to UL508 |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Устойчивость к EFT/Burst | BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; критерий A |
| Устойчивость к проводимым помехам | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
| Стандарты ЭМС | BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
Надёжность, размеры и упаковка
| MTBF | 907 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 68 г |
| Упаковка | 160 шт.; 12 кг; 1,19 CUFT |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого двухпроводного кабеля, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по входу и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо проверять кривую дерейтинга для получения подробностей.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть дополнительно проверено на соответствие требованиям ЭМС.
- Для температурного дерейтинга 3,5 °C/1000 м безвентиляторных моделей и 5 °C/1000 м моделей с вентилятором при рабочей высоте выше 2000 м.
Установка: на DIN рейку TS35/7.5 или TS35/15.
Назначение выводов: 1 — выход +Vo; 2 — выход -Vo; 3 — вход -Vin; 4 — вход +Vin.
