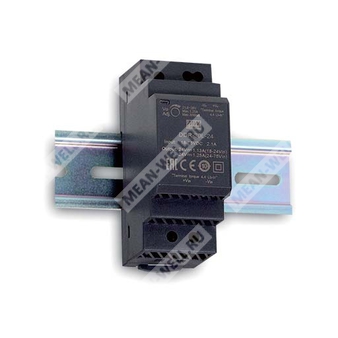

DDR-30G-12 - преобразователь постоянного тока в постоянный ток мощностью 30 Вт для монтажа на DIN рейку с выходом 12 В.
Назначение и назначение изделия
DDR-30G-12 представляет собой импульсный преобразователь постоянного тока в постоянный ток серии DDR-30, предназначенный для промышленного применения, где требуется получение стабилизированного напряжения 12 В постоянного тока из широкого диапазона входного напряжения 9–36 В постоянного тока. Изделие выполнено в компактном корпусе шириной 35 мм и рассчитано на установку на DIN рейку TS35/7.5 или TS35/15. Охлаждение осуществляется за счёт свободной конвекции воздуха.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DDR | Серия преобразователей постоянного тока DDR |
| 30 | Номинальная мощность 30 Вт |
| G | Входной диапазон 9–36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Ширина корпуса только 35 мм, 2SU.
- Сверхширокий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Регулировка выходного напряжения в пределах ±10%.
- Охлаждение за счёт свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS35/15.
- Защита от короткого замыкания, перегрузки, перенапряжения, обратной полярности входа и пониженного входного напряжения.
- Гальваническая развязка входа и выхода 4 кВ DC.
Области применения
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Автоматизация производства.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Описание
Серия DDR-30 — это 30-ваттные преобразователи постоянного тока для монтажа на DIN рейку, предназначенные для построения распределённых систем питания в промышленной электронике. Модуль сочетает компактные размеры, широкий входной диапазон, повышенную устойчивость к температурным воздействиям и встроенные функции защиты. Применение допускается в системах промышленного управления, связи и других областях, где требуется надёжное и компактное преобразование питания с развязкой входа и выхода.
Основные параметры
| Параметр | Значение |
|---|
| Серия | DDR-30 |
| Тип изделия | Преобразователь постоянного тока в постоянный ток для монтажа на DIN рейку |
| Номинальная мощность | 30 Вт |
| Номинальное выходное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Диапазон выходной регулировки | 9–13,2 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Эффективность типовая | 86% |
| Пульсации и шум, максимум | 75 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузка. стабилизация | ±1,5% |
| Время установки и нарастания | 120 мс, 85 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Типовой входной ток | 1,5 А при 24 В постоянного тока |
| Пусковой ток | 15 А при 24 В постоянного тока |
| КПД типовой | 86% |
| Уровень изоляции входа-выхода | 4 кВ DC |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная выходная мощность | 30 Вт |
| Диапазон регулировки выходного напряжения | 9–13,2 В |
| Пульсации и шум, максимум | 75 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузка. стабилизация | ±1,5% |
| Внешняя ёмкость нагрузки, максимум | 2200 мкФ |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Обратная полярность | Внутренний MOSFET, повреждение отсутствует, автоматическое восстановление после устранения неисправности |
| Пониженное входное напряжение | 24Vin (G-type): включение при 9 В и выше, отключение при 8,5 В и ниже |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | От -40 до +85 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: в соответствии с IEC60068-2-6 |
| Рабочая высота | 5000 м |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL/IEC 62368-1, AS/NZS 62368.1, проектирование с учётом UL508 |
| Испытательное напряжение | Вход-выход: 4 кВ DC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Пульсации сети | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт, критерий A |
| Излучаемая устойчивость | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| EFT / всплески | BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A |
| Скачки напряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, критерий A |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
Прочие параметры
| Параметр | Значение |
|---|
| Среднее время наработки на отказ | 483,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 35 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 0,12 кг |
| Упаковка | 96 шт.; 12,5 кг; 1,1 куб. фута |
| Совместимый DIN-рейка | TS35/7.5 или TS35/15 |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры, не указанные особо, измеряются при номинальном входе 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц по полосе пропускания с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает настройку линии и регулировку нагрузки. |
| 4 | Для снижения выходного напряжения может потребоваться понижение входного напряжения. См. дерейтинг-кривую для подробностей. |
| 5 | Источники питания рассматриваются как независимые устройства; итоговое изделие должно быть повторно проверено на соответствие директивам ЭМС. Для проведения испытаний ЭМС см. документацию по испытаниям компонентов источников питания. |
| 6 | Дерейтинг температуры окружающей среды составляет 3,5% на каждые 1000 м для моделей с вентилятором и 5% на каждые 1000 м для моделей с вентилятором при высоте выше 2000 м. |
