DDR-30G-15 - 30-ваттный DC-DC преобразователь для установки на DIN рейку с выходным напряжением 15 В.
Расшифровка партномера
| DDR | Серия |
| 30 | Номинальная мощность 30 Вт |
| G | Входной диапазон 9–36 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и общая характеристика
DDR-30G-15 — это импульсный DC-DC преобразователь серии DDR-30 для промышленного применения, предназначенный для преобразования постоянного напряжения источника питания в стабилизированное выходное напряжение 15 В при мощности до 30 Вт.

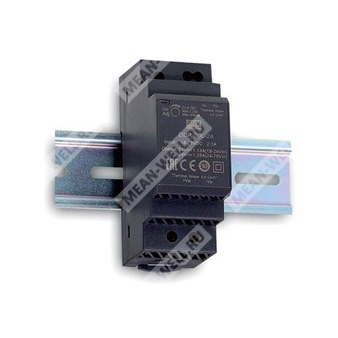

Компонент выполнен в исполнении для монтажа на DIN рейку, имеет ультраузкий корпус шириной 35 мм и предназначен для применения в системах промышленной автоматики, управления, связи и других областях, где требуется гальванически изолированный источник питания с широким входным диапазоном и повышенной помехоустойчивостью.
Особенности
- Ширина корпуса всего 35 мм, формат 2SU.
- Широкий входной диапазон 4:1.
- Диапазон рабочих температур от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Регулировка выходного напряжения в пределах ±10%.
- Охлаждение за счёт свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа, пониженного входного напряжения.
- Изоляция вход-выход 4 кВ постоянного тока, усиленная изоляция.
- Срок службы по MTBF 483,3 тыс. ч.
Области применения
- Промышленные системы управления.
- Оборудование полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-ком системы.
Описание
Серия DDR-30 представляет собой DC-DC преобразователи мощностью 30 Вт для промышленной установки на DIN рейку. Линейка включает варианты с двумя диапазонами входного напряжения: 9–36 В и 18–75 В, а также с различными выходными напряжениями: 5 В, 12 В, 15 В и 24 В. Модификация DDR-30G-15 относится к группе с входом 9–36 В и выходом 15 В.
Преобразователь рассчитан на применение в системах промышленного управления, системах безопасности и связи, а также в других областях, где требуется повышение уровня развязки системы, компенсация падения напряжения в кабеле и использование в качестве независимого DC/DC источника питания.
Электрические параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 2 А |
| Диапазон тока нагрузки | 0–2 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 75 мВ п-п |
| Диапазон регулировки выходного напряжения | 13,5–16,5 В |
| Линия регулирования | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время установки, время нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 7 мс при входе 24 В постоянного тока |
| Перенапряжение на выходе | Защита с отключением выхода и автоматическим восстановлением после устранения неисправности |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Внешняя ёмкость нагрузки | 1500 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Потребляемый ток | 0,8 А при 48 В постоянного тока |
| Пусковой ток | 15 А при 48 В постоянного тока |
| КПД типовой | 87% |
| Порог блокировки при пониженном входном напряжении | Включение при 9 В, отключение при 8,5 В |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 110–150% от номинальной выходной мощности |
| Защита от перенапряжения | 13,5–16,5 В |
| Защита от переполюсовки входа | На внутреннем MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Защита от пониженного входного напряжения | Включение при 9 В, отключение при 8,5 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, при условии соблюдения кривой дерейтингования |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: в соответствии с IEC60068-2-6 |
| Высота эксплуатации | 5000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL/IEC 62368-1, AS/NZS 62368.1, проектирование с учётом UL508 |
| Испытательное напряжение изоляции | Вход-выход 4 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС излучение
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Пульсации напряжения сети | BS EN/EN61000-3-3 | --- |
ЭМС устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 30 А/м; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 3, 2 кВ; критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 35 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 0,12 кг |
| Упаковка | 96 шт. / 12,5 кг / 1,1 куб. фута |
| Совместимая DIN рейка | TS35/7.5 или TS35/15 |
| Клеммное назначение | 1 — выход +Vo; 2 — выход -Vo; 3 — вход -Vin; 4 — вход +Vin |
Средняя наработка на отказ
| Параметр | Значение |
| MTBF | 483,3 тыс. ч по MIL-HDBK-217F при 25 °C |
Примечания
- Все параметры, специально не указанные, измеряются при номинальном входном напряжении 24 В постоянного тока для G-типа и 48 В постоянного тока для L-типа, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную регулировку и регулировку нагрузки.
- Кривая дерейтингования может потребоваться ниже входного напряжения. Следует обращаться к кривой дерейтингования для получения подробных данных.
- Источники питания рассматриваются как независимые изделия, однако итоговое оборудование должно подтверждать соответствие директивам ЭМС. Для проведения испытаний следует обращаться к методике испытаний компонентов источников питания.
- Для снижения температуры окружающей среды допускается уменьшение тока нагрузки с учётом кривой дерейтингования.
