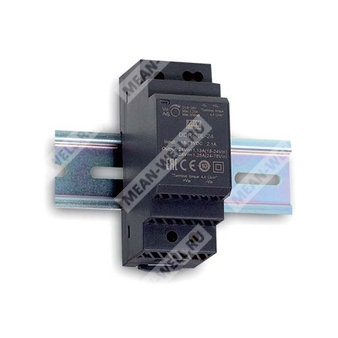

DDR-30G-24 - изолированный DC-DC преобразователь 30 Вт для питания промышленной аппаратуры на DIN рейку.
Расшифровка партномера
| DDR | Серия |
| 30 | Номинальная мощность 30 Вт |
| G | Диапазон входного напряжения 9–36 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и особенности
DDR-30G-24 — это модульный DC-DC преобразователь серии DDR-30 для установки на DIN рейку, предназначенный для питания промышленной автоматики, средств связи, систем управления и прочих нагрузок, требующих гальванически развязанного стабилизированного напряжения 24 В.
Изделие относится к классу компактных преобразователей мощностью 30 Вт с ультрашироким диапазоном входного напряжения, естественным охлаждением за счёт свободной конвекции и встроенным набором защитных функций. Конструкция ориентирована на применение в шкафах управления и распределённых системах электропитания.
Преимущества и свойства
- Ширина корпуса 35 мм, исполнение для 2SU.
- Входной диапазон 9–36 В постоянного тока.
- Выход 24 В постоянного тока.
- Регулировка выходного напряжения в пределах ±10%.
- Наличие защит: от короткого замыкания, перегрузки, перенапряжения, обратной полярности входа и пониженного входного напряжения.
- Естественное охлаждение.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Гальваническая развязка вход–выход 4 кВ DC.
- Устойчивость к вибрации по IEC60068-2-6.
- Работа в промышленном температурном диапазоне.
Области применения
- Промышленные системы управления.
- Полупроводниковое производственное оборудование.
- Автоматизация производства.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Основные параметры
| Параметр | Значение |
| Серия | DDR-30 |
| Исполнение | DC-DC преобразователь для установки на DIN рейку |
| Номинальная мощность | 30 Вт |
| Охлаждение | Свободная конвекция |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Выходное напряжение | 24 В постоянного тока |
| Регулировка выходного напряжения | ±10% |
| Гальваническая развязка | 4 кВ DC, вход–выход |
| Тип установки | DIN рейка TS35/7.5 или TS35/15 |
Выход
| Параметр | DDR-30G-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0–1,25 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки выходного напряжения | 21,6–28 В |
| Погрешность установки | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,5% |
| Время запуска и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | G-тип: 7 мс при входе 24 В DC |
| Падение напряжения от перегрузки | Не указано отдельно; защита с постоянным ограничением тока |
Вход
| Параметр | DDR-30G-24 |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Номинальный входной ток | 0,8 А при 48 В DC; для G-исполнения в таблице указано 1,5 А при 24 В DC |
| Пусковой ток | 15 А при 24 В DC |
| КПД типовое | 89% |
| Условия пониженного напряжения | Для 24Vin (G-тип): включение при ≥9 В, отключение при ≤8,5 В |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28,8–34 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с автоматическим восстановлением после повторного включения |
| Обратная полярность | Встроенный MOSFET, повреждение отсутствует, автоматическое восстановление после устранения неисправности |
| Пониженное входное напряжение | Есть |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+85 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Рабочая высота | 5000 м |
| Дерейтирование по температуре | См. кривую дерейтирования; при повышении температуры нагрузка снижается |
| Дерейтирование по входному напряжению | См. кривую выходной нагрузки от входного напряжения |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ DC |
| Сопротивление изоляции | Вход–выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Эмиссия по проводам | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный; уровень 3, 6 кВ контактный; критерий A |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пакетные помехи | BS EN/EN61000-4-4 | Уровень 3, 1 кВ между линиями; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 30 А/м; критерий A |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 3, 2 кВ; критерий A |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 483,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 35 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 0,12 кг |
| Упаковка | 96 шт.; 12,5 кг; 1,1 куб. фута |
Механические данные
| Параметр | Значение |
| Тип крепления | На DIN рейку TS35/7.5 или TS35/15 |
| Обозначение выводов | 1 — выход +Vo; 2 — выход -Vo; 3 — вход -Vin; 4 — вход +Vin |
| Индикация | Светодиод питания |
Примечания
- Все параметры, не указанные особо, измеряются при нормальном входном напряжении (G-тип: 24 В DC, L-тип: 48 В DC), номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и нагрузочную стабилизацию.
- Дерейтирование может потребоваться при низком входном напряжении. Требуется проверка по кривой дерейтирования.
- Источник питания рассматривается как независимый узел; конечное изделие должно обеспечивать соответствие всей системы директивам ЭМС.
- Для проведения испытаний ЭМС следует обращаться к тестированию компонентов источников питания.
- Кривая дерейтирования по температуре: для моделей с вентилятором и без вентиляторов приведены различные условия; для этой серии применяется кривое ограничение нагрузки в зависимости от температуры окружающей среды.
