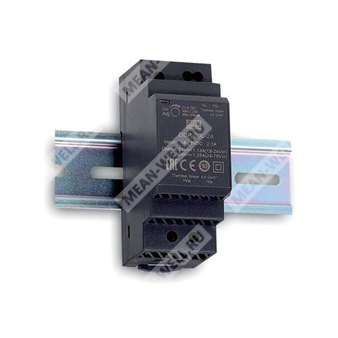

DDR-30G-5
Особенности
Ширина всего 35 мм (2SU)
Ультраширокий диапазон входного напряжения 4:1
Широкий диапазон рабочей температуры: -40 ~ +85°C
Не требуется минимальная нагрузка
Регулировка выходного напряжения постоянного тока (±10%)
Охлаждение естественной конвекцией воздуха
Возможна установка на DIN-рейку TS-35/7.5 или 15
Защиты: короткое замыкание / перегрузка / перенапряжение / обратная полярность входа / защита от пониженного входного напряжения
Гальваническая развязка I/O 4 кВ DC (усиленная изоляция)
Применение
Системы промышленного управления
Оборудование для производства полупроводников
Заводская автоматизация
Электромеханические системы
Беспроводные сети
Телекоммуникационные системы или системы передачи данных
Описание
Серия DDR-30 — это DC-DC преобразователь мощностью 30 Вт для монтажа на DIN-рейку с основными особенностями, включая простой монтаж на DIN-рейку, сверхтонкий корпус (35 мм), ультраширокий диапазон входного напряжения 4:1, рабочую температуру -40 ~ +85°C, гальваническую развязку I/O 4 кВ DC, регулируемое выходное напряжение (±10%) и полный набор защитных функций и т. д.
Данная серия имеет два варианта входа: 9~36 В и 18~75 В, а также различные варианты выхода: 5 В / 12 В / 15 В / 24 В и может применяться в промышленном управлении, системах безопасности, коммуникационных системах и других областях. Подходит для применения в качестве DC повышающего/понижающего регулятора, повышая уровень изоляции системы и обеспечивая компенсацию падения напряжения на кабеле и т. д.
Cпецификация
Модель: DDR-30G-5
Выход
Напряжение постоянного тока: 5V
Номинальный ток: 6A
Диапазон рабочего тока: 0 ~ 6A
Номинальная мощность: 30W
Пульсации и шум (макс.) Прим.2: 60mVp-p
Диапазон подстройки напряжения: 4.5 ~ 5.5V
Допуск по напряжению Прим.3: ±2.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±1.5%
Время готовности, время нарастания: 120ms, 85ms при полной нагрузке
Время удержания напряжения (тип.): G-тип: 7ms при входе 24Vdc
Внешняя емкость нагрузки (макс.): 3300µF
Вход
Диапазон напряжения Прим.4: 9 ~ 36Vdc
КПД (тип.): 85%
Потребляемый ток DC (тип.): 1.5A /24Vdc
Пусковой ток (тип.): 15A /24Vdc
Защиты
Перегрузка: 110 ~ 150% номинальной выходной мощности
Тип защиты: Ограничение постоянного тока, автоматическое восстановление после устранения неисправности
Перенапряжение: 5.75 ~ 7V
Тип защиты (перенапряжение): Отключение выходного напряжения, восстановление после повторного включения питания
Обратная полярность: Внутренний MOSFET, без повреждений, автоматическое восстановление после устранения неисправности
Блокировка по пониженному напряжению: 24Vin (G-тип): ВКЛ ≥9V, ВЫКЛ ≤8.5V
Окружающая среда
Рабочая температура: -40 ~ +85°C (см. «Кривая снижения мощности»)
Рабочая влажность: 5 ~ 95% RH без конденсации
Температура и влажность хранения: -40 ~ +85°C, 5 ~ 95% RH без конденсации
Температурный коэффициент: ±0.03%/°C (0 ~ 60°C)
Вибрация: Компоненты: 10 ~ 500Hz, 2G 10мин./1цикл, 60мин. по каждой оси X, Y, Z; Монтаж: соответствие IEC60068-2-6
Рабочая высота: 5000 метров
Безопасность и ЭМС
Стандарты безопасности: UL/IEC 62368-1, AS/NZS 62368.1 одобрены; проектирование согласно UL508
Испытательное напряжение: I/P-O/P: 4KVdc
Сопротивление изоляции: I/P-O/P > 100M Ohms / 500Vdc / 25°C / 70% RH
ЭМС-излучение:
— Кондуктивные помехи: BS EN/EN55032, Класс B
— Излучаемые помехи: BS EN/EN55032, Класс B
— Мерцание напряжения: BS EN/EN61000-3-3, -----
Помехоустойчивость ЭМС: BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2)
— ЭСР: BS EN/EN61000-4-2, Уровень 3, 8KV по воздуху; Уровень 3, 6KV контакт; критерий A
— Излучаемые воздействия: BS EN/EN61000-4-3, Уровень 3, 10V/m; критерий A
— EFT / Burst: BS EN/EN61000-4-4, Уровень 3, 1KV линия-линия; критерий A
— Импульсные перенапряжения (Surge): BS EN/EN61000-4-5, Уровень 3, 2KV; критерий A
— Кондуктивные воздействия: BS EN/EN61000-4-6, Уровень 3, 10V; критерий A
— Магнитное поле: BS EN/EN61000-4-8, Уровень 4, 30A/m; критерий A
Прочее
MTBF: 483.3K hrs min. MIL-HDBK-217F (25°C)
Габариты: 35*90*54.5mm (W*H*D)
Масса и упаковка: 0.12Kg; 96pcs/12.5Kg/1.1CUFT
Примечания
1. Все параметры, не указанные особо, измерены при нормальном входе (G:24Vdc, L:48Vdc), номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются при полосе 20MHz с использованием 12" витой пары, оконцованной параллельно конденсаторами 0.1uF и 47uF.
3. Допуск: включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Снижение мощности может потребоваться при низком входном напряжении. Пожалуйста, проверьте кривую снижения мощности для получения более подробной информации.
5. Источник питания рассматривается как независимый узел; конечное оборудование все равно должно повторно подтвердить соответствие всей системы директивам ЭМС. Для рекомендаций по выполнению этих испытаний ЭМС, пожалуйста, обратитесь к «ЭМС-тестированию компонентных источников питания».
6. Снижение по температуре окружающей среды 3.5°C/1000m для моделей без вентилятора и 5°C/1000m для моделей с вентилятором при рабочей высоте выше 2000m (6500ft).
