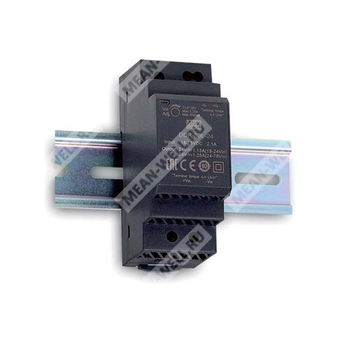

DDR-30L-12 - изолированный DC-DC преобразователь для питания промышленной аппаратуры с установкой на DIN рейку.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC-DC преобразователей для установки на DIN рейку |
| 30 | Номинальная мощность 30 Вт |
| L | Диапазон входного напряжения 18–75 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
DDR-30L-12 относится к серии компактных изолированных преобразователей постоянного тока для промышленного применения. Устройство рассчитано на монтаж на DIN рейку TS35/7.5 или TS35/15, имеет ультраширокий диапазон входного напряжения 18–75 В постоянного тока и обеспечивает стабилизированное выходное напряжение 12 В при мощности до 30 Вт.
Модель предназначена для систем промышленного управления, средств автоматики, телекоммуникационного и коммуникационного оборудования, а также для других применений, где требуется гальванически развязанное питание с высокой устойчивостью к внешним воздействиям и компактным исполнением.
Преобразователь выполнен по схеме с естественным охлаждением, не требует минимальной нагрузки и поддерживает корректную работу в широком температурном диапазоне окружающей среды.
Особенности
- Ширина корпуса 35 мм.
- Ультраширокий диапазон входного напряжения 18–75 В.
- Диапазон рабочей температуры окружающей среды от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Регулировка выходного напряжения в пределах ±10%.
- Охлаждение за счёт свободной конвекции воздуха.
- Возможность установки на DIN рейку TS35/7.5 или TS35/15.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа, пониженного входного напряжения.
- Изоляция вход–выход 4 кВ постоянного тока.
Применение
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Основные параметры
| Параметр | Значение |
| Серия | DDR-30 |
| Исполнение | Преобразователь постоянного тока для монтажа на DIN рейку |
| Номинальная мощность | 30 Вт |
| Номинальное выходное напряжение | 12 В |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Диапазон выходного напряжения | 9–13,2 В |
| Диапазон выходного тока | 0–2,5 А |
| Пульсации и шум | 75 мВ пик-пик |
| КПД тип. | 89% |
| Входной пусковой ток тип. | 0,8 А / 48 В постоянного тока |
| Поддерживаемое время удержания | G-тип: 18 мс при 24 В постоянного тока на входе; L-тип: 18 мс при 48 В постоянного тока на входе |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Типовой входной ток | 0,8 А / 48 В постоянного тока |
| Пусковой ток тип. | 15 А / 48 В постоянного тока |
| Диапазон входного напряжения для серии | G-тип: 9–36 В постоянного тока; L-тип: 18–75 В постоянного тока |
| Граница отключения при пониженном входном напряжении | 24 В вход: включение при 9 В, выключение при 8,5 В |
| Граница отключения при пониженном входном напряжении | 48 В вход: включение при 18 В, выключение при 17 В |
| Изоляция вход–выход | 4 кВ постоянного тока |
| Сопротивление изоляции | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная мощность | 30 Вт |
| Диапазон регулировки выходного напряжения | 9–13,2 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 75 мВ пик-пик |
| Время включения и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | L-тип: 18 мс при 48 В постоянного тока на входе |
| Внешняя ёмкость нагрузки max. | 2200 мкФ |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Тип защиты: отключение выходного напряжения с последующим восстановлением после повторной подачи питания |
| Переполюсовка | Внутренний MOSFET, повреждение отсутствует, восстановление автоматическое после устранения неисправности |
| Пониженное входное напряжение | 24 В вход: включение при 9 В, выключение при 8,5 В; 48 В вход: включение при 18 В, выключение при 17 В |
Эксплуатационные и климатические условия
| Параметр | Значение |
| Рабочая температура | От -40 до +85 °C |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–60 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; соответствие IEC60068-2-6 |
| Рабочая высота | 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL/IEC 62368-1, AS/NZS 62368.1; проектирование с учётом UL508 |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4, уровень 3, 1 кВ линия-линия; критерий A |
| Сурж | BS EN/EN61000-4-5, уровень 3, 2 кВ; критерий A |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
| Стандарт помехоустойчивости | BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 483,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 35 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 0,12 кг |
| Упаковка | 96 шт.; 12,5 кг; 1,1 куб. фута |
Примечания
- Все параметры, специально не оговорённые отдельно, измеряются при нормальном входном напряжении (24 В для G-типa, 48 В для L-типa), номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-парного витого провода и оконечных конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Возможна необходимость снижения нагрузки при пониженном входном напряжении; для подробностей следует использовать кривую дерейтингa.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- При проверках ЭМС следует руководствоваться испытаниями на ЭМС для компонентных источников питания.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентилятором и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
