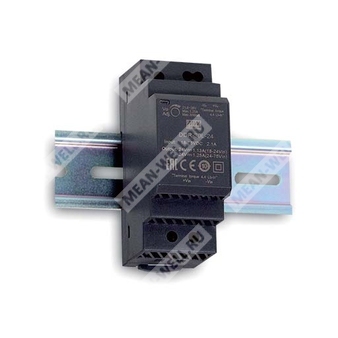

DDR-30L-15 - 30-ваттный преобразователь DC-DC для установки на DIN рейку с выходом 15 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC-DC преобразователей для монтажа на DIN рейку |
| 30 | Номинальная мощность 30 Вт |
| L | Диапазон входного напряжения 18–75 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и особенности
DDR-30L-15 представляет собой компактный DC-DC преобразователь промышленного исполнения для установки на DIN рейку TS35/7.5 или TS35/15. Изделие предназначено для питания промышленной автоматики, систем управления, телекоммуникационного и иного оборудования от источников постоянного тока. Конструкция ориентирована на свободную конвекцию охлаждения и эксплуатацию в широком диапазоне условий окружающей среды.
Серия отличается ультратонким корпусом шириной 35 мм, наличием регулировки выходного напряжения в пределах ±10%, отсутствием минимальной нагрузки, а также встроенными функциями защиты по короткому замыканию, перегрузке, перенапряжению, переполюсовке входа и понижению входного напряжения. Предусмотрена гальваническая развязка входа и выхода 4 кВ DC.
Области применения
- Промышленные системы управления
- Оборудование для полупроводникового производства
- Автоматизация производственных линий
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и дата-коммуникационные системы
Выходные параметры
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0–2 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 75 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 13,5–16,5 В |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 7 мс при входе 24 В DC |
| Максимальная внешняя ёмкость нагрузки | 1500 мкФ |
| Защита от перегрузки | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17,25–20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
Входные параметры
| Диапазон входного напряжения | 18–75 В DC |
| Номинальный входной ток | 0,8 А при 48 В DC |
| Пусковой ток | 15 А при 48 В DC |
| Ультраширокий входной диапазон | 4:1 |
| КПД тип. | 90% |
| Пониженное блокирование по входу | При 24 В DC: включение при 9 В, отключение при 8,5 В |
| Защита от обратной полярности | Встроенный MOSFET, повреждения отсутствуют, автоматическое восстановление после устранения аварии |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции вход-выход | 4 кВ DC |
| Сопротивление изоляции вход-выход | Более 100 МОм при 500 В DC и 25 °C, 70% RH |
Условия эксплуатации
| Рабочая температура | От -40 до +85 °C, см. кривую дерейтирования |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC60068-2-6 |
| Высота эксплуатации | 5000 м |
Стандарты безопасности и ЭМС
| Стандарты безопасности | UL/IEC 62368-1, AS/NZS 62368.1; проектирование с учетом UL508 |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Проводимые помехи | BS EN/EN55032, класс B |
| Колебания напряжения в сети | BS EN/EN61000-3-3 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, 6 кВ контакт; критерий A |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 3: 10 В/м; критерий A |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4, уровень 3: 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия; критерий A |
| Проводимые радиочастотные помехи | BS EN/EN61000-4-6, уровень 3: 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4: 30 А/м; критерий A |
Надежность, размеры и упаковка
| MTBF | 483,3 тыс. ч, по MIL-HDBK-217F при 25 °C |
| Габариты | 35 × 90 × 54,5 мм |
| Масса | 0,12 кг |
| Упаковка | 96 шт.; 12,5 кг; 1,1 куб. фута |
Конструктивные данные
| Совместимая DIN рейка | TS35/7.5 или TS35/15 |
| Назначение выводов 1 | Выход постоянного тока +Vo |
| Назначение выводов 2 | Выход постоянного тока -Vo |
| Назначение выводов 3 | Вход постоянного тока -Vin |
| Назначение выводов 4 | Вход постоянного тока +Vin |
| Индикация | Светодиод питания |
Примечания
- Все параметры, не указанные особо, измеряются при нормальном входном напряжении 24 В DC для входа G-типа, 48 В DC для входа L-типа, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает уставку напряжения, линейную и нагрузочную стабилизацию.
- При низком входном напряжении возможно снижение дерейтирования. Для подробностей следует руководствоваться кривой дерейтирования.
- Источник питания рассматривается как независимый узел, однако окончательное изделие должно подтвердить соответствие директивам ЭМС после интеграции.
- Дерейтирование по температуре окружающей среды составляет 3,5% на 1000 м для моделей с вентилятором и 5% на 1000 м для моделей без вентилятора при высоте выше 2000 м.
