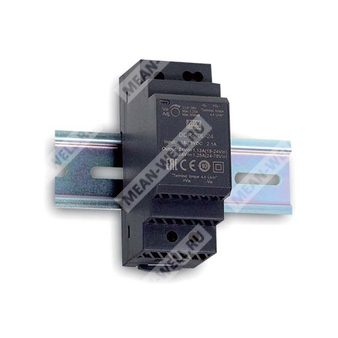

DDR-30L-24 - изолированный DC-DC преобразователь 30 Вт для установки на DIN рейку с выходом 24 В.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| DDR |
Серия DC-DC преобразователей для монтажа на DIN рейку |
| 30 |
Номинальная мощность 30 Вт |
| L |
Широкий диапазон входного напряжения 18–75 В постоянного тока |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
DDR-30L-24 представляет собой промышленный DC-DC преобразователь серии DDR-30 для монтажа на DIN рейку. Устройство предназначено для преобразования постоянного напряжения с входного диапазона 18–75 В в стабилизированное выходное напряжение 24 В при мощности до 30 Вт. Модель рассчитана на применение в системах промышленной автоматики, управления, связи и других областях, где требуется компактный источник питания с гальванической развязкой и расширенным диапазоном входа.
Особенности
- Ширина корпуса только 35 мм (2SU).
- Широкий входной диапазон 18–75 В постоянного тока.
- Работа в диапазоне температур от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Регулировка выходного напряжения ±10%.
- Охлаждение за счёт естественной конвекции.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа, защита от пониженного входного напряжения.
- Изоляция вход-выход 4 кВ постоянного тока, усиленная изоляция.
- Светодиодная индикация питания.
Области применения
- Промышленные системы управления.
- Оборудование полупроводникового производства.
- Автоматизация производства.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Описание
Серия DDR-30L-24 является 30-ваттным DC-DC преобразователем на DIN рейку, ориентированным на простую установку, компактные габариты и высокую надёжность в промышленных условиях. Устройство поддерживает широкий диапазон входного напряжения 18–75 В и обеспечивает выход 24 В для питания промышленной электроники, систем автоматики и коммуникационного оборудования. Благодаря изолированной архитектуре повышается уровень системной развязки и снижается влияние падения напряжения на кабельных линиях.
Расшифровка параметров серии
| Параметр |
Значение для DDR-30L-24 |
| Серия |
DDR-30 |
| Тип входного диапазона |
L |
| Выходное напряжение |
24 В |
| Номинальная мощность |
30 Вт |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
1,25 А |
| Диапазон выходного тока |
0–1,25 А |
| Номинальная мощность |
30 Вт |
| Диапазон регулировки выходного напряжения |
21,6–28 В |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,5% |
| Пульсации и шум |
100 мВп-п |
| Точность установки выходного напряжения |
±2,0% |
| Время запуска, время нарастания |
120 мс, 85 мс при полной нагрузке |
| Время удержания |
G-type: 7 мс при входе 24 В постоянного тока |
| Емкость внешней нагрузки |
1000 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18–75 В постоянного тока |
| Номинальный входной ток |
0,8 А при 48 В постоянного тока |
| Пусковой ток |
15 А при 48 В постоянного тока |
| КПД, типовое значение |
91% |
Защита
| Параметр |
Значение |
| Перегрузка |
110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
34–28,8 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от переполюсовки |
Внутренний MOSFET, повреждение отсутствует, автоматическое восстановление после устранения неисправности |
| Защита от пониженного входного напряжения |
24 В тип: включение при 9 В и выключение при 8,5 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность |
5–95% RH, без конденсации |
| Температура и влажность хранения |
от -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–60 °C |
| Вибрация |
Компонент: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
| Рабочая высота |
5000 м |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ постоянного тока |
| Сопротивление изоляции |
Вход-выход > 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Эмиссия по проводам |
BS EN/EN55032 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 |
Класс B |
| Пульсации напряжения в сети |
BS EN/EN61000-3-3 |
--- |
ЭМС — устойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; критерий A |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
483,3 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты |
35 × 90 × 54,5 мм (Ш × В × Г) |
| Масса |
0,12 кг |
| Упаковка |
96 шт.; 12,5 кг; 1,1 CUFT |
Конструктивные данные
| Параметр |
Значение |
| Тип крепления |
DIN рейка TS35/7.5 или TS35/15 |
| Назначение клемм |
1 — выход +Vo; 2 — выход -Vo; 3 — вход -Vin; 4 — вход +Vin |
| Индикация |
Светодиод питания |
Примечания
- Все параметры, не отмеченные особо, измеряются при нормальном входном напряжении 24 В постоянного тока, 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары с оконечными 0,1 мкФ и 47 мкФ параллельно включёнными конденсаторами.
- Допуск включает допуски установки, регулировку линии и регулировку нагрузки.
- Может потребоваться снижение нагрузки при низком входном напряжении; см. кривую снижения нагрузки для подробностей.
- Источник питания рассматривается как независимый узел, однако окончательное оборудование должно повторно подтверждать соответствие директивам ЭМС. Для испытаний ЭМС следует обращаться к материалам по испытаниям компонентов источников питания.
- Снижение мощности окружающей среды на 3,5% на каждые 1000 м при безвентиляторном исполнении и на 5% на каждые 1000 м при вентиляторном исполнении применяется для высоты выше 2000 м.
