DDR-30L-5 - изолированный преобразователь постоянного тока 30 Вт на DIN рейку с широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| DDR |
Серия преобразователей постоянного тока Mean Well DDR |
| 30 |
Номинальная мощность 30 Вт |
| L |
Диапазон входного напряжения 18–75 В постоянного тока |
| 5 |
Номинальное выходное напряжение 5 В постоянного тока |

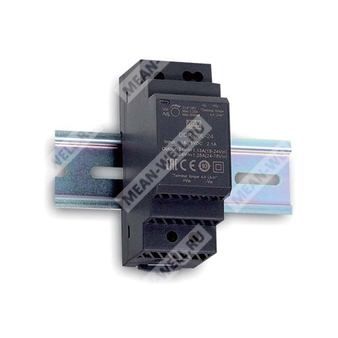

DDR-30L-5 — это компактный изолированный DC-DC преобразователь промышленного назначения для установки на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для преобразования входного напряжения постоянного тока в стабилизированное выходное напряжение 5 В при мощности до 30 Вт. Изделие относится к серии DDR-30 и ориентировано на применение в системах промышленной автоматизации, электронике управления, телекоммуникационных и вычислительных узлах, где требуется гальваническая развязка, широкий входной диапазон и компактное исполнение.
Особенности
- Ширина корпуса: 35 мм, исполнение 2SU.
- Широкий диапазон входного напряжения: 18–75 В постоянного тока.
- Выходное напряжение: 5 В постоянного тока.
- Номинальная выходная мощность: 30 Вт.
- Регулировка выходного напряжения: 4,5–5,5 В.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Возможность установки на DIN рейку TS35/7.5 или TS35/15.
- Гальваническая развязка входа и выхода 4 кВ постоянного тока.
- Не требуется минимальная нагрузка.
- Наличие защит от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа и пониженного входного напряжения.
Области применения
- Промышленные системы управления.
- Полупроводниковое производственное оборудование.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Основные электрические параметры
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный выходной ток |
6 А |
| Диапазон выходного тока |
0–6 А |
| Номинальная выходная мощность |
30 Вт |
| Диапазон регулировки выходного напряжения |
4,5–5,5 В |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,5% |
| Время запуска и нарастания |
120 мс, 85 мс при полной нагрузке |
| Время удержания |
7 мс при входе 24 В постоянного тока |
| Пульсации и шум |
60 мВ п-п |
| Допуск выходного напряжения |
±2,0% |
| Максимальная ёмкость нагрузки |
3300 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18–75 В постоянного тока |
| Номинальный входной ток |
0,8 А при 48 В постоянного тока |
| Пусковой ток |
15 А при 48 В постоянного тока |
| КПД типовой |
89% |
| Входное напряжение для режима пониженного входного напряжения |
48 В (L-type) |
| Порог включения по пониженному входному напряжению |
Включение при 18 В или выше |
| Порог отключения по пониженному входному напряжению |
Отключение при 17 В или ниже |
Защита
| Параметр |
Значение |
| Перегрузка |
110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока постоянным уровнем, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
5,75–7 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Переполюсовка входа |
Внутренний MOSFET, повреждение отсутствует, автоматическое восстановление после устранения неисправности |
| Пониженное входное напряжение |
Есть защита UVLO |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Рабочая влажность |
5–95% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…60 °C |
| Вибрация |
Компонент: 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж: согласно IEC60068-2-6 |
| Рабочая высота |
5000 м |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL/IEC 62368-1, AS/NZS 62368.1; проектирование с учётом UL508 |
| Испытательное напряжение изоляции |
Вход/выход: 4 кВ постоянного тока |
| Сопротивление изоляции |
Вход/выход: более 100 МОм при 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые помехи |
BS EN/EN55032, класс B |
| Проводимые помехи |
BS EN/EN55032, класс B |
| Колебания напряжения сети |
BS EN/EN61000-3-3 |
Электромагнитная устойчивость
| Параметр |
Стандарт / уровень |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; 6 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, уровень 3: 10 В/м, критерий A |
| Быстрые переходные процессы и пачки импульсов |
BS EN/EN61000-4-4, уровень 3: 2 кВ, критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия, критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6, уровень 3: 10 В, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4: 30 А/м, критерий A |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
483,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
35 × 90 × 54,5 мм (Ш × В × Г) |
| Масса |
0,12 кг |
| Упаковка |
96 шт.; 12,5 кг; 1,1 куб. фута |
Примечания
- Все параметры измеряются при нормальном входном напряжении: G-type — 24 В постоянного тока, L-type — 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалентной схемы из витой пары длиной 12 дюймов, с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку линии, регулировку по нагрузке и регулировку с учётом нагрузки.
- Возможно снижение мощности при низком входном напряжении. Требуется проверка зависимости по кривой дерейтингa.
- Источник питания рассматривается как независимый узел, однако итоговое изделие должно быть повторно проверено на соответствие директивам ЭМС. Для методики испытаний ЭМС см. испытания компонентных источников питания.
- Снижение мощности по температуре составляет 3,5%/1000 м для исполнения с вентиляторным охлаждением и 5%/1000 м для исполнения с вентилятором при высоте свыше 2000 м.
Конструктивное исполнение и подключение
| Параметр |
Значение |
| Совместимая DIN рейка |
TS35/7.5 или TS35/15 |
| Назначение вывода 1 |
Выход постоянного тока +Vo |
| Назначение вывода 2 |
Выход постоянного тока -Vo |
| Назначение вывода 3 |
Вход постоянного тока -Vin |
| Назначение вывода 4 |
Вход постоянного тока +Vin |
