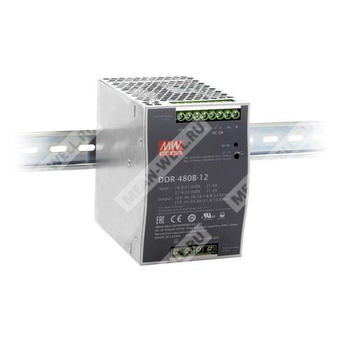

DDR-480B-12 - DC-DC преобразователь мощностью 480 Вт для питания промышленной и железнодорожной аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| DDR |
Серия DC-DC преобразователей Mean Well для установки на DIN рейку |
| 480 |
Номинальная мощность 480 Вт |
| B |
Входное напряжение 16,8–33,6 В |
| 12 |
Выходное напряжение 12 В |
Назначение и особенности
DDR-480B-12 представляет собой DC-DC преобразователь серии DDR-480 для монтажа на DIN рейку TS35/7.5 или TS35/15.
Изделие предназначено для питания промышленной, железнодорожной, телекоммуникационной и иной ответственной аппаратуры от источника постоянного тока.
Конструкция ориентирована на работу в расширенном температурном диапазоне, с гальванической развязкой, функциями защиты и возможностью параллельной работы.
Области применения
- Транспортные и железнодорожные системы
- Промышленные системы управления
- Полупроводниковое производственное оборудование
- Заводская автоматизация
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и передаточные системы
Описание
Серия DDR-480 представляет собой 480-Вт DC-DC преобразователи в корпусе для установки на DIN рейку с шириной 85,5 мм.
Модель DDR-480B-12 относится к варианту с входом 16,8–33,6 В постоянного тока и выходом 12 В.
Устройство имеет безвентиляторное исполнение с охлаждением за счет свободной конвекции воздуха, что повышает надежность и снижает требования к обслуживанию.
Предусмотрены регулировка выходного напряжения, токовое разделение при параллельной работе, релейный контакт DC OK, дистанционное включение/выключение, а также защитные функции по перегрузке, перенапряжению, перегреву, неверной полярности и понижению входного напряжения.
Таблица расшифровки основных параметров
| Параметр |
Значение |
| Серия |
DDR-480 |
| Исполнение входа |
B |
| Номинальное выходное напряжение |
12 В |
| Номинальная мощность |
480 Вт |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
33,4 А |
| Диапазон выходного тока |
0–33,4 А |
| Номинальная мощность |
400,8 Вт |
| Пиковая мощность в течение 5 с |
601,2 Вт |
| Пиковый ток в течение 5 с |
50,1 А |
| Пульсации и шум |
100 мВ п-п |
| Диапазон регулировки выходного напряжения |
12–14 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска и нарастания |
500 мс, 60 мс |
| Настройка уставки напряжения |
Есть |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
16,8–33,6 В постоянного тока |
| Потребляемый входной ток |
23 А при 24 В DC |
| Пусковой ток |
30 А |
| КПД типовое |
91% |
| Защита от пониженного входного напряжения |
Включение при 16,8 В и выше, отключение при 15 В и ниже |
| Защита от переполюсовки входа |
Внутренняя, на MOSFET, без повреждения, с автоматическим восстановлением |
| Предохранитель |
Conquer MST, 10 А, 250 В, 5 шт. |
Защита
| Функция |
Описание |
| Перегрузка |
Обычно работает при нагрузке до 150% от номинальной мощности более 5 с, затем переходит в режим ограничения тока 105–135% с авто-восстановлением |
| Перенапряжение |
14,4–17,5 В, с отключением выхода и повторным включением для восстановления |
| Перегрев |
Отключение выходного напряжения с последующим повторным включением для восстановления |
| Переполюсовка входа |
Защита без повреждения, автоматическое восстановление после устранения причины |
| Пониженное входное напряжение |
Автоматическое отключение при падении ниже порога |
Функциональные возможности
| Параметр |
Значение |
| Релейный контакт DC OK |
30 В DC / 1 А, активная нагрузка |
| Токовое разделение |
До 1920 Вт при параллельной работе 3+1 блоков; максимально 4 блока |
| Удаленное включение/выключение |
Есть |
| Условия параллельной работы |
Разность выходных напряжений менее 0,2 В; минимальная нагрузка более 3% от суммарной нагрузки |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+80 °C |
| Рабочая влажность |
5–95% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
5–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…55 °C |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC61373 |
| Рабочая высота |
До 5000 м / OVC II |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P–O/P: 4 кВ DC; I/P–FG: 2,5 кВ DC; O/P–FG: 0,71 кВ DC |
| Сопротивление изоляции |
>100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляция |
4 кВ DC вход-выход, усиленная |
ЭМС и соответствие стандартам
| Раздел |
Параметр |
Норматив |
Уровень / примечание |
| Излучение |
Проводимые помехи |
BS EN/EN55032 |
Класс A |
| Излучение |
Излучаемые помехи |
BS EN/EN55032 |
Класс B |
| Иммунитет |
Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Иммунитет |
Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Иммунитет |
Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Иммунитет |
Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-FG; критерий A |
| Иммунитет |
Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Иммунитет |
Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| ЭМС |
Гармонические токи |
BS EN/EN61000-3-3 |
Соответствие |
| Стандарты безопасности |
Безопасность изделия |
UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
Одобрено |
| Железнодорожные стандарты |
Соответствие |
EN50155:2017, IEC60571, IEC61373, BS EN/EN45545-2, BS EN/EN50121-3-2 |
Соответствие требованиям к удару, вибрации, пожарной безопасности и ЭМС |
Надежность
| Параметр |
Значение |
| MTBF |
750,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF по MIL-HDBK-217F |
101,7 тыс. ч минимум при 25 °C |
Механические параметры
| Параметр |
Значение |
| Габариты |
85,5 × 125,2 × 129,2 мм |
| Масса |
1,375 кг |
| Упаковка |
8 шт. в упаковке / 12 кг / 0,95 куб. фута |
| Установка |
На DIN рейку TS35/7.5 или TS35/15 |
Назначение выводов
| Клеммная колодка |
Номер вывода |
Назначение |
| TB1 |
1 |
Заземление корпуса FG |
| TB1 |
2 |
Вход DC −Vin |
| TB1 |
3 |
Вход DC +Vin |
| TB1 |
4 |
Удаленное включение/выключение |
| TB2 |
1,2 |
Выход DC +Vo |
| TB2 |
3,4 |
Выход DC −Vo |
| TB2 |
5,6 |
Контакт реле DC OK |
| TB2 |
7,8 |
P+, P− для токового разделения |
Примечания
- Все параметры, не оговоренные особо, измеряются при номинальном входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по линии и по нагрузке.
- При снижении температуры окружающей среды ниже 0 °C может потребоваться дерейтинг. Следует проверять кривую дерейтирования.
- Время удержания приведено согласно соответствующим кривым и таблице для варианта B типа 24 В.
- Температурный дерейтинг для моделей B/C/D выполняется в соответствии с кривыми, приведенными в документе.
- Для высоты применения более 2000 м требуется дополнительное снижение температуры окружающей среды.
- Изделие рассматривается как независимый узел, однако конечное оборудование должно подтверждать соответствие директивам ЭМС в составе системы.
