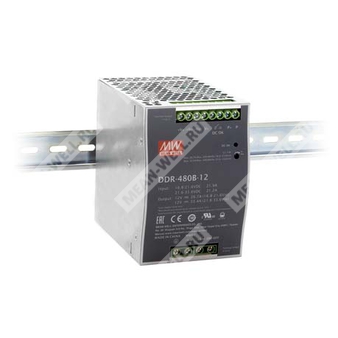

DDR-480B-24 - 480-ваттный DIN реечный DC-DC преобразователь с широким входом 16,8–33,6 В и выходом 24 В.
DDR-480B-24 — промышленный DC-DC преобразователь серии DDR-480 для монтажа на DIN рейку, предназначенный для питания оборудования постоянным стабилизированным напряжением 24 В при высокой удельной мощности, гальванической изоляции и расширенном диапазоне рабочих условий.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DDR | Серия DC-DC преобразователей для DIN реечного монтажа |
| 480 | Номинальная мощность 480 Вт |
| B | Исполнение с входным напряжением 16,8–33,6 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и область применения
- Шинные, трамвайные, метро- и железнодорожные системы
- Промышленные системы управления
- Полупроводниковое производственное оборудование
- Заводская автоматизация
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и дата-центровые системы
Особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения
- Ширина корпуса 85,5 мм
- Диапазон входного напряжения 2:1
- Рабочая температура от -40 до +80 °C
- Пиковая перегрузочная способность 150%
- Возможность параллельной работы с суммарной мощностью до 1920 Вт (3+1)
- Регулируемое выходное напряжение постоянного тока
- Охлаждение за счёт естественной конвекции воздуха
- Монтаж на DIN рейку TS35/7,5 или TS35/15
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева, переполюсовки входа и пониженного входного напряжения
- Изоляция вход-выход 4 кВ постоянного тока
- Контакт реле DC OK
- Удалённое включение/выключение
- Рабочая высота до 5000 м
Описание
Серия DDR-480 представляет собой 480-ваттные DC-DC преобразователи для установки на DIN рейку, ориентированные на промышленную и железнодорожную автоматику. Модель DDR-480B-24 имеет вход 16,8–33,6 В постоянного тока и номинальный выход 24 В. Устройство выполнено в компактном корпусе шириной 85,5 мм, поддерживает параллельную работу, содержит выход DC OK, функцию удалённого управления и полный набор защитных функций. Преобразователь рассчитан на эксплуатацию в жёстких условиях по температуре, вибрации и электромагнитной совместимости.
Таблица основных параметров
| Параметр | Значение |
|---|
| Серия | DDR-480 |
| Тип | DC-DC преобразователь для DIN реечного монтажа |
| Номинальная мощность | 480 Вт |
| Исполнение | B |
| Номинальное выходное напряжение | 24 В |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 16,8–33,6 В постоянного тока |
| Диапазон регулировки выходного напряжения | 24–28 В |
| Выходной ток | 20 А |
| Диапазон выходного тока | 0–20 А |
| Пиковая мощность, 5 с | 720 Вт |
| Пиковый выходной ток, 5 с | 30 А |
| Пульсации и шум | 120 мВ пик-пик |
| Установка | DIN рейка TS35/7,5 или TS35/15 |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В постоянного тока |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0–20 А |
| Номинальная мощность | 480 Вт |
| Пиковая мощность | 720 Вт, 5 с |
| Диапазон регулировки выходного напряжения | 24–28 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Общий допуск по выходному напряжению | ±1,0% |
| Пульсации и шум | 120 мВ пик-пик |
| Уставка защиты от перенапряжения | 28,8–35 В |
| Защита от перегрузки | 105–135% номинальной выходной мощности с автоматическим восстановлением |
| Пиковая перегрузочная способность | До 150% номинальной мощности более 5 секунд |
| Время установки, нарастания | 500 мс, 60 мс |
| Время удержания | Указано на графике для соответствующего входного напряжения и нагрузки |
| Параллельная работа | Допускается |
| Максимум при параллельной работе | 4 блока |
| Суммарная мощность при параллельной работе | До 1920 Вт (3+1) |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной выходной нагрузки |
Вход
| Параметр | Значение |
|---|
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 16,8–33,6 В постоянного тока |
| Диапазон непрерывной работы | 14,4–33,6 В постоянного тока |
| Порог выключения/включения по пониженному входному напряжению | Выключение при 16,5 В или ниже; включение при 16,8 В и выше |
| Пусковой ток | 10 А |
| Входной ток постоянный | 23 А при 24 В постоянного тока |
| КПД типовое | 91% |
| Время удержания | Не менее 10 мс при полной нагрузке |
| Защита от переполюсовки | Внутренняя, на MOSFET, без повреждения, автоматическое восстановление |
| Входной предохранитель | Conquer MST, 10 A, 250 V |
| Ограничение пускового тока | Резистор на старте с последующим шунтированием MOSFET |
Защита
| Функция защиты | Реализация и поведение |
|---|
| Короткое замыкание | Защитное отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрузка | Отключение выходного напряжения; восстановление после повторного включения питания |
| Перенапряжение | Отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; восстановление после повторного включения питания |
| Пониженное входное напряжение | Отключение при снижении входного напряжения ниже порога, автоматическое восстановление при возврате выше порога |
| Переполюсовка входа | Защита на двух MOSFET, выход отсутствует, повреждение не возникает |
Функции
| Параметр | Значение |
|---|
| Контакт реле DC OK | 30 В постоянного тока / 1 А, активная нагрузка |
| Состояние контакта | Замкнут при наличии питания; разомкнут при отключении или аварии |
| Удалённое включение/выключение | Через клеммы TB1, выводы 2 и 4 |
| Условия включения | Разомкнуто или 5,5–10 В постоянного тока |
| Условия выключения | Замкнуто или 0–0,8 В постоянного тока |
| Сигнал DC OK | Наличие питания / отказ питания |
| Диагностика | Схема детекции и сигнализации состояния |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|
| Излучаемые помехи | BS EN/EN55032 | Класс A |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Статическое электричество | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух, 6 кВ контакт; критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-земля; критерий A |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Гармонические токи | BS EN/EN61000-3-3 | Не применимо |
Железнодорожные стандарты
| Параметр | Значение |
|---|
| Стандарты | Соответствие BS EN/EN45545-2 для защиты от пожара, BS EN/EN50155 и IEC60571, включая IEC61373 для ударов и вибрации, BS EN/EN50121-3-2 для ЭМС |
| Операционная высота | 5000 м / OVC II |
| Сейсмостойкость и виброустойчивость | Вибрация: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC61373 |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | От -40 до +80 °C |
| Рабочая температура при дерейтинге | См. кривую дерейтинга |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность хранения | 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Температура амбиента для дерейтинга | Выше 55 °C требуется снижение нагрузки; при вертикальном монтаже максимум указан по кривой |
Надёжность
| Параметр | Значение |
|---|
| MTBF по Telcordia SR-332 (Bellcore) | 750,3 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 101,7 тыс. ч минимум |
Размеры и монтаж
| Параметр | Значение |
|---|
| Габариты | 85,5 × 125,2 × 129,2 мм (Ш × В × Г) |
| Ширина корпуса | 85,5 мм |
| Высота корпуса | 125,2 мм |
| Глубина корпуса | 129,2 мм |
| Монтаж | На DIN рейку TS35/7,5 или TS35/15 |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 1,375 кг |
| Упаковка | 8 шт. в коробке |
| Масса упаковки | 12 кг |
| Объём упаковки | 0,95 куб. фута |
Назначение выводов
| Клеммник | Вывод | Назначение |
|---|
| TB1 | 1 | Заземление корпуса |
| TB1 | 2 | Вход постоянного тока -Vin |
| TB1 | 3 | Вход постоянного тока +Vin |
| TB1 | 4 | Удалённое включение/выключение |
| TB2 | 1, 2 | Выход постоянного тока +Vo |
| TB2 | 3, 4 | Выход постоянного тока -Vo |
| TB2 | 5, 6 | Контакт реле DC OK |
| TB2 | 7, 8 | P+, P- для параллельной работы |
Примечания
- Все параметры, специально не указанные при измерении, измеряются при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалента измерения: 12" витая пара, оконеченная 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Время нарастания указывается при работе без нагрузки; см. кривую дерейтинга для подробностей.
- Время 150% перегрузки составляет 5 секунд; см. кривые пиковой нагрузки.
- Дерейтингу подлежит работа при температуре окружающей среды выше 35 °C для моделей с вентиляторами и выше 55 °C для моделей без вентиляторов; для данного исполнения применима кривая дерейтинга.
- Источник питания рассматривается как независимый узел, однако итоговое оборудование должно подтверждать соответствие требованиям ЭМС всей системы.
