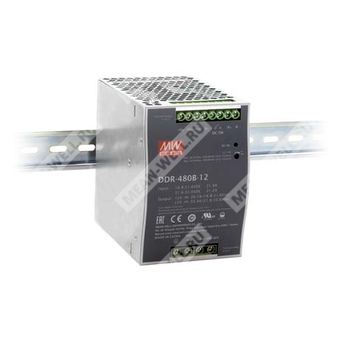

DDR-480B-48 - 480-ваттный DC/DC преобразователь на DIN рейку для промышленного и железнодорожного применения.
Расшифровка партномера
| Обозначение |
Расшифровка |
| DDR |
Серия DC/DC преобразователей |
| 480 |
Номинальная мощность 480 Вт |
| B |
Входное напряжение 16,8…33,6 В постоянного тока |
| 48 |
Выходное напряжение 48 В постоянного тока |
Краткое назначение
DDR-480B-48 предназначен для преобразования входного постоянного напряжения 16,8…33,6 В в стабилизированное выходное напряжение 48 В при мощности до 480 Вт.
Назначение и особенности
Модуль относится к серии DDR-480, выполнен в исполнении для монтажа на DIN рейку и ориентирован на применение в промышленной автоматике, железнодорожных системах, телекоммуникационном и инфраструктурном оборудовании. Конструкция предусматривает свободную конвекцию охлаждения, широкий диапазон рабочих температур, гальваническую развязку входа и выхода, а также набор защитных функций.
Области применения
- бортовые и стационарные автобусные, трамвайные, метро- и железнодорожные системы;
- системы промышленного управления;
- оборудование для полупроводникового производства;
- автоматизация производства;
- электромеханические системы;
- беспроводные сети;
- телекоммуникационные и дата-центровые системы.
Преимущества и конструктивные свойства
- соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения;
- ширина корпуса 85,5 мм;
- соотношение диапазона входного напряжения 2:1;
- рабочая температура от -40 до +80 °C;
- пиковая перегрузочная способность до 150%;
- поддержка параллельной работы с суммарной мощностью до 1920 Вт при схеме 3+1;
- регулируемое выходное напряжение;
- охлаждение естественной конвекцией;
- установка на DIN рейку TS35/7,5 или TS35/15;
- защита от короткого замыкания, перегрузки, перенапряжения, перегрева, переполюсовки входа и пониженного входного напряжения;
- изоляция вход/выход 4 кВ постоянного тока;
- релейный контакт DC OK;
- дистанционное включение/выключение;
- высота эксплуатации до 5000 м;
- срок службы, указанный в документе: 3 года гарантии не приводится.
Описание
DDR-480B-48 представляет собой 480-ваттный DC/DC преобразователь на DIN рейку с фанлесс-архитектурой и ультракомпактным корпусом шириной 85,5 мм. Серия использует широкодиапазонный вход, предназначенный для промышленного и железнодорожного оборудования, а также для систем связи и управления. Модуль обеспечивает стабилизированное выходное напряжение 48 В, допускает регулировку уровня выхода и поддерживает функции параллельного включения, что позволяет увеличивать выходную мощность системы.
Таблица параметров
Выход
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
10 А |
| Диапазон тока |
0…10 А |
| Номинальная мощность |
480 Вт |
| Пиковая мощность |
720 Вт в течение 5 секунд |
| Допустимая перегрузка |
Нормально работает при нагрузке до 150% номинала более 5 секунд, далее переходит в режим ограничения постоянного тока 105…135% номинальной выходной мощности с автоматическим восстановлением |
| Диапазон регулировки выходного напряжения |
48…56 В |
| Пульсации и шум |
150 мВп-п |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Погрешность установления и времени нарастания |
500 мс, 60 мс |
| Время удержания |
11 мс тип. |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
16,8…33,6 В постоянного тока |
| Ультраширокий диапазон входа |
Да, соотношение 2:1 |
| КПД типовой |
91% |
| Входной ток постоянный |
23 А при 24 В постоянного тока |
| Пусковой ток типовой |
30 А |
| Порог включения пониженного напряжения |
16,8 В и выше |
| Порог выключения пониженного напряжения |
16,5 В и ниже |
| Период удержания при 100% нагрузке |
11 мс минимум |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
Есть, с переходом в ограничение постоянного тока и автоматическим восстановлением |
| Защита от перенапряжения |
57,6…65 В |
| Защита от перегрева |
Отключение выходного напряжения с последующим повторным запуском после восстановления |
| Защита от переполюсовки входа |
Встроенная на MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Защита от пониженного входного напряжения |
Отключение при падении ниже порога Vimin, автоматическое восстановление при возврате напряжения выше порога |
| Предохранитель входа |
Встроенный, последовательно в положительной входной линии |
Функции
| Параметр |
Значение |
| Релейный контакт DC OK |
30 В постоянного тока / 1 А, резистивная нагрузка |
| Параллельная работа |
Поддерживается, до 4 модулей максимум; суммарный ток по формуле: номинальный ток одного модуля × число модулей × 0,9 |
| Минимальная нагрузка при параллельной работе |
Более 3% от суммарной нагрузки |
| Дистанционное включение/выключение |
Вход TB1, выводы 2 и 4; открыто или 5,5…10 В — включено; короткое замыкание или 0…0,8 В — выключено |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
--- |
| ESD |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Излучаемое ВЧ-поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| EFT / Burst |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Скачки напряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-земля; критерий A |
| Кондуктивная устойчивость |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+80 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
5…95% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
5…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…55 °C) |
| Вибрация |
10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC61373 |
| Рабочая высота |
До 5000 м / OVC II |
Изоляция и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ постоянного тока; вход-FG: 2,5 кВ; выход-FG: 0,71 кВ |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Сечение и способ монтажа |
На DIN рейку TS35/7,5 или TS35/15 |
Надежность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
750,3 тыс. ч минимум |
| MTBF по MIL-HDBK-217F |
101,7 тыс. ч минимум при 25 °C |
Габариты и масса
| Параметр |
Значение |
| Размеры |
85,5 × 125,2 × 129,2 мм (Ш × В × Г) |
| Масса |
1,375 кг |
| Упаковка |
8 шт./упаковка; 12 кг / 0,95 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измеряются при номинальном входном напряжении: 24 В для B-типа, 48 В для C-типа, 110 В для D-типа, при номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и параллельного конденсатора 0,1 мкФ / 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Для получения деталей по кривым дерейтирования следует обратиться к графикам.
- Пиковая нагрузка 150% длительностью 5 секунд; см. кривые пиковых нагрузок.
- Температура окружающей среды при дерейтировании 3,5 °C / 1000 м для моделей с вентиляторным охлаждением не применяется; для данных моделей и рабочих высот выше 2000 м необходимо учитывать ограничения, указанные в документе.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно подтверждать соответствие требованиям EMC Directive; для испытаний компонентов по EMC требуется проверка в составе системы.
