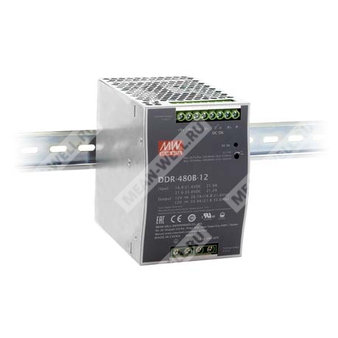

DDR-480C-12 - преобразователь постоянного тока 480 Вт на DIN рейку с выходом 12 В для промышленного и железнодорожного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC-DC преобразователей Mean Well для установки на DIN рейку |
| 480 | Номинальная мощность 480 Вт |
| C | Входной диапазон типа C: 33,6–67,2 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности
DDR-480C-12 — это 480-ваттный импульсный DC-DC преобразователь постоянного тока с монтажом на DIN рейку, предназначенный для применения в промышленной автоматике, на железнодорожном транспорте, в системах связи, безопасности и электрооборудовании общего назначения.
Модель относится к серии DDR-480 и выполнена как широкодиапазонный преобразователь с гальванической развязкой, естественным охлаждением и набором защитных функций. Для версии C предусмотрен входной диапазон 33,6–67,2 В DC, а выходное напряжение составляет 12 В DC.
Области применения
- системы автобусного, трамвайного, метро- и железнодорожного транспорта;
- промышленные системы управления;
- оборудование для полупроводникового производства;
- системы фабричной автоматизации;
- электромеханические системы;
- беспроводные сети;
- телекоммуникационные и дата-центровые системы.
Особенности серии
- соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения;
- ширина корпуса 85,5 мм;
- широкий входной диапазон 2:1;
- рабочая температура от -40 до +80 °C;
- кратковременная перегрузочная способность до 150%;
- функция распределения тока при параллельной работе до 1920 Вт (3+1);
- регулируемое выходное напряжение;
- охлаждение за счёт свободной конвекции воздуха;
- монтаж на DIN рейку TS35/7.5 или TS35/15;
- защита от короткого замыкания, перегрузки, перенапряжения, перегрева, переполюсовки входа и пониженного входного напряжения;
- изолированное вход-выходное напряжение 4 кВ DC;
- наличие релейного контакта DC OK;
- дистанционное включение/выключение;
- высота эксплуатации до 5000 м;
- срок службы MTBF: 750,3 тыс. ч по Telcordia SR-332 и 101,7 тыс. ч по MIL-HDBK-217F.
Таблица параметров
Выход
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 33,4 А |
| Диапазон регулировки выходного напряжения | 12 ~ 14 В |
| Диапазон тока нагрузки | 0 ~ 33,4 А |
| Номинальная мощность | 400,8 Вт |
| Пиковая мощность, 5 с | 601,2 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Время установки и нарастания | 500 мс, 60 мс |
| Время удержания | См. кривые на странице с hold-up time |
Вход
| Диапазон входного напряжения | 16,8 ~ 33,6 В DC |
| Номинальный входной ток | 23 А при 24 В DC |
| КПД, тип. | 90% |
| Пусковой ток, тип. | 30 А |
| Порог отключения по пониженному входному напряжению | Power ON ≥ 33,6 В; Power OFF ≤ 33 В |
| Защита от переполюсовки входа | Внутренняя, на MOSFET, без повреждения, автоматическое восстановление |
| Защита от пониженного входного напряжения | Есть, с автоматическим восстановлением |
| Входной предохранитель | Conquer MST, 8 А, 250 В, время-замедленный, 3 шт. |
Защита
| Перегрузка | Обычно работа до 150% номинальной выходной мощности более 5 с, затем режим постоянного тока 105 ~ 135% с авто-восстановлением |
| Перенапряжение | 14,4 ~ 17,5 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Релейный контакт DC OK | 30 В DC / 1 А, резистивная нагрузка |
| Параллельная работа | До 1920 Вт при схеме 3+1 |
| Дистанционное включение/выключение | Открыто или 5,5 ~ 10 В DC — включено; замкнуто или 0 ~ 0,8 В DC — выключено |
| Условие для параллельной работы | Разность выходных напряжений между блоками менее 0,2 В |
| Максимальное число параллельно работающих блоков | 4 |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной нагрузки |
Условия эксплуатации
| Рабочая температура | -40 ~ +80 °C |
| Температура хранения | -40 ~ +85 °C |
| Влажность при работе | 5 ~ 95% RH, без конденсации |
| Влажность при хранении | 5 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C от 0 до 55 °C |
| Вибрация | Component: 10 ~ 500 Гц, 5 G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC61373 |
| Рабочая высота | 5000 м / OVC II |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 4 кВ DC; I/P-FG: 2,5 кВ DC; O/P-FG: 0,71 кВ DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Безопасность | UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
| ЭМС излучение | BS EN/EN55032 (CISPR32), класс A |
| ЭМС помехоустойчивость | BS EN/EN55035 |
| Железнодорожный стандарт | Соответствие BS EN/EN50155, включая IEC60571, IEC61373 для ударов и вибрации, BS EN/BS EN/EN45545-2 для пожарной безопасности, BS EN/EN50121-3-2 для ЭМС |
| Огнестойкость | EN 45545-2, уровень опасности HL1 / HL2 / HL3 |
Параметры ЭМС
| ЭСР | Уровень 3, 8 кВ воздух; 6 кВ контакт, критерий A |
| Излучаемая помехоустойчивость | Уровень 3, 10 В/м, критерий A |
| EFT / Burst | Уровень 3, 2 кВ, критерий A |
| Скачок | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-FG, критерий A |
| Проводимая помехоустойчивость | Уровень 3, 10 В, критерий A |
| Магнитное поле | Уровень 4, 30 А/м, критерий A |
| Проводимые излучения | Класс A |
| Гармонические составляющие тока | Не нормируется для данного источника |
| Колебания напряжения | BS EN/EN61000-3-3 |
Надёжность, масса, размеры и упаковка
| MTBF | 750,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 101,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 85,5 × 125,2 × 129,2 мм (Ш × В × Г) |
| Масса | 1 375 г |
| Упаковка | 8 шт. / 12 кг / 0,95 куб. фута |
Конструктивные сведения
| Тип монтажа | На DIN рейку TS35/7.5 или TS35/15 |
| Степень защиты | Открытое исполнение для установки в шкафу/корпусе |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 65 кГц |
Назначение выводов
| TB1, вывод 1 | FG |
| TB1, вывод 2 | Вход DC -Vin |
| TB1, вывод 3 | Вход DC +Vin |
| TB1, вывод 4 | Дистанционное включение/выключение |
| TB2, выводы 1,2 | Выход DC +Vo |
| TB2, выводы 3,4 | Выход DC -Vo |
| TB2, выводы 5,6 | Релейный контакт DC OK |
| TB2, выводы 7,8 | P+, P- для параллельной работы |
Примечания
1. Все параметры, не отмеченные особо, измерены при номинальном входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установленный допуск, нестабильность по линии и по нагрузке.
4. Время нарастания может потребовать дополнительного увеличения при низком входном напряжении. Следует проверять кривую понижения параметров.
5. Пиковая нагрузка 5 с, см. кривые пиковой нагрузки.
6. Температурное снижение характеристик: 3,5 °C на 1000 м при моделях с вентиляторным охлаждением и 5 °C на 1000 м при моделях без вентилятора или при высоте более 2000 м.
7. Источник питания рассматривается как независимый компонент, однако конечное оборудование должно дополнительно подтверждать соответствие требованиям ЭМС. Для рекомендаций по проведению испытаний ЭМС компонентов следует использовать методику производителя.
