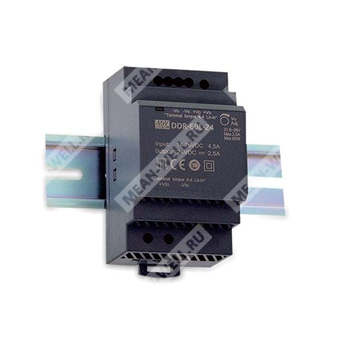

DDR-60G-15 - изолированный DC-DC преобразователь 60 Вт для питания промышленной аппаратуры на DIN рейку.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DIN реечных DC-DC преобразователей |
| 60 | Номинальная мощность 60 Вт |
| G | Диапазон входного напряжения 9–36 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и особенности
DDR-60G-15 представляет собой компактный изолированный преобразователь постоянного тока в постоянный ток для установки на DIN рейку. Изделие предназначено для применения в системах промышленного управления, автоматизации, телекоммуникационном и ином электронном оборудовании, где требуется стабильное напряжение 15 В при питании от источников постоянного тока с широким диапазоном входа.
Модель относится к серии DDR-60 и характеризуется узким корпусом шириной 52,5 мм, естественным охлаждением за счёт свободной конвекции, усиленной изоляцией входа и выхода 4 кВ постоянного тока, а также встроенными функциями защиты. Для версии G допустим входной диапазон 9–36 В постоянного тока.
Области применения
- Промышленные системы управления
- Оборудование для производства полупроводников
- Системы заводской автоматизации
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и дата-центровые системы
Основные свойства
- Ширина корпуса: 52,5 мм, исполнение для монтажа на DIN рейку TS35/7.5 или TS35/15
- Ультраширокий диапазон входного напряжения для версии G: 9–36 В постоянного тока
- Выход 15 В постоянного тока
- Регулировка выходного напряжения: ±10%
- Не требуется минимальная нагрузка
- Охлаждение: свободная конвекция воздуха
- Защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа, пониженное входное напряжение
- Изоляция входа и выхода: 4 кВ постоянного тока
- 3 года гарантии
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Пусковой ток, тип. | 3 А при 24 В постоянного тока |
| Потребляемый ток, тип. | 1,5 А при 48 В постоянного тока |
| Напряжение блокировки при пониженном входном напряжении | Включение при 9 В, отключение при 8,5 В |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В постоянного тока |
| Номинальный выходной ток | 4 А |
| Диапазон тока нагрузки | 0–4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, макс. | 75 мВ п-п |
| Диапазон регулировки выходного напряжения | 13,5–16,5 В |
| Точность установки | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания, тип. | 10 мс при входе 24 В постоянного тока |
| Конденсатор внешней нагрузки, макс. | 3300 мкФ |
Защитные функции
| Функция защиты | Описание |
| Перегрузка | 105–135% от номинальной выходной мощности; режим ограничения постоянным током, восстановление после устранения аварии |
| Перенапряжение | Выходное напряжение отключается, восстановление после повторной подачи питания |
| Переполюсовка | Встроенный MOSFET, повреждение не возникает, автоматическое восстановление после устранения неисправности |
| Пониженное входное напряжение | Включение при 9 В, отключение при 8,5 В |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ постоянного тока |
| Сопротивление изоляции вход-выход | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс A |
| Излучаемые помехи | BS EN/EN55032 | Класс A для кабеля ввода-вывода длиной 1 м; класс B для кабеля 30 см |
| Мерцание напряжения | BS EN/EN61000-3-3 | --- |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Излучаемые помехоустойчивость | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; критерий A |
| Проводимые помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | –40…+85 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | –40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
| Рабочая высота | 5000 м |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 611 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 52,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 216 г |
| Упаковка | 60 шт. / 14 кг / 0,97 куб. фута |
Механические данные
| Параметр | Значение |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Назначение выводов 1, 2 | Выход постоянного тока −Vo |
| Назначение выводов 3, 4 | Выход постоянного тока +Vo |
| Назначение вывода 5 | Вход постоянного тока +Vin |
| Назначение вывода 6 | Вход постоянного тока −Vin |
Примечания
- Все параметры, не указанные особо, измеряются при нормальном входном напряжении (для G-типа 24 В постоянного тока), номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Кривая снижения нагрузки должна быть учтена при расчёте допустимого режима работы.
- Источник питания рассматривается как независимый блок, однако конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для методики испытаний ЭМС следует обращаться к испытаниям ЭМС компонентов.
- Дерейтинг температуры окружающей среды: 3,5 °C/1000 м для моделей без вентиляторов и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
