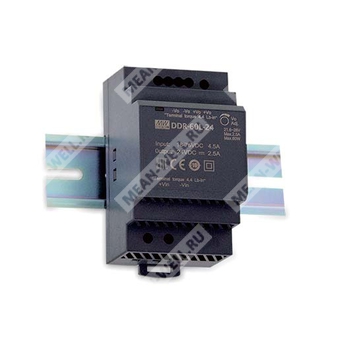

DDR-60G-24 - изолированный DC-DC преобразователь 60 Вт для промышленного питания с монтажом на DIN рейку.
Назначение
DDR-60G-24 представляет собой промышленный преобразователь постоянного тока постоянного тока мощностью 60 Вт, предназначенный для установки на DIN рейку и формирования стабилизированного выходного напряжения 24 В из входного диапазона 9–36 В постоянного тока. Изделие относится к серии с гальванической развязкой, широким рабочим температурным диапазоном и встроенным комплексом защит, что делает его пригодным для систем промышленного управления, автоматизации и телекоммуникационного оборудования.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия преобразователей постоянного тока для установки на DIN рейку |
| 60 | Номинальная мощность 60 Вт |
| G | Широкий входной диапазон 9–36 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и область применения
- Промышленные системы управления
- Оборудование для производства полупроводников
- Системы фабричной автоматизации
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и дата-центровые системы
Описание
Серия DDR-60 представляет собой 60-ваттные DC-DC преобразователи с узким корпусом шириной 52,5 мм, предназначенные для установки на DIN рейку TS35/7,5 или TS35/15. Для версии DDR-60G-24 предусмотрен входной диапазон 9–36 В постоянного тока, что соответствует исполнению для автомобильных и промышленных систем с входом 24 В. Выходное напряжение составляет 24 В, регулировка выходного напряжения предусмотрена в пределах ±10%.
Конструкция обеспечивает отсутствие минимальной нагрузки, принудительного охлаждения не требуется — используется охлаждение за счёт свободной конвекции воздуха. Преобразователь имеет гальваническую развязку входа и выхода 4 кВ постоянного тока, встроенную защиту от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа и пониженного входного напряжения.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки выходного напряжения | 21,6–28 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время установки и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 10 мс при входе 24 В постоянного тока |
| Выходное напряжение при перегрузке | 105–135% от номинальной выходной мощности |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Типовой входной ток | 3 А при 24 В постоянного тока |
| Типовой пусковой ток | 20 А при 24 В постоянного тока |
| КПД | 91% |
Защита
| Параметр | Значение |
| Перегрузка | Ограничение по постоянному току, автоматическое восстановление после устранения аварии |
| Перенапряжение | Выключение выходного напряжения, восстановление после повторного включения питания |
| Переполюсовка | Внутренний MOSFET, повреждение отсутствует, автоматическое восстановление после устранения неисправности |
| Пониженное входное напряжение | Для исполнения G: включение при 9 В, отключение при 8,5 В |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Рабочая влажность | 5–95% относительной влажности, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 5–95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: в соответствии с IEC60068-2-6 |
| Рабочая высота | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВ постоянного тока |
| Сопротивление изоляции вход–выход | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и стандарты
| Параметр | Значение |
| Эмиссия | BS EN/EN55032, класс A |
| Эмиссия по проводам | Класс A для кабеля I/O длиной 1 м; класс B для кабеля I/O длиной 30 см |
| Помехоустойчивость ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Помехоустойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| EFT/Burst | BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Скачкообразные помехи | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; критерий A |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Нормы безопасности и ЭМС | BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN50082-2 |
Стандарты безопасности
| Параметр | Значение |
| Соответствие | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
Механические параметры
| Параметр | Значение |
| Габариты | 52,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 216 г |
| Упаковка | 60 шт. / 14 кг / 0,97 куб. фута |
| Совместимый DIN рейка | TS35/7,5 или TS35/15 |
Надёжность
| Параметр | Значение |
| MTBF | 611 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измеряются при номинальном входном напряжении (24 В для G-типа), номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной резистивной нагрузки и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочное отклонение, линейную стабилизацию и стабилизацию по нагрузке.
- Дерейтинг может потребоваться при низком входном напряжении. Необходимо сверяться с кривой дерейтинга.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС; рекомендации по проведению испытаний следует брать из методики испытаний ЭМС для компонентных источников питания.
- Температура окружающей среды для исполнения без вентилятора — 3,5 °C/1000 м, а для исполнения с вентилятором — 5 °C/1000 м при высоте более 2000 м (6500 ft).
