DDR-60G-5

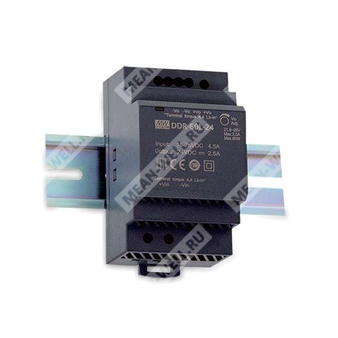

DDR-60G-5 - компактный 60-Вт DC-DC преобразователь для питания низковольтных промышленных цепей на DIN рейку.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| DDR | Серия DC-DC преобразователей для монтажа на DIN рейку |
| 60 | Номинальная мощность 60 Вт |
| G | Входной диапазон 9–36 В постоянного тока |
| 5 | Выходное напряжение 5 В постоянного тока |
Назначение и особенности
DDR-60G-5 представляет собой импульсный DC-DC преобразователь серии DDR-60, предназначенный для установки на DIN рейку и преобразования постоянного входного напряжения в стабилизированное выходное напряжение 5 В. Изделие ориентировано на промышленную автоматику, системы управления, телекоммуникационное оборудование, сети связи и другие области, где требуется компактный источник питания с гальванической развязкой и широким диапазоном входного напряжения.
Серия характеризуется ультратонким исполнением корпуса шириной 52,5 мм, естественным охлаждением, встроенными защитными функциями и изоляцией входа относительно выхода на уровне 4 кВ DC. Для DDR-60G-5 указан входной диапазон 9–36 В DC, что соответствует группе G.
Области применения
- Промышленные системы управления
- Оборудование для производства полупроводников
- Автоматизация производства
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и передающие системы данных
Основные особенности
- Ширина корпуса: 52,5 мм
- Широкий входной диапазон: 9–36 В DC
- Диапазон рабочих температур: от -40 до +85 °C
- Не требуется минимальная нагрузка
- Регулировка выходного напряжения: ±10%
- Охлаждение за счет свободной конвекции воздуха
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15
- Защиты: короткое замыкание, перегрузка, перенапряжение, обратная полярность на входе, пониженное входное напряжение
- Гальваническая развязка вход-выход: 4 кВ DC
- Изолированное исполнение усиленного типа
Описание
Серия DDR-60 является 60-Вт DC-DC преобразователем для монтажа на DIN рейку с простым размещением в шкафах автоматики и распределительных системах. Для модификации DDR-60G-5 применяется вход 9–36 В DC и выход 5 В DC. Конструкция рассчитана на работу в промышленной среде при широком диапазоне температур, а также на применение в системах, где важны компактность, устойчивость к помехам и возможность установки в ограниченном пространстве.
Согласно документации, серия может использоваться в системах промышленного управления, системах безопасности, коммуникационном оборудовании и других областях. Наличие DC-buck/boost архитектуры повышает пригодность изделия для компенсации падения напряжения в длинных кабельных линиях и повышения уровня изоляции системы.
Параметры DDR-60G-5
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 10,8 А |
| Диапазон выходного тока | 0–10,8 А |
| Номинальная мощность | 54 Вт |
| Пульсации и шум | 60 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время запуска и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 5 мс при входе 24 В DC |
| Внешняя емкость нагрузки, максимум | 6800 мкФ |
| Защита от перегрузки | 105–135% от номинальной выходной мощности; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75–7 В; тип защиты: отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 9–36 В DC |
| Типовой входной ток | 3 А при 24 В DC |
| Типовой пусковой ток | 20 А при 24 В DC |
| КПД, типовое значение | 87,5% |
| Защита от обратной полярности | На внутреннем MOSFET, без повреждения; автоматическое восстановление после устранения аварии |
| Порог блокировки при понижении входного напряжения | Включение при 9 В, отключение при 8,5 В |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | Вход-выход: 4 кВ DC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и устойчивость к помехам
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Эмиссия по проводам | BS EN/EN55032 | Класс A |
| Излучаемые помехи | BS EN/EN55032 | Класс A для I/O кабеля 1 м, класс B для I/O кабеля 30 см |
| Напряжение фликера | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| EFT / Burst | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Нормы ЭМС | BS EN/EN55024, BS EN/EN61000-6-2 | BS EN/EN50082-2 |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | от -40 до +85 °C |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
| Рабочая высота | 5000 м |
Надежность, конструкция, масса и габариты
| Параметр | Значение |
|---|---|
| MTBF | 611 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 52,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 216 г |
| Упаковка | 60 шт.; 14 кг; 0,97 CUFT |
Прочее
| Параметр | Значение |
|---|---|
| Ограничение по температурному снижению нагрузки | См. кривую снижения мощности |
| Максимальное входное напряжение по группе G | 36 В DC |
| Тип монтажа | На DIN рейку TS35/7.5 или TS35/15 |
Примечания
- Все параметры, специально не оговоренные в таблице, измеряются при нормальном входном напряжении (24 В DC для G-типа, 48 В DC для L-типа), номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность линии и нестабильность нагрузки.
- Кривая снижения мощности приведена для работы при естественной конвекции, при высоте установки до 2000 м и может требовать дополнительного снижения при повышенной высоте.
- Источник питания рассматривается как независимый компонент; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для проверки ЭМС следует руководствоваться тестированием на уровне конечной системы и испытаниями компонентов питания, если требуется.
- При высоте эксплуатации выше 2000 м (6500 футов) и для моделей с вентилятором или без вентилятора должны учитываться соответствующие ограничения по температуре окружающей среды.
