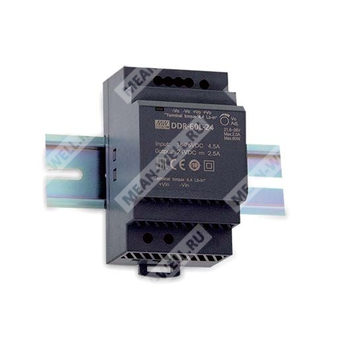

DDR-60L-12 - компактный DC-DC преобразователь 60 Вт для питания промышленной аппаратуры на DIN рейку.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DDR | Серия преобразователей постоянного тока для установки на DIN рейку |
| 60 | Номинальная мощность 60 Вт |
| L | Вариант с широким диапазоном входного напряжения 18…75 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности
DDR-60L-12 представляет собой DC-DC преобразователь серии DDR-60, предназначенный для монтажа на DIN рейку и преобразования постоянного входного напряжения широкого диапазона в стабилизированное выходное напряжение 12 В. Изделие ориентировано на применение в системах промышленного управления, автоматизации, связи и прочих областях, где требуется компактный источник питания с гальванической развязкой, широким диапазоном входа и защитными функциями.
Серия отличается узким корпусом шириной 52,5 мм, свободной конвекцией охлаждения, отсутствием минимальной нагрузки и возможностью регулировки выходного напряжения в пределах ±10%.
Области применения
- Промышленные системы управления
- Оборудование для полупроводникового производства
- Системы фабричной автоматизации
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и дата-центровые системы
Описание
Серия DDR-60 — это 60-ваттные преобразователи постоянного тока в исполнении для DIN рейки с упрощённым монтажом, шириной корпуса 52,5 мм, широким диапазоном рабочих температур от -40 до +85 °C, гальванической развязкой входа и выхода 4 кВ постоянного тока и регулируемым выходным напряжением. Для модификации DDR-60L-12 применяется входной диапазон 18…75 В постоянного тока и номинальное выходное напряжение 12 В.
Изделие оснащено функциями защиты от короткого замыкания, перегрузки, перенапряжения на выходе, переполюсовки входа и пониженного входного напряжения. Выход стабилизирован, допускается эксплуатация в промышленной среде при высокой степени электромагнитной совместимости.
Расшифровка параметров DDR-60L-12
| Параметр | Значение |
|---|
| Серия | DDR-60 |
| Исполнение по входу | L, вход 18…75 В постоянного тока |
| Выходное напряжение | 12 В постоянного тока |
| Номинальная мощность | 60 Вт |
Таблица параметров: выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0…5 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 75 мВ п-п |
| Диапазон подстройки выходного напряжения | 9…13,2 В |
| Допуск по выходному напряжению | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время установки, время нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 10 мс при входе 48 В постоянного тока |
| Ёмкость внешнего конденсатора нагрузки | 4700 мкФ |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 13,8…16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим автоматическим восстановлением при повторной подаче питания |
| Защита от обратной полярности | Встроенный MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Защита от пониженного входного напряжения | Power ON ≥ 18 В, Power OFF ≤ 17 В |
Таблица параметров: вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 18…75 В постоянного тока |
| Номинальный входной ток | 1,5 А при 48 В постоянного тока |
| Пусковой ток | 20 А при 48 В постоянного тока |
| Ультра широкий диапазон входа | 4:1 |
Таблица параметров: окружающая среда и эксплуатация
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | Компонент: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: в соответствии с IEC60068-2-6 |
| Рабочая высота | 5000 м |
Таблица параметров: безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 4 кВ постоянного тока |
| Сопротивление изоляции | Вход/выход > 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия, проводимые помехи | BS EN/EN55032, класс A |
| Эмиссия, излучаемые помехи | BS EN/EN55032, класс A для I/O кабеля 1 м, класс B для I/O кабеля 30 см |
| Эмиссия, flicker | BS EN/EN61000-3-3 |
| Иммунитет, ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Иммунитет, излучаемое поле | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Иммунитет, EFT/Burst | BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Иммунитет, Surge | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; критерий A |
| Иммунитет, проводимые помехи | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Иммунитет, магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
Таблица параметров: надёжность и конструктив
| Параметр | Значение |
|---|
| MTBF | 611 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 52,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса и упаковка | 216 г; 60 шт. / 14 кг / 0,97 куб. фута |
| Совместимый DIN профиль | TS35/7.5 или TS35/15 |
| Охлаждение | Свободная конвекция воздуха |
Примечания
- Если параметры не указаны особо, они измерены при номинальном входном напряжении (G24 Vdc, L48 Vdc), номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; следует обращаться к кривой дерейтирования для подробностей.
- Источник питания рассматривается как независимый узел; перед окончательной эксплуатацией система должна быть подтверждена на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний ЭМС следует обращаться к тестированию ЭМС компонентов.
- Температурная характеристика окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
