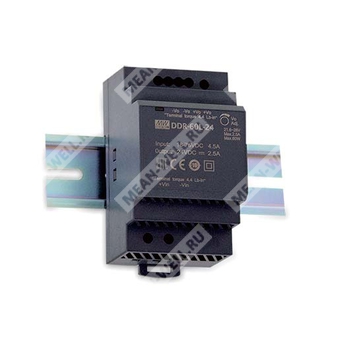

DDR-60L-15 - преобразователь постоянного тока мощностью 60 Вт для монтажа на DIN рейку с регулируемым выходом 15 В.
Назначение: промышленный DC-DC преобразователь серии DDR-60, предназначенный для питания нагрузок в системах автоматизации, связи, контроля и электроники при установке на DIN рейку.
Расшифровка партномера
| Обозначение |
Расшифровка |
| DDR |
Серия DIN реечных DC-DC преобразователей |
| 60 |
Номинальная мощность 60 Вт |
| L |
Низковольтный входной диапазон 18–75 В DC |
| 15 |
Номинальное выходное напряжение 15 В DC |
Краткое описание
DDR-60L-15 представляет собой DC-DC преобразователь серии DDR-60 в исполнении для установки на DIN рейку, с входом 18–75 В DC, выходом 15 В DC и выходной мощностью 60 Вт. Устройство рассчитано на промышленное применение, имеет широкую регулировку выходного напряжения, расширенные виды защит, гальваническую развязку 4 кВ DC и естественное воздушное охлаждение.
Особенности
- Ширина корпуса 52,5 мм, исполнение для установки на DIN рейку TS35/7.5 или TS35/15.
- Широкий входной диапазон 18–75 В DC.
- Выход 15 В DC, номинальный ток 4 А.
- Диапазон регулировки выходного напряжения 13,5–16,5 В.
- Мощность 60 Вт.
- КПД типовое значение 92%.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Гальваническая развязка вход–выход 4 кВ DC.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа, пониженное входное напряжение.
- Не требуется минимальная нагрузка.
- Подходит для промышленного управления, систем связи и других областей.
Применение
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
15 В DC |
| Номинальный ток |
4 А |
| Диапазон тока |
0–4 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум, макс. |
75 мВ п-п |
| Диапазон подстройки выходного напряжения |
13,5–16,5 В |
| Стабилизация по входному напряжению |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Точность установки |
±2,0% |
| Время установки и нарастания |
120 мс, 85 мс при полной нагрузке |
| Время удержания |
Не указано отдельно для данной модификации, в таблице серии приведено значение для исполнения G-type: 5 мс при 24 В DC; для L-type: 10 мс при 48 В DC |
| Внешняя ёмкость нагрузки, макс. |
3300 мкФ |
Параметры входа
| Параметр |
Значение |
| Входное напряжение |
18–75 В DC |
| Типовой входной ток |
1,5 А при 48 В DC |
| Типовой пусковой ток |
20 А при 48 В DC |
| Диапазон пониженного входного напряжения |
Power ON ≥18 В; Power OFF ≤17 В |
Параметры защиты
| Параметр |
Значение |
| Перегрузка |
105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
17,25–20,25 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от переполюсовки |
Внутренний MOSFET, без повреждений, автоматическое восстановление после устранения неисправности |
| Защита от пониженного входного напряжения |
Есть |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C, с учётом дерating curve |
| Рабочая влажность |
5–95% RH, без конденсации |
| Температура хранения и влажность хранения |
-40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…60 °C |
| Вибрация |
Компонент: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: согласно IEC 60068-2-6 |
| Высота эксплуатации |
5000 м |
| Охлаждение |
Свободная конвекция воздуха |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход–выход: 4 кВ DC |
| Сопротивление изоляции |
Вход–выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
| Эмиссия по проводам |
BS EN/EN55032, класс A |
| Излучаемые помехи |
BS EN/EN55032, класс A для кабеля I/O 1 м; класс B для кабеля I/O 30 см |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; 6 кВ контакт; критерий A |
| Излучаемое радиополе |
BS EN/EN61000-4-3, уровень 3: 10 В/м; критерий A |
| Быстрые переходные процессы / импульсные помехи |
BS EN/EN61000-4-4, уровень 3: 2 кВ; критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия; критерий A |
| Кондуктивные помехи |
BS EN/EN61000-4-6, уровень 3: 10 В; критерий A |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4: 30 А/м; критерий A |
| Иммунитет ЭМС |
BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
Конструкция, размеры и масса
| Параметр |
Значение |
| Габаритные размеры |
52,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса |
216 г |
| Упаковка |
60 шт. / 14 кг / 0,97 куб. фута |
| Совместимый DIN-рейка |
TS35/7.5 или TS35/15 |
MTBF
| Параметр |
Значение |
| Средняя наработка на отказ |
611 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измеряются при номинальном входном напряжении: 24 В DC для G-type и 48 В DC для L-type, при номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулировку линии и регулировку нагрузки.
- Для корректного выбора по температуре необходимо учитывать дерейтинг-кривую.
- Источник питания рассматривается как независимый блок, однако окончательное оборудование должно подтверждать соответствие требованиям ЭМС в составе системы.
- Для настройки и проведения испытаний ЭМС следует обращаться к испытаниям компонентов источников питания.
