DDR-60L-5
нет на складе

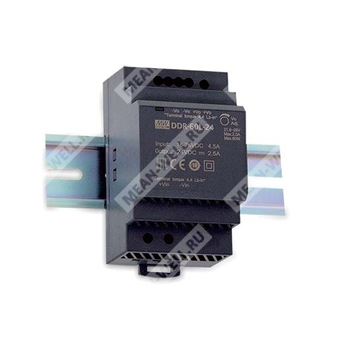

DDR-60L-5 - DC-DC преобразователь 60 Вт для монтажа на DIN рейку с регулируемым выходом 5 В.
Расшифровка партномера
| DDR | Серия DIN реечных DC-DC преобразователей |
| 60 | Номинальная мощность 60 Вт |
| L | Широкий диапазон входного напряжения 18–75 В постоянного тока |
| 5 | Выходное напряжение 5 В постоянного тока |
Краткое описание
DDR-60L-5 представляет собой 60-ваттный DC-DC преобразователь для установки на DIN рейку, предназначенный для промышленного применения в системах управления, связи и автоматизации. Модель относится к серии с ультраузким корпусом шириной 52,5 мм, естественным воздушным охлаждением, широким входным диапазоном 18–75 В и регулируемым выходом 5 В ±10%.
Особенности
- Ширина корпуса всего 52,5 мм, исполнение с малой установочной шириной.
- Ультраширокий диапазон входного напряжения 4:1.
- Рабочий диапазон температуры окружающей среды от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Регулировка выходного напряжения ±10%.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7,5 или TS-35/15.
- Защита от короткого замыкания, перегрузки, перенапряжения, переполюсовки входа и пониженного входного напряжения.
- Изоляция вход-выход 4 кВ DC, усиленная изоляция.
- Срок службы по MTBF: 611 тыс. часов минимум.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Основные параметры
| Параметр | Значение |
| Серия | DDR-60 |
| Исполнение | DIN реечный DC-DC преобразователь |
| Номинальная мощность | 60 Вт |
| Выходное напряжение | 5 В |
| Диапазон входного напряжения | 18–75 В DC |
| Номинальный выходной ток | 12 А |
| Диапазон выходного тока | 0–12 А |
| Максимальная выходная мощность | 60 Вт |
| Ширина пульсаций и шумов | 60 мВ п-п |
| КПД типовой | 87,5 % |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Допуск по выходному напряжению | ±2,0 % |
| Регулирование по сети | ±0,5 % |
| Регулирование по нагрузке | ±1,5 % |
| Время запуска и нарастания | 120 мс, 85 мс при полной нагрузке |
| Время удержания | 5 мс при входе 24 В DC |
| Пусковой ток | 1,5 А при 48 В DC |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 18–75 В DC |
| Пусковой ток типовой | 1,5 А при 48 В DC |
| Ток холостого хода | 3 А при 24 В DC |
| Работа при пониженном входном напряжении | Да, с защитой отключения по пониженному напряжению |
| Защита от переполюсовки входа | Внутренний MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Порог отключения по пониженному входному напряжению | Питание: включение при ≥18 В, выключение при ≤17 В |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальный выходной ток | 12 А |
| Диапазон выходного тока | 0–12 А |
| Номинальная мощность | 60 Вт |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В |
| Пульсации и шум | 60 мВ п-п |
| Допуск по выходному напряжению | ±2,0 % |
| Регулирование по сети | ±0,5 % |
| Регулирование по нагрузке | ±1,5 % |
| Защита от перегрузки | 105–135 % от номинальной выходной мощности; режим ограничения постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
Защита и устойчивость
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | Есть |
| Защита от перенапряжения | Есть |
| Защита от обратной полярности входа | Есть |
| Защита от пониженного входного напряжения | Есть |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ DC |
| Сопротивление изоляции вход-выход | Более 100 МОм / 500 В DC / 25 °C / 70 % RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 5–95 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 5–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC60068-2-6 |
| Высота эксплуатации | 5000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, IEC 62368-1, EAC TP TC 004 |
| Стандарты ЭМС | BS EN/EN55032, BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN61000-3-3, BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8 |
| Эмиссия по проводимым помехам | Класс A |
| Эмиссия по излучаемым помехам | Класс A для I/O кабеля 1 м, класс B для I/O кабеля 30 см |
| Стойкость к электростатическому разряду | Уровень 3, 8 кВ воздушный разряд; уровень 3, 6 кВ контактный разряд; критерий A |
| Стойкость к радиочастотному полю | Уровень 3, 10 В/м; критерий A |
| Стойкость к быстрым переходным процессам | Уровень 3, 2 кВ; критерий A |
| Стойкость к импульсным помехам | Уровень 3, 1 кВ «линия-линия»; критерий A |
| Стойкость к кондуктивным помехам | Уровень 3, 10 В; критерий A |
| Стойкость к магнитному полю | Уровень 4, 30 А/м; критерий A |
| Мерцание напряжения | Соответствует BS EN/EN61000-3-3 |
MTBF, габариты и упаковка
| Параметр | Значение |
| MTBF | 611 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 52,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 216 г |
| Упаковка | 60 шт.; 14 кг; 0,97 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при нормальном входном напряжении: G-тип — 24 В DC, L-тип — 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием витой пары длиной 12" с оконечным параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулирование по линии и регулирование по нагрузке.
- Поскольку для надежной работы может потребоваться снижение выходной мощности, необходимо проверять дерейтинг-кривую.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Рекомендации по испытаниям ЭМС компонентов питания см. на сайте производителя.
- Для высот эксплуатации выше 2000 м температура окружающей среды снижается: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
