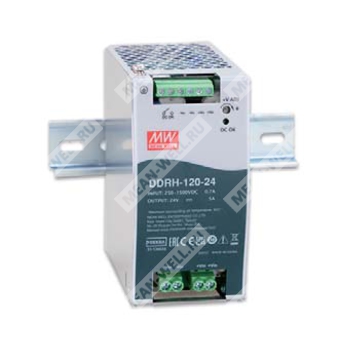

DDRH-120-12 - высоконадежный DIN реечный DC-DC преобразователь 120 Вт для питания нагрузок от широкого диапазона постоянного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DDRH | Серия высоконадежных DC-DC преобразователей Mean Well для промышленного применения |
| 120 | Номинальная мощность 120 Вт |
| 12 | Выходное напряжение 12 В |
Краткое назначение
DDRH-120-12 предназначен для преобразования сверхширокого входного постоянного напряжения в стабилизированное выходное напряжение 12 В для промышленной аппаратуры и энергетических систем.
Описание
Серия DDRH-120 представляет собой высоконадежные DC-DC преобразователи для монтажа на DIN рейку, рассчитанные на работу от ультраширокого входного диапазона 250–1500 В постоянного тока. Модель DDRH-120-12 обеспечивает номинальную выходную мощность 120 Вт и предназначена для применения в системах промышленной автоматики, телекоммуникационного оборудования, энергетики, фотоэлектрических установок, систем накопления энергии, зарядной инфраструктуры и иных областях, где требуется стабильное питание от высоковольтной шины постоянного тока.
Конструктивно изделие выполнено в узком корпусе шириной 63 мм, рассчитано на установку на рейки TS35/7.5 или TS35/15, имеет естественное воздушное охлаждение без вентилятора и включает полный набор защит по входу и выходу. Преобразователь поддерживает гальваническую развязку I/O с уровнем изоляции 4 кВ AC и обладает индустриальным уровнем помехоустойчивости.
Особенности
- Ультраширокий входной диапазон 250–1500 В постоянного тока.
- Выдерживает входной импульс 1700 В постоянного тока в течение 10 секунд.
- Узкий корпус шириной 63 мм.
- Гальваническая развязка вход/выход 4 кВ AC.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение, обратная полярность входа.
- Безвентиляторное охлаждение за счет естественной конвекции.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Работа в расширенном температурном диапазоне.
- Выходное напряжение регулируется.
- Контакт сигнализации DC OK.
- Компактное решение для промышленных систем постоянного тока.
Области применения
- Фотovoltaическая генерация.
- Системы возобновляемой энергетики.
- Преобразование высокого напряжения и распределенные системы постоянного тока.
- Промышленные системы управления.
- Полупроводниковое производственное оборудование.
- Электромеханические установки.
- Централизованные DC-шины.
- Системы накопления энергии.
- Зарядные станции и зарядная инфраструктура.
- Железнодорожные и иные транспортные приложения.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 8,4 А |
| Диапазон выходного тока | 0–8,4 А |
| Номинальная выходная мощность | 100,8 Вт |
| Диапазон регулировки выходного напряжения | 12–15 В |
| Погрешность установки и регулировки напряжения | ±1,5% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,5% |
| Пульсации и шум | 120 мВ п-п |
| Емкость внешней нагрузки, максимум | 4000 мкФ |
| Эффективность при 300 В постоянного тока | 88% |
| Эффективность при 800 В постоянного тока | 87% |
| Эффективность при 1500 В постоянного тока | 84% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 250–1500 В постоянного тока |
| Пусковой ток, холодный старт | 300 А / 1500 В; 200 А / 800 В; 70 А / 250 В |
| Потребляемая мощность на холостом ходу | Указана в документе как низкая |
| Защита от обратной полярности входа | Встроенный мостовой диод, автоматическое восстановление без повреждения |
| Порог пониженного входного напряжения | 200–230 В постоянного тока |
| Уровень возврата пониженного входного напряжения | 230–245 В постоянного тока |
| Категория перенапряжения | II |
| Рабочая высота | 5000 м |
| Внешний входной предохранитель | 4 А / 1500 В постоянного тока, обязателен |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Срабатывание в режиме «попытка запуска» при выходном напряжении менее 55%; автоматическое восстановление после устранения причины. При сохранении аварии и выходном напряжении 55–100% — ограничение тока с автоматическим восстановлением после устранения неисправности. |
| Перенапряжение | 16,5–21 В |
| Тип защиты от перенапряжения | Срабатывание в режиме «попытка запуска», автоматическое восстановление после устранения причины |
| Перегрев | Срабатывание в режиме «попытка запуска», автоматическое восстановление после устранения причины |
Функции
| Параметр | Значение |
| Сигнал DC OK | Релейный контакт |
| Номинал контакта DC OK | 30 В / 1 А, активная нагрузка |
| Состояние контакта | Замкнут при включенном источнике и наличии DC OK; разомкнут при отключении или аварии DC Fail |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+80 °C |
| Особенность температурного диапазона | При температуре выше +50 °C требуется дерейтинг |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтажный зажим: соответствует IEC60068-2-6 |
| Снижение нагрузки по температуре | См. кривую дерейтирования |
| Снижение нагрузки по высоте | См. кривую высоты |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, BS EN/EN62109-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 3,75 кВ AC; O/P-FG: 2 кВ AC; O/P-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), класс A; проводимые помехи — класс A; излучаемые помехи — класс A |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт, критерий A |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3, уровень 4: 2 кВ/Вin+ ~ Vin-, 4 кВ/Vin ~ FG, критерий A |
| EFT/пачки импульсов | BS EN/EN61000-4-4, уровень 3: 2 кВ, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4: 30 А, критерий A |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3: 10 В, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 3: 10 В, критерий A |
MTBF
| Методика | Значение |
| MIL-HDBK-217F (25 °C) | 257,2 тыс. ч |
| Telcordia TR/SR-332 (Bellcore) (25 °C) | 1596,3 тыс. ч |
Размеры и масса
| Параметр | Значение |
| Габариты | 63 × 125,2 × 115 мм (Ш × В × Г) |
| Масса | 0,845 кг |
| Упаковка | 12 шт. / 12,6 кг / 1,02 куб. фута |
Назначение выводов
| Клеммная колодка | Номера контактов | Назначение |
| TB1, TB2 | 1,2 | −Vin |
| TB1, TB2 | 3,4 | +Vin |
| TB3 | 1,2 | Релейный контакт DC OK |
| TB3 | 3,4 | −Vo |
| TB3 | 5,6 | +Vo |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 800 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск по напряжению включает допуски установки, регулировки сети и нагрузки.
- При низком входном напряжении может потребоваться дерейтинг. Для подробностей следует использовать кривую дерейтирования.
- Дерейтирование по температуре для модулей с вентиляторным охлаждением указано отдельно; для данной модели применяется естественная конвекция.
- Рекомендуемые зазоры при монтаже: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при длительной работе с полной нагрузкой.
- При размещении устройства в смежном оборудовании требуется обеспечить не менее 15 мм зазора.
- Источник питания считается компонентом, который будет установлен в составе конечного оборудования; конечное изделие должно быть подтверждено на соответствие директивам ЭМС.
