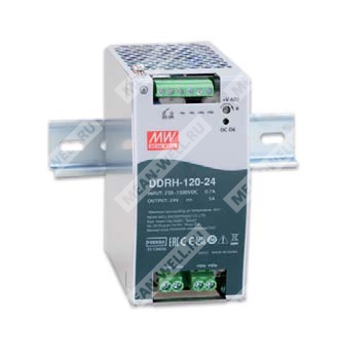

DDRH-120-24 - изолированный DC-DC преобразователь на DIN рейку для высоковольтных входных шин и промышленного питания.
Расшифровка партномера
| Позиция | Расшифровка |
| DDRH | Серия высоконадежных DC-DC преобразователей с ультрашироким диапазоном входного напряжения, монтаж на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и область применения
DDRH-120-24 представляет собой высоконадежный изолированный DC-DC преобразователь серии DDRH-120 для монтажа на DIN рейку, предназначенный для преобразования постоянного напряжения высоковольтной шины в стабилизированное низковольтное напряжение питания. Устройство ориентировано на промышленную автоматизацию, энергетические системы, телекоммуникационные установки, системы накопления энергии, зарядные станции, инверторные решения и иные приложения с требованием к широкому входному диапазону, гальванической развязке и высокой устойчивости к промышленным помехам.
Краткая характеристика серии
- Ультраширокий входной диапазон 250…1500 В постоянного тока.
- Номинальная выходная мощность 120 Вт.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Гальваническая развязка вход/выход 4 кВ переменного тока.
- Бескулерная схема охлаждения за счет свободной конвекции воздуха.
- Промышленный уровень помехоустойчивости и соответствие требованиям для промышленной среды.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, защита от обратной полярности входа, блокировка при пониженном входном напряжении.
- Регулируемое выходное напряжение.
- Релейный контакт DC OK.
- Конформное покрытие.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 250…1500 В постоянного тока |
| Пусковой ток, холодный старт | 300 А / 1500 В; 200 А / 800 В; 70 А / 250 В |
| Категория перенапряжения | II |
| Защита от обратной полярности входа | Внутренний мостовой диод, автоматическое восстановление после устранения неисправности, без повреждения |
| Блокировка при пониженном входном напряжении | Диапазон срабатывания: 200…230 В постоянного тока; диапазон восстановления: 230…245 В постоянного тока |
| Предохранитель по входу | 4 А / 1500 В постоянного тока, обязателен |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 5 А |
| Диапазон выходного тока | 0…5 А |
| Номинальная мощность | 120 Вт |
| Диапазон регулировки выходного напряжения | 24…29 В |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 240 мВ п-п |
| Емкостная нагрузка на выходе, максимум | 2500 мкФ |
| КПД типовой | 89% при 300 В; 90% при 800 В; 86% при 1500 В |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Режим защиты при перегрузке | Hiccup; при выходном напряжении менее 55% — автоматическое восстановление после устранения условия; при постоянном ограничении тока — восстановление после устранения неисправности в диапазоне 55…100% номинального выходного напряжения |
| Перенапряжение | 33…42 В |
| Режим защиты при перенапряжении | Hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Hiccup, автоматическое восстановление после устранения неисправности |
Функциональные сигналы
| Параметр | Значение |
| Сигнал DC OK | Релейный контакт, максимальный ток 30 В / 1 А, нагрузка резистивная |
| Состояние контакта | Замкнут — блок питания включен / DC OK; разомкнут — блок питания выключен / авария DC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Снижение нагрузки по температуре | Свыше +50 °C требуется дерейтинг |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Максимальная высота эксплуатации | 5000 м |
| Категория по высоте монтажа | ОКС II согласно EN62109-1, 2000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, BS EN/EN62109-1, EAC TP TC 004 |
| Стандарты помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2 |
| Эмиссия | BS EN/EN55032 (CISPR32), класс A по проводимым и излучаемым помехам |
| ESD | Уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт, критерий A |
| Радиопомехоустойчивость | Уровень 3: 10 В, критерий A |
| Быстрые переходные процессы | Уровень 3: 2 кВ, критерий A |
| Импульсные помехи | Уровень 4: 2 кВ Vin+ ~ Vin−, 4 кВ Vin ~ FG, критерий A |
| Промышленное магнитное поле | Уровень 4: 30 А, критерий A |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 3,75 кВ AC; O/P-FG: 2 кВ AC; O/P-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 63 × 125,2 × 115 мм (Ш × В × Г) |
| Кейс | 979 |
| Монтаж | DIN рейка TS35/7.5 или TS35/15 |
| Таблица назначения выводов TB1/TB2 | 1,2 — -Vin; 3,4 — +Vin |
| Таблица назначения выводов TB3 | 1,2 — контакт реле DC OK; 3,4 — -Vo; 5,6 — +Vo |
Масса и упаковка
| Параметр | Значение |
| Масса | 0,845 кг |
| Упаковка | 12 шт. / 12,6 кг / 1,02 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 257,2 тыс. ч минимум по MIL-HDBK-217F (25 °C); 1596,3 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
Примечания
- Все параметры, не специально указанные, измерены при входном напряжении 800 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по линии и по нагрузке.
- Дерейтинг может требоваться при низком входном напряжении; следует учитывать кривую дерейтинга.
- Дерейтинг по температуре составляет 3,5% на каждые 1000 м для моделей с вентилятором при высоте свыше 2000 м, в документе указано значение до 6500 ft.
- Рекомендуемые зазоры при постоянной полной нагрузке: 40 мм сверху, 20 мм снизу, 5 мм слева и справа.
- При размещении в закрытом корпусе рекомендуется предусматривать вентиляционные меры.
- Предохранитель по входу обязателен.
