DDRH-15-12DR

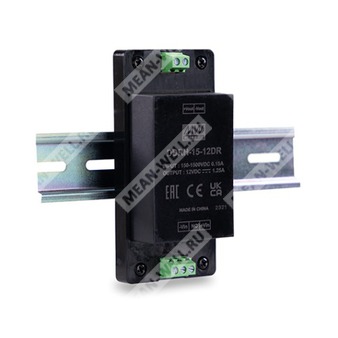

DDRH-15-12DR - изолированный высоковольтный DC-DC преобразователь 15 Вт для монтажа на DIN рейку.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDRH | Серия высоконадежных DC-DC преобразователей с ультрашироким входным диапазоном |
| 15 | Номинальная мощность 15 Вт |
| 12 | Выходное напряжение 12 В |
| DR | Исполнение для установки на DIN рейку |
Назначение и особенности
DDRH-15-12DR представляет собой высоконадежный преобразователь постоянного тока в постоянный ток с ультрашироким входным диапазоном 150…1500 В постоянного тока и гальванической развязкой, предназначенный для питания нагрузки стабильным напряжением 12 В. Изделие выполнено в исполнении для установки на DIN рейку и рассчитано на применение в промышленной автоматике, энергетике, системах связи, накопителях энергии, зарядной инфраструктуре и распределённых высоковольтных DC-шинах.
Особенности
- Ультраширокий входной диапазон 150…1500 В постоянного тока.
- Номинальная мощность 15 Вт.
- Выход 12 В.
- Коэффициент преобразования 10:1.
- Высокая изоляция вход-выход 4 кВ переменного тока, усиленная изоляция.
- Безвентиляторное исполнение, полностью залитая конструкция, охлаждение естественной конвекцией.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Работа в расширенном температурном диапазоне от -40 до +80 °C.
- Возможность работы на высоте до 5000 м.
- Низкие пульсации и шум.
- Полный комплекс защит.
Области применения
- Фотовольтаическая генерация.
- Возобновляемые энергетические системы.
- Преобразование высокого напряжения и частоты.
- Промышленные системы управления.
- Полупроводниковое производственное оборудование.
- Электромеханические устройства.
- Централизованные DC-шины.
- Системы накопления энергии.
- Зарядная инфраструктура.
- Железнодорожные системы.
Описание
Серия DDRH-15 — это высоконадежные ультравысоковольтные DC-DC преобразователи, предназначенные для формирования стабильного напряжения нагрузки в системах с очень широким диапазоном входного напряжения. Конструкция ориентирована на промышленное применение, отличается компактными габаритами, высокой помехоустойчивостью, расширенным температурным диапазоном и возможностью эксплуатации на большой высоте. Исполнение DDRH-15-12DR предназначено для установки на DIN рейку и соответствует требованиям к использованию в системах промышленной автоматизации, телекоммуникаций и распределённой энергетики.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 150…1500 В постоянного тока |
| Номинальное входное напряжение | 800 В постоянного тока |
| Входной фильтр | Встроенный конденсатор |
| Внешний входной предохранитель | 4 А / 1500 В постоянного тока, обязателен |
| Пусковой ток | До 150 А при Vin = 800 В постоянного тока, холодный пуск |
| Напряжение включения | 147 В постоянного тока |
| Напряжение выключения | 137 В постоянного тока |
| Защита от переполюсовки входа | Внутренний мостовой диод, без повреждения, восстановление после устранения причины |
| Время запуска | Не более 1 с при 150…1500 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальная мощность | 15 Вт |
| Выходной ток | 1,25 А |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 100 мВ пик-пик |
| Регулирование по линии | ±1% |
| Регулирование по нагрузке | ±1% при изменении нагрузки от 10% до 100% |
| Допустимая ёмкость нагрузки | 1250 мкФ |
| Частота преобразования | 25…75,6 кГц |
| Холостой ток | 0,2 мА |
Защита
| Параметр | Значение |
| Короткое замыкание | Тип защиты: прерывистый режим, непрерывное автоматическое восстановление |
| Перегрузка | 110…300% от номинальной выходной мощности |
| Перенапряжение | Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Превышение пониженного входного напряжения | Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
Эксплуатация
| Параметр | Значение |
| Рабочая температура | -40…+80 °C, с учетом снижения мощности после +50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,02% / °C (0…50 °C) |
| Вибрация | Компонент: 10…500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтажная клипса: соответствует IEC60068-2-6 |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II; согласно EN62109-1; высота до 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1 (LVD), EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032, класс A с внешними компонентами |
| Проводимые помехи | BS EN/EN55032, класс A с внешними компонентами |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В, критерий A |
| Устойчивость к EFT/пачкам | BS EN/EN61000-4-4, уровень 2, 0,5 кВ, критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 2 кВ / Vin+ к Vin-, критерий A |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
Надежность и конструкция
| Параметр | Значение |
| MTBF | 388 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Негорючий черный пластик, класс UL 94V-0 |
| Материал компаунда | UL 94V-0 |
| Материал выводов | Основание: медь; покрытие: матовое олово |
Габариты
| Исполнение | Размеры, мм |
| DDRH-15-xxP | 76,2 × 50,8 × 25 |
| DDRH-15-xxST | 122,3 × 57,3 × 32 |
| DDRH-15-xxDR | 122,3 × 57,3 × 43,5 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | NC |
| 3 | +Vin |
| 4 | +Vout |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
| Исполнение | DDRH-15-xxDR |
| Количество в лотке | 6 шт. |
| Масса одного лотка | 1,46 кг |
| Максимум в коробке | 18 шт. |
| Масса коробки | 5,4 кг |
| Тип упаковки | Антистатический пластиковый блистер, антистатическая пена, коробка |
| Размер коробки | 400 × 320 × 225 мм |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 800 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием пары проводов длиной 12 дюймов, оконцованных параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Снижение допустимой мощности при высоте выше 2000 м составляет 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором.
