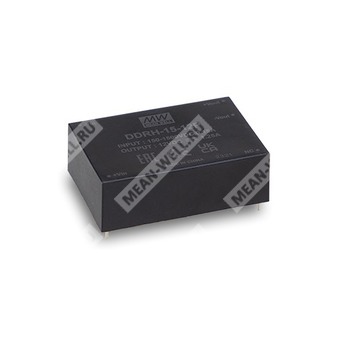

DDRH-15-12P
нет на складе
DDRH-15-12P - изолированный DC-DC преобразователь для работы от сверхширокого входного диапазона 150–1500 ВDC.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDRH | Серия высоконадежных DC-DC преобразователей |
| 15 | Номинальная мощность 15 Вт |
| 12 | Выходное напряжение 12 В |
| P | Исполнение для монтажа на печатную плату |
Особенности
- Ультраширокий диапазон входного напряжения: 150–1500 ВDC, отношение 10:1.
- Входно-выходная изоляция 4 кВAC, усиленная изоляция.
- Защита от короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения и переполюсовки входа постоянного тока.
- Безвентиляторное исполнение, полностью залитая конструкция, охлаждение за счет естественной конвекции.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15 для исполнения DR.
- Рабочая температура: от -40 до +80 °C.
- Высота эксплуатации до 5000 м.
- Низкие пульсации и шум.
Назначение
- Фотоэлектрическая генерация.
- Системы возобновляемой энергетики.
- Преобразование высокого напряжения.
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Электромеханические устройства.
- Централизованные системы шины постоянного тока.
- Системы накопления энергии.
- Зарядные станции.
- Железнодорожная техника.
Описание
DDRH-15-12P представляет собой высоконадежный изолированный DC-DC преобразователь серии DDRH-15, предназначенный для питания нагрузки стабилизированным напряжением 12 В при работе от экстремально широкого входного диапазона 150–1500 ВDC. Модель ориентирована на применения в энергетике, промышленной автоматике и инфраструктуре постоянного тока, где требуется устойчивость к высоким входным напряжениям, высокая электрическая прочность и компактное исполнение для монтажа на печатную плату.
Конструкция устройства не содержит вентилятора, корпус полностью залит, а отвод тепла осуществляется посредством естественной конвекции. Модуль соответствует требованиям UL1741 и IEC62109-1, а также подходит для применения в условиях повышенной высоты, включая эксплуатацию до 5000 м. Серия рассчитана на работу в широком температурном диапазоне и снабжена полным набором защит.
Параметры
Вход
| Диапазон входного напряжения | 150–1500 ВDC |
| Номинальное входное напряжение | 800 ВDC |
| Входной фильтр | Встроенный конденсатор |
| Внешний входной предохранитель | 4 А / 1500 ВDC, требуется |
| Пусковой ток | До 150 А при Vin = 800 ВDC, холодный старт |
| Напряжение включения по пониженному входу | 137 ВDC |
| Напряжение отключения по пониженному входу | 147 ВDC |
| Защита от переполюсовки входа | Встроенный мостовой диод, без повреждений, автоматическое восстановление |
| Время запуска | Не более 1 с при 150–1500 ВDC |
Выход
| Выходное напряжение | 12 В |
| Допуск по выходному напряжению | ±2,0% |
| Номинальная мощность | 15 Вт |
| Выходной ток | 1,25 А |
| Пульсации и шум | 100 мВп-п |
| КПД | 78% тип. |
| Стабилизация по нагрузке | ±1% при изменении нагрузки от 10% до 100% |
| Стабилизация по сети | ±1% |
| Время удержания | Не менее 16 мс при Vin = 800 ВDC |
Защита
| Короткое замыкание | Режим hiccup, непрерывный, автоматическое восстановление |
| Перегрузка | 110–300% от номинальной выходной мощности |
| Перенапряжение | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатация
| Рабочая температура | От -40 до +80 °C |
| Снижение мощности | При температуре выше +50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02% / °C |
| Вибрация | Компонент: 10–500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтажная клипса: по IEC60068-2-6 |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II; согласно EN62109-1; высота до 5000 м |
Безопасность и ЭМС
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1 (LVD), EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4 кВAC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 VDC / 25 °C / 70% RH |
| Эмиссия по проводам | BS EN/EN55032, класс A с внешними компонентами |
| Излучаемая эмиссия | BS EN/EN55032, класс A с внешними компонентами |
| ЭМС-устойчивость к электростатическому разряду | BS EN/EN61000-4-2: уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный, критерий A |
| ЭМС-устойчивость к радиочастотному полю | BS EN/EN61000-4-3: уровень 3, 10 В, критерий A |
| ЭМС-устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4: уровень 2, 0,5 кВ, критерий A |
| ЭМС-устойчивость к импульсным помехам | BS EN/EN61000-4-5: уровень 4, 2 кВ между Vin+ и Vin-, критерий A |
| ЭМС-устойчивость к наведенным помехам | BS EN/EN61000-4-6: уровень 3, 10 В, критерий A |
Прочее
| Средняя наработка на отказ | 388 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Непроводящий черный пластик, класс UL 94V-0 |
| Материал компаунда | UL 94V-0 |
| Материал выводов | Основание: медь, покрытие: матовое олово |
| Габариты корпуса | 76,2 × 50,8 × 25 мм |
| Масса | 170 г |
| Упаковка | 6 шт. в лотке, 18 шт. в коробке |
| Масса упаковки | 1,2 кг на лоток; 4,6 кг на коробку |
| Стандартная упаковка | Антистатический пластиковый блистер, антистатическая пена, коробка 400 × 320 × 225 мм |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 800 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте свыше 2000 м.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование; итоговое изделие должно быть повторно проверено на соответствие директивам ЭМС.
