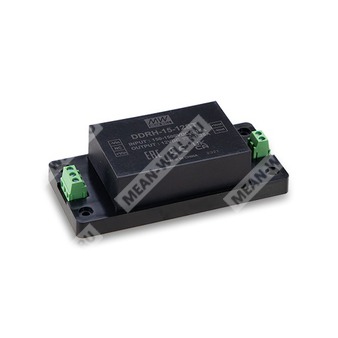

DDRH-15-12ST - высоконадёжный DC-DC преобразователь 15 Вт с ультрашироким входом 150–1500 Вdc и выходом 12 В для промышленного применения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| DDRH | Серия высоконадёжных преобразователей постоянного тока с ультрашироким входным диапазоном |
| 15 | Номинальная мощность 15 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Исполнение со винтовыми клеммами |
Назначение и особенности
DDRH-15-12ST относится к серии высоконадёжных преобразователей постоянного тока Mean Well для работы в системах с экстремально широким диапазоном входного напряжения. Компонент предназначен для формирования стабильного низковольтного питания из высоковольтной шины постоянного тока и ориентирован на промышленную электронику, энергетические системы и инфраструктурные применения.
Модель выполнена в полностью залитом, бескулерном исполнении с охлаждением за счёт свободной конвекции воздуха. Для данной серии характерны усиленная развязка между входом и выходом, наличие полного набора защит, работа в расширенном диапазоне температур, а также возможность монтажа на DIN рейку через исполнение DR либо применения других конструктивных вариантов серии.
Основные свойства
- Ультраширокий входной диапазон 150–1500 Вdc, номинальное значение 800 Вdc.
- Номинальная выходная мощность 15 Вт.
- Выходное напряжение 12 В.
- Усиленная изоляция вход/выход 4 кВ переменного тока.
- Бескулерное исполнение, полностью залитый корпус, охлаждение естественной конвекцией.
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения, понижения входного напряжения, переполюсовки входа.
- Серия рассчитана на промышленную автоматизацию, энергетику, телекоммуникации, накопители энергии, зарядную инфраструктуру, железнодорожные и иные высоковольтные применения.
- Соответствие требованиям UL1741 и IEC62109-1.
Области применения
- Фотовольтаическая генерация.
- Возобновляемые энергетические системы.
- Преобразование высокого напряжения и частоты.
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Электромеханическая аппаратура.
- Централизованные DC-шины.
- Системы накопления энергии.
- Зарядные станции и зарядная инфраструктура.
- Железнодорожные системы.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 150–1500 Вdc |
| Тип фильтра | Встроенный конденсатор |
| Внешний входной предохранитель | 4 А / 1500 Вdc, обязателен |
| Пусковой ток | До 150 А при Vin = 800 Вdc, холодный запуск |
| Порог включения УВЗ | 137 Вdc |
| Порог отключения УВЗ | 147 Вdc |
| Защита от переполюсовки | Встроенный мостовой диод, без повреждения, автоматическое восстановление после устранения неисправности |
| Время запуска | Не более 1 с при 150–1500 Вdc |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Точность выходного напряжения | ±1% |
| Номинальная мощность | 15 Вт |
| Выходной ток | 1,25 А |
| Остаточные пульсации и шум | 100 мВп-п |
| Стабилизация по линии | ±1% |
| Стабилизация по нагрузке | ±1% от 10% нагрузки до полной нагрузки |
| Рабочая частота преобразования | 25–75,6 кГц |
| Допустимая ёмкость нагрузки | 1250 мкФ |
| Время удержания | Не менее 16 мс при Vin = 800 Вdc |
Защиты
| Параметр | Значение |
| Короткое замыкание | Hiccup mode, непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–300% от номинальной выходной мощности |
| Перенапряжение | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Понижение входного напряжения | 137 Вdc / 147 Вdc |
| Обратная полярность на входе | Защита встроенным мостовым диодом |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02% / °C в диапазоне 0…50 °C |
| Высота эксплуатации | До 5000 м |
| Категория перенапряжения | II, согласно EN62109-1; высота до 5000 м |
Надёжность, безопасность и ЭМС
| Параметр | Значение |
| MTBF | 388 тыс. ч по MIL-HDBK-217F при 25 °C |
| Испытательное напряжение изоляции | Вход/выход: 4 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 Вdc / 25 °C / 70% RH |
| Безопасностные стандарты | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032, класс A с внешними компонентами |
| Помехоустойчивость ЭМС | BS EN/EN55035; ESD, радиочастотная устойчивость, EFT/Bursts, Surge, кондуктивная устойчивость по BS EN/EN61000-4-2/-3/-4/-5/-6 |
| Уровни испытаний ЭМС | ESD: уровень 3, 8 кВ по воздуху и 4 кВ контакт; радиочастотная устойчивость: уровень 3, 10 В; EFT/Bursts: уровень 2, 0,5 кВ; Surge: уровень 4, 2 кВ / Vin+ к Vin-; кондуктивная: уровень 3, 10 В |
Механические характеристики
| Параметр | Значение |
| Габариты корпуса | 122,3 × 57,3 × 32,0 мм |
| Тип исполнения | ST, винтовые клеммы |
| Размер клеммного провода | 12–24 AWG |
| Рекомендуемый момент затяжки клемм | 5 kgf·cm (4,4 lb·in) |
| Материал корпуса | Чёрный непроводящий пластик, UL 94V-0 |
| Материал заливки | UL 94V-0 |
| Материал выводов | Основа: медь, покрытие: матовый оловянный сплав |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | NC |
| 3 | +Vin |
| 4 | +Vout |
| 5 | -Vout |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 800 Вdc, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой которой служат параллельно включённые конденсаторы 0,1 мкФ и 47 мкФ.
- Температурное снижение допустимой нагрузки составляет 3,5 °C на 1000 м для бескулерных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Упаковка
| Параметр | Значение |
| Тип исполнения | DDRH-15-xxST |
| Количество в лотке | 6 шт. |
| Масса одного лотка | 1,43 кг |
| Максимальное количество в коробке | 18 шт. |
| Масса коробки | 5,3 кг |
| Тара | Антистатический пластиковый блистер, антистатическая пена |
| Размер коробки | 400 × 320 × 225 мм |
