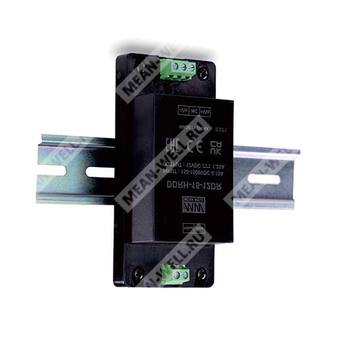

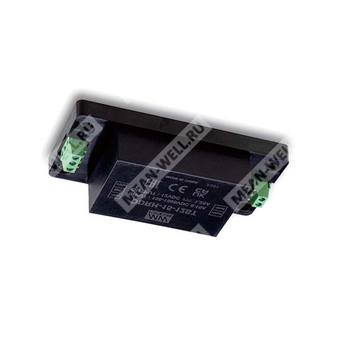

DDRH-15-24DR - изолированный DC-DC преобразователь мощностью 15 Вт с монтажом на DIN рейку для работы в высоковольтных системах.
DDRH-15-24DR — высоконадежный изолированный DC-DC преобразователь серии DDRH-15, предназначенный для преобразования сверхширокого входного постоянного напряжения в стабилизированное выходное напряжение 24 В. Исполнение DR рассчитано на монтаж на DIN рейку и применяется в промышленной автоматике, энергетике, телекоммуникационном и инфраструктурном оборудовании.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DDRH | Серия высоконадежных DC-DC преобразователей |
| 15 | Номинальная мощность 15 Вт |
| 24 | Выходное напряжение 24 В |
| DR | Исполнение для установки на DIN рейку |
Ключевые особенности
- Ультраширокий входной диапазон: 150–1500 В DC, отношение 10:1.
- Изоляция входа и выхода: 4 кВ AC, усиленная изоляция.
- Полностью герметизированное исполнение, без вентилятора, охлаждение естественной конвекцией.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение, переполюсовка входа постоянного тока.
- Диапазон рабочей температуры: −40…+80 °C с понижением нагрузки выше +50 °C.
- Допустимая высота эксплуатации: до 5000 м.
- Соответствие требованиям UL1741 и IEC62109-1.
- Исполнение для монтажа на DIN рейку TS35/7.5 или TS35/15.
Назначение и область применения
- Фотовольтаическая генерация.
- Системы возобновляемой энергетики.
- Высоковольтное преобразование частоты.
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Электромеханические устройства.
- Централизованные DC-шины.
- Системы накопления энергии.
- Зарядные станции.
- Железнодорожные применения.
Описание
Серия DDRH-15 представляет собой высоконадежные высоковольтные DC-DC преобразователи с ультрашироким входом, предназначенные для питания нагрузок стабильным напряжением в условиях сложной промышленной и энергетической инфраструктуры. Серия ориентирована на применение в системах с высоким входным напряжением постоянного тока, где требуется гальваническая развязка, высокая устойчивость к внешним воздействиям и широкий температурный диапазон работы.
Исполнение DDRH-15-24DR выполнено в варианте для монтажа на DIN рейку и предназначено для применения в шкафах автоматики и энергетических установках. Устройство поддерживает повышенную электрическую прочность изоляции, низкие пульсации и помехи, а также имеет полный набор встроенных защитных функций.
Таблица соответствия модели
| Модель |
Входное напряжение |
Выходное напряжение |
Номинальная мощность |
Макс. емкость нагрузки |
Типовое КПД |
| DDRH-15-24DR |
150–1500 В DC, номинал 800 В DC |
24 В |
15 Вт |
625 мкФ |
87% |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 150–1500 В DC |
| Тип фильтра | Внутренний конденсатор |
| Внешний входной предохранитель | 4 А / 1500 В DC, обязателен |
| Пусковой ток | До 150 А, холодный пуск при Vin = 800 В DC |
| Напряжение запуска | 147 В DC |
| Напряжение отключения | 137 В DC |
| Защита от переполюсовки входа | Внутренний мостовой диод, без повреждения, восстановление после устранения неисправности |
| Время запуска | Не более 1 с при 150–1500 В DC |
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В DC |
| Допуск выходного напряжения | ±2,0% |
| Номинальная мощность | 15 Вт |
| Максимальный выходной ток | 0,625 А |
| Регулировка по линии | ±1% |
| Регулировка по нагрузке | ±1% при изменении нагрузки от 10% до 100% |
| Ограничение пульсаций и шума | 150 мВ p-p для 24 В |
| Допустимая емкость нагрузки | 625 мкФ |
Параметры защиты
| Параметр | Значение |
|---|
| Короткое замыкание | Режим hiccup, непрерывный, автоматическое восстановление |
| Перегрузка | 110–300% от номинальной выходной мощности |
| Перенапряжение | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Пониженное входное напряжение | Предусмотрено |
| Переполюсовка входа | Защита внутренним мостовым диодом |
Электрические и динамические характеристики
| Параметр | Значение |
|---|
| Частота переключения | 25–75,6 кГц |
| Время удержания | Не менее 16 мс при Vin = 800 В DC |
| Напряжение изоляции вход–выход | 4 кВ AC |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
Параметры окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура | −40…+80 °C |
| Дерейтинг | Свыше +50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02% / °C в диапазоне 0…50 °C |
| Вибрация | Компонент: 10–500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтажная скоба: согласно IEC60068-2-6 |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II; согласно EN62109-1; высота до 5000 м |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1 (LVD), EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032, класс A с внешними компонентами |
| Кондуктивные помехи | BS EN/EN55032, класс A с внешними компонентами |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3, уровень 3, 10 В, критерий A |
| Быстрые переходные помехи | BS EN/EN61000-4-4, уровень 2, 0,5 кВ, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, 2 кВ / Vin+ ~ Vin−, критерий A |
| Проведенная устойчивость | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
MTBF
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 388 тыс. ч по MIL-HDBK-217F при 25 °C |
Габаритные размеры
| Параметр | Значение |
|---|
| Тип исполнения | DR, монтаж на DIN рейку |
| Размеры корпуса | 122,3 × 57,3 × 43,5 мм |
| Размеры с учетом крепежа на DIN рейку | Указаны на чертеже изделия |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | −Vin |
| 2 | NC |
| 3 | +Vin |
| 4 | +Vout |
| 5 | −Vout |
Монтаж и подключение
Исполнение DDRH-15-24DR предназначено для установки на DIN рейку TS35/7.5 или TS35/15. Для подключения применяются проводники сечением 12–24 AWG. Рекомендуемый момент затяжки клемм: 5 кгс·см (4,4 lb-in).
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 800 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Дерейтинг по температуре окружающей среды составляет 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
Упаковка
| Параметр | Значение |
|---|
| Упаковка | Пластиковый антистатический блистер, антистатическая пена, картонная коробка |
| Количество в лотке | 6 шт. |
| Количество в коробке | 18 шт. |
| Масса одного лотка | 1,46 кг |
| Масса одной коробки | 5,4 кг |
| Размер коробки | L400 × W320 × H225 мм |
