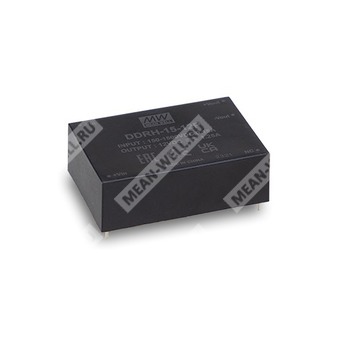

DDRH-15-24P - высоконадёжный DC/DC-преобразователь с ультрашироким входным диапазоном и выходом 24 В.
Назначение: преобразование постоянного напряжения 150–1500 Вdc в стабилизированное выходное напряжение 24 В для систем промышленной электроники и энергетики.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDRH | Серия высоконадёжных DC/DC-преобразователей с ультрашироким входом |
| 15 | Номинальная мощность 15 Вт |
| 24 | Выходное напряжение 24 В |
| P | Исполнение для монтажа на печатную плату |
Описание
Серия DDRH-15 представляет собой высоконадёжные DC/DC-преобразователи с ультрашироким диапазоном входного напряжения 150–1500 Вdc, предназначенные для формирования стабильного питания нагрузки. Модель DDRH-15-24P относится к варианту с выходным напряжением 24 В и монтажом на печатную плату.
Изделие выполнено в полностью залитом, безвентиляторном исполнении с охлаждением за счёт свободной конвекции воздуха. Конструкция рассчитана на применение в промышленной автоматике, телекоммуникационном оборудовании, системах накопления энергии, инфраструктуре зарядных станций и в объектах возобновляемой энергетики.
Основные особенности
- Ультраширокий вход 150–1500 Вdc, отношение 10:1.
- Изоляция вход/выход 4 кВ AC, усиленная изоляция.
- Полностью залитая безвентиляторная конструкция.
- Охлаждение естественной конвекцией.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15 для исполнения DR; для модели P — монтаж на печатную плату.
- Рабочий диапазон температуры от -40 до +80 °C с дерейтингом выше +50 °C.
- Работа на высоте до 5000 м.
- Полный набор защит.
Области применения
- Фотовольтаическая генерация.
- Системы возобновляемой энергетики.
- Преобразование в высоковольтных системах.
- Промышленные системы управления.
- Оборудование полупроводникового производства.
- Электромеханические устройства.
- Централизованные DC-шины.
- Системы накопления энергии.
- Зарядная инфраструктура.
- Железнодорожная техника.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 150–1500 Вdc |
| Номинальное входное напряжение для указания параметров | 800 Вdc |
| Фильтр по входу | Встроенный конденсатор |
| Внешний входной предохранитель | 4 А / 1500 Вdc, обязателен |
| Пусковой ток | До 150 А при Vin = 800 Вdc |
| Время запуска | Не более 1 с при 150–1500 Вdc |
| Порог включения УВЛ | 137 Вdc |
| Порог отключения УВЛ | 147 Вdc |
| Защита от обратной полярности | Через внутренний мостовой диод, без повреждения, с автоматическим восстановлением |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальная выходная мощность | 15 Вт |
| Выходной ток | 0,625 А |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по нагрузке | ±1% от 10% нагрузки до полной нагрузки |
| Нестабильность по сети | ±1% |
| Пульсации и шум | 150 мВп-п для 24 В |
| Время удержания | Не менее 16 мс при Vin = 800 Вdc |
| Защита от короткого замыкания | Режим hiccup, непрерывный автоматический перезапуск |
| Защита от перегрузки | 110–300% от номинальной выходной мощности |
| Защита от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Дерейтинг по температуре | Свыше +50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02% / °C (0…50 °C) |
| Вибрация | Компонент: 10–500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z; крепление: по IEC60068-2-6 |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II; согласно EN62109-1, высота до 5000 м |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 4 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 Вdc / 25 °C / 70% RH |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, EAC TP TC 004 |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 | Класс A, с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 | Класс A, с внешними компонентами |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучаемое воздействие | BS EN/EN61000-4-3 | Уровень 3, 10 В, критерий A |
| EFT/пакетные помехи | BS EN/EN61000-4-4 | Уровень 2, 0,5 кВ, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 2 кВ / Vin+ ~ Vin-, критерий A |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В, критерий A |
| ЭМС-иммунитет | BS EN/EN55035 | С применением внешних компонентов |
Надёжность
| Параметр | Значение |
| MTBF | 388 тыс. часов по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Тип исполнения | P — монтаж на печатную плату |
| Габариты | 76,2 × 50,8 × 25 мм |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Материал заливки | UL 94V-0 |
| Материал выводов | Основание: медь; покрытие: матовое олово |
| Масса | 170 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 4 | -Vout |
| 5 | +Vout |
Упаковка
| Параметр | Значение |
| Количество в лотке | 6 шт. |
| Количество в коробке | 18 шт. |
| Масса одного лотка | 1,2 кг |
| Масса коробки | 4,6 кг |
| Тип упаковки | Антистатический пластиковый блистер, антистатическая пена, картонная коробка |
| Размер коробки | 400 × 320 × 225 мм |
Примечания
- Если параметр не оговорён отдельно, измерения выполнены при входном напряжении 800 Вdc, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Температурный дерейтинг составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно повторно подтверждать соответствие требованиям ЭМС.
