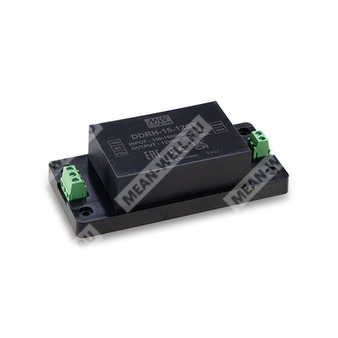

DDRH-15-24ST - изолированный DC-DC преобразователь на 15 Вт для широкодиапазонного высоковольтного питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDRH | Серия высоконадёжных DC-DC преобразователей с ультрашироким входом |
| 15 | Номинальная мощность 15 Вт |
| 24 | Выходное напряжение 24 В |
| ST | Исполнение с винтовыми клеммами |
Назначение и особенности
DDRH-15-24ST — высоконадёжный изолированный DC-DC преобразователь серии DDRH-15, предназначенный для питания нагрузки от источников постоянного тока с очень широким диапазоном входного напряжения. Модель рассчитана на применение в промышленной автоматике, энергетике, телекоммуникациях, системах хранения энергии, зарядной инфраструктуре, на железнодорожном транспорте и в оборудовании, работающем с высоковольтной шиной постоянного тока.
Исполнение ST представляет собой вариант со винтовыми клеммами. Устройство выполнено в полностью залитом, безвентиляторном корпусе и охлаждается за счёт естественной конвекции. Преобразователь рассчитан на монтаж вне условий принудительного охлаждения и может применяться как компонент в составе конечной аппаратуры.
Ключевые особенности
- Ультраширокий вход 150–1500 Вdc, отношение 10:1.
- Гальваническая развязка вход/выход 4 кВac.
- Безвентиляторное исполнение, полная герметизация, охлаждение естественной конвекцией.
- Защита от короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения и переполюсовки входа.
- Допустимый монтаж на DIN рейку TS35/7.5 или TS35/15 для версии DR; для версии ST — винтовые клеммы.
- Диапазон рабочих температур от -40 до +80 °C с дерейтингом выше +50 °C.
- Высота применения до 5000 м.
- Низкие пульсации и шум.
- Соответствие требованиям UL1741 и IEC62109-1.
Области применения
- Фотоэлектрическая генерация.
- Системы возобновляемой энергетики.
- Преобразование высоких напряжений.
- Промышленные системы управления.
- Полупроводниковое производственное оборудование.
- Электромеханическая аппаратура.
- Централизованные DC-шины.
- Системы накопления энергии.
- Зарядные станции.
- Железнодорожная техника.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 150–1500 Вdc |
| Номинальное входное напряжение | 800 Вdc |
| Встроенный фильтр | Внутренний конденсатор |
| Внешний входной предохранитель | 4 А / 1500 Вdc, обязателен |
| Пусковой ток | До 150 А при Vin = 800 Вdc, холодный пуск |
| Уровень защиты от обратной полярности | Внутренний мостовой диод, без повреждения, восстановление автоматически после устранения неисправности |
| Порог включения УВН | 147 Вdc |
| Порог отключения УВН | 137 Вdc |
| Время запуска | Не более 1 с при 150–1500 Вdc |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальная мощность | 15 Вт |
| Диапазон нагрузки по мощности для модели 24 В | 15 Вт |
| Выходной ток | 0,625 А |
| Стабильность выходного напряжения | ±1% |
| Точность выходного напряжения | ±2,0% |
| Пульсации и шум | 150 мВп-п для 24 В |
| Регулировка по линии | ±1% |
| Регулировка по нагрузке | ±1% при изменении нагрузки от 10% до 100% |
| Защита от перегрузки | 110–300% от номинальной выходной мощности, режим hiccup, автоматическое восстановление |
| Защита от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, непрерывно, автоматическое восстановление |
Электрические и эксплуатационные параметры
| Параметр | Значение |
| Частота переключения | 25–75,6 кГц |
| Время удержания | Не менее 16 мс при Vin = 800 Вdc |
| Температурный коэффициент | ±0,02% / °C в диапазоне 0–50 °C |
| Рабочая температура | -40…+80 °C |
| Дерейтинг | Выше +50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Вибростойкость | Компонент: 10–500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтажная клипса: по IEC60068-2-6 |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II; согласно EN62109-1; высота до 5000 м |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВac |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 VDC / 25 °C / 70% RH |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1(LVD), EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032, класс A, с внешними компонентами |
| Проводимые помехи | BS EN/EN55032, класс A, с внешними компонентами |
| ЭМС-иммунитет | BS EN/EN55035 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | Уровень 3, 10 В, критерий A |
| EFT/Burst | Уровень 2, 0,5 кВ, критерий A |
| Сурж | Уровень 4, 2 кВ/Vin+ ~ Vin-, критерий A |
| Проводимая восприимчивость | Уровень 3, 10 В, критерий A |
Надёжность
| Параметр | Значение |
| MTBF | 388 тыс. ч по MIL-HDBK-217F при 25 °C |
Конструктивное исполнение и размеры
| Параметр | Значение |
| Тип корпуса | Винтовые клеммы, исполнение ST |
| Габариты | 122,3 × 57,3 × 32 мм |
| Размеры в дюймах | 4,815 × 2,256 × 1,26 |
| Толщина / высота в узлах корпуса | 32,0 мм; 39,3 мм по элементам конструкции; 57,3 мм по ширине; 122,3 мм по длине |
| Диаметр монтажных отверстий | 4 × ψ3,2 мм |
| Тип проводника | 12–24 AWG |
| Рекомендуемый момент затяжки | 5 кгс·см (4,4 lb·in) |
Материалы
| Параметр | Значение |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Материал заливки | UL 94V-0 |
| Материал выводов | Основа: медь, покрытие: матовое олово |
Упаковка
| Параметр | Значение |
| Количество в лотке | 6 шт. |
| Количество в коробке | 18 шт. |
| Масса одного лотка | 1,43 кг |
| Масса одной коробки | 5,3 кг |
| Тип упаковки | Антистатический пластиковый блистер, антистатическая пена, картонная коробка |
| Размер коробки | L400 × W320 × H225 |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 800 Вdc, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
