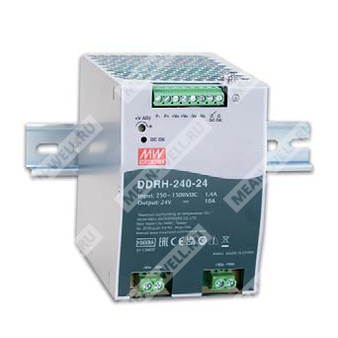

DDRH-240-24 - изолированный преобразователь постоянного тока на 240 Вт для монтажа на DIN рейку.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | DDRH | Серия преобразователей постоянного тока с высоким уровнем надежности |
| 2 | 240 | Номинальная мощность 240 Вт |
| 3 | 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
DDRH-240-24 представляет собой высоконадежный изолированный преобразователь постоянного тока для промышленных систем питания. Устройство предназначено для работы с ультрашироким входным диапазоном 250…1500 В постоянного тока и обеспечивает стабилизированное выходное напряжение 24 В при мощности до 240 Вт. Конструкция ориентирована на установку на DIN рейку, работу в жестких условиях и применение в энергетике, промышленной автоматизации, системах накопления энергии и фотоэлектрических установках.
Возможности
- Ультраширокий диапазон входного напряжения 250…1500 В постоянного тока.
- Выдерживание импульсного перенапряжения 1700 В постоянного тока в течение 10 с.
- Ширина корпуса 85,5 мм.
- Гальваническая развязка вход-выход 4 кВ переменного тока.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева, пониженного входного напряжения, от обратной полярности входа.
- Охлаждение естественной конвекцией без вентилятора.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Работа в расширенном диапазоне температуры окружающей среды.
- Сигнал реле DC OK.
- Регулируемое выходное напряжение.
- Покрытие печатных узлов защитным лаком.
- Возможность параллельной работы до 4 блоков.
Применение
- Фотовольтаическая генерация.
- Системы возобновляемой энергетики.
- Преобразование и распределение энергии.
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Электромеханические установки.
- Централизованные системы постоянного тока.
- Системы накопления энергии.
- Зарядная инфраструктура.
- Железнодорожные применения.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Диапазон регулирования тока | 0…10 А |
| Номинальная мощность | 240 Вт |
| Диапазон подстройки выходного напряжения | 24…29 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 240 мВ п-п |
| Допустимая емкостная нагрузка | 5000 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 250…1500 В постоянного тока |
| Пусковой ток | 500 А при 1500 В постоянного тока; 300 А при 800 В постоянного тока; 120 А при 300 В постоянного тока |
| Входной предохранитель снаружи | 4 А / 1500 В постоянного тока, обязателен |
| Внутренний входной предохранитель | 2 А / 1500 В постоянного тока, опционально |
| Защита от обратной полярности | Встроенный мостовой диод, восстановление после устранения неисправности без повреждения |
| Блокировка при пониженном входном напряжении | Диапазон срабатывания 200…230 В постоянного тока, диапазон возврата 230…245 В постоянного тока |
| Категория перенапряжения | II |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; при выходном напряжении ниже 35% — режим hiccup с автоматическим восстановлением, при 35…100% — ограничение постоянным током с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр | Значение |
| Сигнал DC OK | Контакт реле; нагрузочная способность 30 В / 1 А, резистивная нагрузка |
| Параллельная работа | До 960 Вт при 3+1 блоках; максимально 4 блока |
| Минимальная нагрузка при параллельной работе | Более 3% от общего выходного тока |
| Допустимое различие напряжений между блоками | Менее 0,2 В |
| Максимальный суммарный ток при параллельной работе | Номинальный ток одного блока × число блоков × 0,9 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C, см. кривую дерейтирования |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20…90% без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% без конденсации |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Рабочая высота | 5000 м |
| Снижение допустимой мощности по высоте | 3,5% на 1000 м для моделей без вентилятора; 5% на 1000 м для моделей с вентилятором при высоте выше 2000 м |
| Вибрация | Компонент: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтажная клипса: в соответствии с IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, BS EN/EN62109-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 4 кВ переменного тока; вход-земля: 3,75 кВ переменного тока; выход-земля: 2 кВ переменного тока; выход-DC OK: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Проводимые помехи: класс A; излучаемые помехи: класс A |
| Помехоустойчивость ЭМС | ESD: уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A; радиочастотное поле: уровень 4, 2 кВ/Вin+~Vin-, 4 кВ/Vin~FG, критерий A; EFT/пачки: уровень 3, 2 кВ, критерий A; помеха по сети: уровень 3, 10 В, критерий A; импульсные помехи: уровень 4, 30 А, критерий A; магнитное поле: уровень 3, критерий A |
| ЭМС-стандарты | BS EN/EN55032 (CISPR32), BS EN/EN55035, BS EN/EN61000-6-2 |
МТBF
| Методика | Значение |
| MIL-HDBK-217F (25 °C) | 214,2 тыс. ч минимум |
| Telcordia TR/SR-332 (Bellcore) (25 °C) | 1391,8 тыс. ч минимум |
Габариты и масса
| Параметр | Значение |
| Размеры | 85,5 × 125,2 × 129,2 мм |
| Масса | 0,96 кг |
| Упаковка | 8 шт. / 10,3 кг / 1,02 куб. фута |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 800 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой из параллельно соединённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены на кривой дерейтирования.
5. При температуре окружающей среды выше 2000 м для моделей без вентилятора и с вентилятором применяется снижение допустимой мощности на 3,5% и 5% на 1000 м соответственно.
6. Рекомендуемые монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при длительной работе на полной мощности. При наличии рядом источника тепла рекомендуется зазор 15 мм.
7. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
