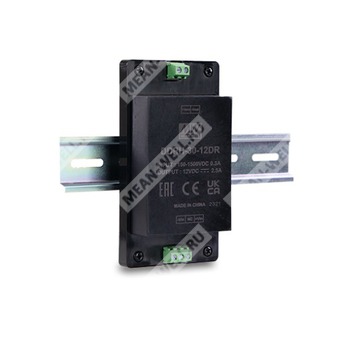

DDRH-30-12DR
DDRH-30-12DR - изолированный DC-DC преобразователь 30 Вт для широкодиапазонного высоковольтного питания.
Расшифровка партномера DDRH-30-12DR
| Обозначение | Расшифровка |
| DDRH | Серия высоконадежных DC-DC преобразователей с ультрашироким входным диапазоном |
| 30 | Номинальная выходная мощность 30 Вт |
| 12 | Выходное напряжение 12 В |
| DR | Исполнение для монтажа на DIN рейку |
Назначение и особенности
DDRH-30-12DR — это высоконадежный изолированный DC-DC преобразователь серии DDRH-30 с ультрашироким диапазоном входного напряжения 150…1500 В постоянного тока. Модель предназначена для формирования стабильного низковольтного питания от высоковольтных источников постоянного тока в системах промышленной автоматики, энергетики, накопления энергии, телекоммуникаций и преобразования энергии.
Исполнение DR рассчитано на установку на DIN рейку TS-35/7.5 или TS-35/15. По документу изделие относится к полностью залитым, бесвентиляторным преобразователям с охлаждением за счет свободной конвекции воздуха. Предусмотрена усиленная гальваническая развязка между входом и выходом 4 кВ переменного тока, а также набор встроенных защит от короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения и переполюсовки входа.
Области применения
- фотовольтаическая генерация;
- системы возобновляемой энергетики;
- высоковольтное преобразование частоты;
- системы промышленного управления;
- оборудование для полупроводникового производства;
- электромеханические устройства;
- централизованные DC-шины;
- системы накопления энергии (ESS);
- зарядные станции;
- железнодорожная техника.
Ключевые особенности
- входной диапазон 150…1500 В постоянного тока, отношение 10:1;
- выход 12 В;
- номинальная мощность 30 Вт;
- гальваническая развязка вход/выход 4 кВ AC;
- бесвентиляторное исполнение, полная заливка компаундом;
- монтаж на DIN рейку TS-35/7.5 или TS-35/15;
- рабочая температура -40…+80 °C;
- понижение допустимой нагрузки выше +50 °C;
- высота эксплуатации до 5000 м;
- низкие пульсации и шум;
- срок службы по MTBF: 318 тыс. ч.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 150…1500 В DC |
| Тип фильтра | Внутренний конденсатор |
| Внешний входной предохранитель | 4 А / 1500 В DC, обязателен |
| Пусковой ток | До 150 А при Vin = 800 В DC, холодный пуск |
| Входной ток без нагрузки | 0,2 мА |
| Входной ток при номинальной нагрузке | 50 мА |
| Время запуска | Не более 2 с при 150…1500 В DC |
| Порог включения по входу | 144 В DC |
| Порог отключения по входу | 132 В DC |
| Защита от переполюсовки | Встроенный мостовой диод, без повреждения, автоматическое восстановление после устранения неисправности |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Точность выходного напряжения | ±2,0% |
| Номинальная выходная мощность | 30 Вт |
| Номинальный выходной ток | 2,5 А |
| Ограничение пульсаций и шума | 100 мВ пик-пик |
| Стабилизация по линии | ±1% |
| Стабилизация по нагрузке | ±1% от 10% до 100% нагрузки |
| Пусковая готовность | Не более 16 мс при Vin = 800 В DC |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, непрерывный, автоматическое восстановление |
| Перегрузка | 110…300% от номинальной выходной мощности |
| Перенапряжение | Режим hiccup, автоматическое восстановление после устранения аварии |
| Пониженное входное напряжение | Поддерживается, автоматическое восстановление |
| Переполюсовка входа | Защита встроенным мостовым диодом |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Дерейтинг по температуре | Выше +50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,02% / °C в диапазоне -40…+50 °C, тип. |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II, согласно EN62109-1, высота до 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 4 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс A, с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 | Класс A, с внешними компонентами |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / критерий |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3, 10 В, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 0,5 кВ, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ / Vin+ ~ Vin-, критерий A |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В, критерий A |
Механические данные
| Параметр | Значение |
| Тип исполнения | DIN реечный |
| Габариты | 135 × 70 × 43,5 мм |
| Материал корпуса | Непроводящий черный пластик, UL 94V-0 |
| Материал заливки | UL 94V-0 |
| Материал выводов | Основание: медь; покрытие: матовый оловянный слой |
| Масса | 310 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | NC |
| 3 | +Vin |
| 4 | +Vout |
| 5 | -Vout |
Подключение и монтаж
- Тип соединения: винтовые клеммы.
- Рекомендуемый момент затяжки клемм: 5 кгс·см, 4,4 lb-in.
- Сечение присоединяемого провода: 12…24 AWG.
- Допускается монтаж на DIN рейку TS-35/7.5 или TS-35/15.
Надежность и ресурс
| Параметр | Значение |
| MTBF | 318 тыс. ч по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр | Значение |
| Упаковка | 6 шт. в лотке, 18 шт. в коробке |
| Масса одной упаковочной единицы | 2,03 кг для DR |
| Масса коробки | 7,1 кг для DR |
| Размер коробки | 400 × 320 × 225 мм |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 800 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Дерейтинг температуры окружающей среды для бесвентиляторных моделей составляет 3,5 °C/1000 м при высоте выше 2000 м.
- Источник питания рассматривается как компонент для установки в конечное оборудование; соответствие EMC должно быть подтверждено в составе конечного устройства.
