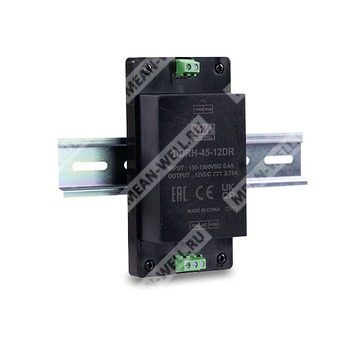

DDRH-45-12DR - изолированный DC-DC преобразователь мощностью 45 Вт для работы от высоковольтной DC-шины и монтажа на DIN рейку.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| DDRH |
Серия высоконадежных DC-DC преобразователей с ультрашироким входом |
| 45 |
Номинальная мощность 45 Вт |
| 12 |
Выходное напряжение 12 В |
| DR |
Исполнение для монтажа на DIN рейку |
Краткое назначение
DDRH-45-12DR предназначен для преобразования высоковольтного постоянного напряжения 150–1500 В DC в стабилизированное выходное напряжение 12 В DC с гальванической развязкой.
Назначение и область применения
- Фотоэлектрическая генерация энергии.
- Системы возобновляемой энергетики.
- Преобразование высоких напряжений и частот.
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Электромеханические устройства.
- Централизованные DC-шины.
- Системы накопления энергии (ESS).
- Зарядные станции.
- Железнодорожные применения.
Описание
DDRH-45-12DR относится к серии высоконадежных ультравысоковольтных DC-DC преобразователей, рассчитанных на питание нагрузки от постоянного входа 150–1500 В DC. Изделие обеспечивает стабильное выходное напряжение 12 В при номинальной мощности 45 Вт и имеет усиленную изоляцию между входом и выходом. Конструкция выполнена без вентилятора, с охлаждением за счет свободной конвекции, что повышает надежность и упрощает эксплуатацию в промышленной среде.
Исполнение DR предназначено для установки на DIN рейку TS-35/7.5 или TS-35/15. Серия ориентирована на применение в системах промышленной автоматики, энергетики, телекоммуникаций, инфраструктуре солнечной и ветровой генерации, а также в распределенных DC-системах.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 150–1500 В DC |
| Номинальное входное напряжение | 800 В DC |
| Номинальный входной ток | 75 мА |
| Потребление без нагрузки | 0,2 мА |
| Входной фильтр | Внутренний конденсатор |
| Пусковой ток | До 150 А при Vin = 800 В DC, холодный старт |
| Встроенная защита от переполюсовки | Через внутренний мостовой диод, без повреждения, автоматическое восстановление после устранения неисправности |
| Порог включения | 121 В DC |
| Порог отключения | 132 В DC |
| Время запуска | До 2 с при 150–1500 В DC |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Выходной ток | 3,75 А |
| Номинальная мощность | 45 Вт |
| Точность выходного напряжения | ±2,0% |
| Регулировка по линии | ±1% |
| Регулировка по нагрузке | ±1% (от 10% нагрузки до полной нагрузки) |
| Пульсации и шум | 100 мВ п-п для 12–24 В исполнений; для данной модели 12 В |
| Допустимая емкостная нагрузка | 3750 мкФ |
Защиты
| Параметр | Значение |
| Короткое замыкание | Hiccup mode, непрерывное автоматическое восстановление |
| Перегрузка | 110–300% от номинальной выходной мощности |
| Перенапряжение на выходе | Hiccup mode, автоматическое восстановление после устранения аварии |
| Пониженное входное напряжение | Встроенная защита |
| Обратная полярность входа | Защита встроенным мостовым диодом |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Температурное ограничение | Снижение нагрузки при температуре выше +50 °C |
| Влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02% / °C для диапазона -40…+50 °C |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II, согласно EN62109-1; высота до 5000 м |
| Подъем/спад нагрузки по высоте | Снижение допустимой температуры на 3,5 °C/1000 м для безвентиляторных моделей выше 2000 м |
Механические данные
| Параметр | Значение |
| Исполнение | DIN рейка |
| Габариты | 135 × 70 × 43,5 мм |
| Масса | 310 г |
| Материал корпуса | Непроводящий черный пластик, UL 94V-0 |
| Материал заливки | UL 94V-0 |
| Материал выводов | Основа: медь; покрытие: матовое олово |
| Совместимая DIN рейка | TS-35/7.5 или TS-35/15 |
| Рекомендованный момент затяжки | 5 кгс·см (4,4 lb-in) |
| Сечение подключаемого провода | 12–24 AWG |
Монтаж и назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | NC |
| 3 | +Vin |
| 4 | +Vout |
| 5 | -Vout |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | 4 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1 (LVD), EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Проведенные помехи | BS EN/EN55032, класс A, с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032, класс A, с внешними компонентами |
| Стойкость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В, критерий A |
| Устойчивость к быстротным переходным процессам | BS EN/EN61000-4-4, уровень 2, 0,5 кВ, критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 2 кВ/между Vin+ и Vin-, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
Надежность
| Параметр | Значение |
| MTBF | 316 тыс. ч по MIL-HDBK-217F при 25 °C |
Примечания
- Если параметр не оговорен отдельно, измерения выполнены при входном напряжении 800 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Для моделей без вентилятора при высоте более 2000 м применяется снижение допустимой температуры 3,5 °C/1000 м; для моделей с вентилятором — 5 °C/1000 м.
- Преобразователь рассматривается как компонент, предназначенный для встраивания в конечное изделие.
Упаковка
| Параметр | Значение |
| Количество в лотке | 6 шт. |
| Количество в коробке | 18 шт. |
| Масса лотка | 2,03 кг |
| Масса одной коробки | 7,1 кг |
| Тип упаковки | Антистатический пластиковый блистер, антистатическая пена |
| Размер коробки | 400 × 320 × 225 мм |
