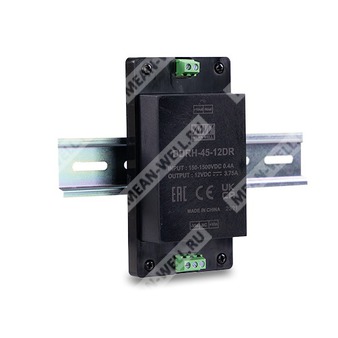

DDRH-45-24DR - изолированный DC/DC-преобразователь 45 Вт с ультрашироким входом 150–1500 ВDC и выходом 24 В для монтажа на DIN рейку.
DDRH-45-24DR — это высоконадежный преобразователь постоянного тока в постоянный ток мощностью 45 Вт с широким входным диапазоном 150…1500 ВDC, гальванической развязкой и исполнением для установки на DIN рейку.
Назначение и особенности
Изделие предназначено для питания нагрузок от высоковольтных источников постоянного тока в системах промышленной автоматизации, энергетики и распределенной силовой электроники. Модуль обеспечивает стабилизированное выходное напряжение 24 В при высокой входной гибкости, низких пульсациях и встроенных защитах.
Области применения
- Фотоэлектрическая генерация
- Системы возобновляемой энергетики
- Преобразование высоких напряжений и частот
- Промышленные системы управления
- Оборудование для полупроводникового производства
- Электромеханические устройства
- Централизованные DC-шины
- Системы накопления энергии
- Зарядные станции
- Железнодорожные применения
Расшифровка партномера
| Элемент партномера |
Значение |
| DDRH |
Серия высоконадежных DC/DC-преобразователей с ультрашироким входом |
| 45 |
Номинальная мощность 45 Вт |
| 24 |
Выходное напряжение 24 В |
| DR |
Исполнение для монтажа на DIN рейку |
Ключевые свойства
- Ультраширокий диапазон входного напряжения 150…1500 ВDC, соотношение 10:1
- Гальваническая развязка вход-выход 4 кВ AC, усиленная изоляция
- Полностью герметизированное исполнение, охлаждение естественной конвекцией
- Работа в диапазоне температур -40…+80 °C с дерейтингом выше +50 °C
- Установка на DIN рейку TS-35/7.5 или TS-35/15 для исполнения DR
- Полный набор защит: КЗ, перегрузка, перенапряжение, пониженное входное напряжение, обратная полярность входа
- Низкие пульсации и шум
- Соответствие требованиям UL1741 и IEC62109-1
Параметры
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
150…1500 ВDC |
| Фильтр |
Внутренний конденсатор |
| Внешний входной предохранитель |
4 А / 1500 ВDC, обязателен |
| Пусковой ток |
До 150 А при холодном старте, Vin = 800 ВDC |
| Напряжение включения |
121 ВDC |
| Напряжение отключения |
132 ВDC |
| Время запуска |
До 2 с при 150…1500 ВDC |
| Защита от обратной полярности |
Внутренний мостовой диод, без повреждения, восстановление после устранения неисправности |
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Выходной ток |
1,87 А |
| Номинальная мощность |
45 Вт |
| Погрешность напряжения |
±2,0% |
| Пульсации и шум |
150 мВ п-п |
| Стабилизация по линии |
±1% |
| Стабилизация по нагрузке |
±1% при изменении нагрузки от 10% до 100% |
| Защита от перегрузки |
110…300% от номинальной выходной мощности |
| Защита от короткого замыкания |
Режим hiccup, непрерывный, автоматическое восстановление |
| Защита от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Частота переключения |
28…75,6 кГц |
| Время удержания |
Не менее 20 мс при Vin = 800 ВDC |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC |
| Сопротивление изоляции |
Вход-выход: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Стандарты безопасности |
UL1741, CSA C22.2 No.107.1-16, IEC62109-1, EAC TP TC 004 |
| Категория перенапряжения |
II; по EN62109-1; высота до 5000 м |
| Степень защиты по изоляции |
Усиленная изоляция |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 |
Класс A, с внешними компонентами |
| Излучаемые помехи |
BS EN/EN55032 |
Класс A, с внешними компонентами |
| Помехоустойчивость, ЭСР |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Помехоустойчивость, радиополе |
BS EN/EN61000-4-3 |
Уровень 3, 10 В, критерий A |
| Помехоустойчивость, EFT/групповые импульсы |
BS EN/EN61000-4-4 |
Уровень 2, 0,5 кВ, критерий A |
| Помехоустойчивость, импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ между Vin+ и Vin-, критерий A |
| Помехоустойчивость, наведенные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В, критерий A |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+80 °C, с учетом дерейтинг-кривой |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,02% / °C в диапазоне -40…50 °C, тип. |
| Высота эксплуатации |
До 5000 м |
| Снижение допустимой температуры по высоте |
3,5 °C / 1000 м для безвентиляторных моделей выше 2000 м |
| Вибрация |
MIL-STD-810F, таблица 514.5C-VIII, 15–2000 Гц, оси X/Y/Z, 1 ч на ось, всего 3 ч |
Надежность и исполнение
| Параметр |
Значение |
| MTBF |
316 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса |
Непроводящий черный пластик, UL 94V-0 |
| Материал заливки |
UL 94V-0 |
| Материал выводов |
Основа: медь, покрытие: матовое олово |
Габариты и масса
| Исполнение |
Размеры, мм |
Масса |
| P, PCB mounting type |
89 × 63,5 × 25 |
240 г |
| ST, screw terminal type |
135 × 70 × 32 |
305 г |
| DR, DIN реечный тип |
135 × 70 × 43,5 |
310 г |
Подключение DDRH-45-24DR
| Контакт |
Назначение |
Монтажный провод |
| 1 |
-Vin |
12–24 AWG |
| 2 |
NC |
12–24 AWG |
| 3 |
+Vin |
12–24 AWG |
| 4 |
+Vout |
12–24 AWG |
| 5 |
-Vout |
12–24 AWG |
Рекомендации по монтажу
Для исполнения DR допускается установка на DIN рейку TS-35/7.5 или TS-35/15. Рекомендуемый момент затяжки клемм — 5 кгс·см, что соответствует 4,4 lb-in.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 800 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Температурный дерейтинг составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное оборудование должно повторно подтверждать соответствие требованиям ЭМС.
Упаковка
| Исполнение |
Количество в лотке |
Количество в коробке |
Масса лотка |
Масса коробки |
Размер коробки |
| DDRH-45-xxDR |
6 |
18 |
2,03 кг |
7,1 кг |
400 × 320 × 225 мм |
