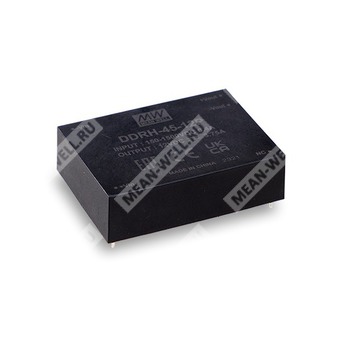

DDRH-45-24P - изолированный DC-DC преобразователь с ультрашироким входным диапазоном и выходом 24 В постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| DDRH | Серия высоконадежных DC-DC преобразователей с ультрашироким входом |
| 45 | Номинальная мощность 45 Вт |
| 24 | Выходное напряжение 24 В |
| P | Исполнение для монтажа на печатную плату |
Назначение
DDRH-45-24P представляет собой высоконадежный изолированный DC-DC преобразователь мощностью 45 Вт с входным диапазоном 150–1500 В постоянного тока и выходным напряжением 24 В. Изделие предназначено для применения в системах промышленной энергетики, преобразования энергии, телекоммуникациях, автоматизации, накопителях энергии, зарядной инфраструктуре и других установках с высоковольтной шиной постоянного тока.
Основные особенности
- Ультраширокий диапазон входного напряжения 150–1500 В постоянного тока, отношение 10:1.
- Гальваническая развязка входа и выхода 4 кВ переменного тока, усиленная изоляция.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение, обратная полярность входа.
- Безвентиляторное исполнение, полностью залитая конструкция, охлаждение за счет свободной конвекции.
- Вариант для монтажа на печатную плату.
- Работа в широком диапазоне температур окружающей среды.

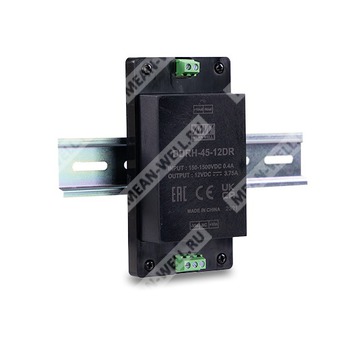

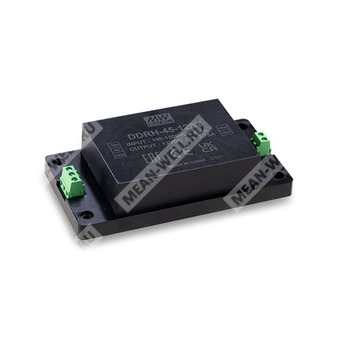

- Установка на DIN-рейку для других исполнений серии предусмотрена, но для данного исполнения применим вариант PCB mounting.
- Соответствие требованиям UL1741 и IEC62109-1.
Области применения
- Фотоэлектрическая энергетика.
- Системы возобновляемой энергетики.
- Преобразование энергии в высоковольтных системах.
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Электромеханические устройства.
- Централизованные DC-шины.
- Системы накопления энергии.
- Зарядные станции.
- Транспортная инфраструктура и железнодорожные решения.
Описание
Серия DDRH-45 — это высоконадежные ультрашироковходные DC-DC преобразователи для питания нагрузки стабильным рабочим напряжением от высоковольтной DC-шины. Для исполнения DDRH-45-24P характерны компактные габариты, широкий температурный диапазон, высокая степень электрической изоляции, низкие пульсации и шум, а также полный набор защит. Конструкция рассчитана на эксплуатацию в промышленной и энергетической аппаратуре, где требуется преобразование энергии из высоковольтных источников постоянного тока в стабилизированное низковольтное питание.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 150–1500 В постоянного тока |
| Тип фильтра | Внутренний конденсатор |
| Внешний входной предохранитель | 4 А / 1500 В постоянного тока, обязателен |
| Пусковой ток | До 150 А при холодном запуске, при Vin = 800 В |
| Напряжение запуска | 121 В постоянного тока |
| Напряжение выключения | 132 В постоянного тока |
| Время запуска | Не более 2 с при 150–1500 В постоянного тока |
| Обратная полярность входа | Защита внутренним мостовым диодом, без повреждения, восстановление после снятия аварии |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Точность выходного напряжения | ±2,0% |
| Номинальная мощность | 45 Вт |
| Номинальный выходной ток | 1,87 А |
| Пульсации и шум | 150 мВ п-п |
| Стабилизация по нагрузке | ±1% при изменении нагрузки от 10% до 100% |
| Стабилизация по входному напряжению | ±1% |
| Частота переключения | 28–75,6 кГц |
| Допустимая емкость нагрузки | 1870 мкФ |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, непрерывный, автоматическое восстановление |
| Перегрузка | 110–300% от номинальной выходной мощности |
| Перенапряжение на выходе | Режим hiccup, автоматическое восстановление после устранения аварии |
| Пониженное входное напряжение | Автоматическое восстановление после устранения аварии |
Эксплуатация
| Параметр | Значение |
| Рабочая температура | −40…+80 °C |
| Снижение нагрузки | При температуре выше +50 °C |
| Влажность при работе | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02% / °C в диапазоне −40…+50 °C, тип. |
| Высота эксплуатации | До 5000 м |
| Категория перенапряжения | II; согласно EN62109-1; высота до 5000 м |
| Вибрация | MIL-STD-810F, таблица 514.5C-VIII, 15–2000 Гц, оси X/Y/Z, по 1 ч, всего 3 ч |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1 (LVD), EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход/выход: 4 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по проводам | BS EN/EN55032 Class A, с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 Class A, с внешними компонентами |
| Нормы ЭМС | BS EN/EN55035 |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Устойчивость к радиопомехам | Уровень 3, 10 В, критерий A |
| Устойчивость к EFT/Burst | Уровень 2, 0,5 кВ, критерий A |
| Устойчивость к импульсным перенапряжениям | Уровень 4, 2 кВ / Vin+ относительно Vin−, критерий A |
| Устойчивость к кондуктивным помехам | Уровень 3, 10 В, критерий A |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 316 тыс. ч по MIL-HDBK-217F при 25 °C |
| Рабочая частота | 28–75,6 кГц |
| Температура/влажность окружающей среды при измерении основных параметров | 800 В постоянного тока, номинальная нагрузка, 25 °C |
Габариты
| Параметр | Значение |
| Исполнение | DDRH-45-xxP, монтаж на печатную плату |
| Размеры корпуса | 89 × 63,5 × 25 мм |
| Допуск | ±0,7 мм для x.x; ±0,5 мм для x.xx; ±0,5 мм для x.xxx |
| Диаметр выводов | 1,2 ± 0,1 мм |
| Назначение выводов | 1 — −Vin; 2 — +Vin; 3 — NC; 4 — −Vout; 5 — +Vout |
Упаковка
| Параметр | Значение |
| Минимальная кратность упаковки | 6 шт. на лоток |
| Масса одного лотка | 1,66 кг |
| Максимальное количество в коробке | 18 шт. |
| Масса коробки | 6 кг |
| Тип упаковки | Антистатический пластиковый блистер, антистатическая пена |
| Размер коробки | 400 × 320 × 225 мм |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 800 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
