DDRH-60-12

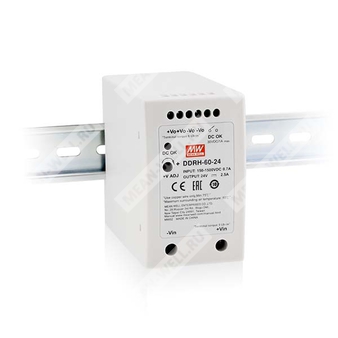

DDRH-60-12 - изолированный DC/DC-преобразователь для установки на DIN-рейку с широким диапазоном входного напряжения.
Расшифровка партномера
| Партномер | Расшифровка |
| DDRH | Серия изолированных DC/DC-преобразователей для установки на DIN-рейку |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
DDRH-60-12 — высоконадежный преобразователь постоянного тока мощностью 60 Вт для промышленного применения, предназначенный для установки на DIN рейку TS-35/7.5 или TS-35/15. Модуль обеспечивает широкодиапазонное преобразование входного постоянного напряжения 150–1500 ВDC в стабилизированное выходное напряжение 12 В. Конструкция ориентирована на применение в системах промышленной автоматизации, энергетики, телекоммуникаций, накопления энергии и иных объектах с жесткими требованиями к гальванической развязке, электромагнитной совместимости и надежности.
Устройство имеет узкий корпус шириной 57 мм, полностью залитое исполнение, естественное воздушное охлаждение без вентилятора, встроенные защиты от короткого замыкания, перегрузки, перенапряжения, перегрева, а также от обратной полярности входа. Предусмотрен релейный сигнал DC OK для контроля состояния выходного напряжения.
Особенности
- Диапазон входного напряжения 150–1500 ВDC, отношение 10:1.
- Номинальная мощность 60 Вт.
- Ширина корпуса 57 мм.
- Гальваническая развязка вход-выход 4 кВ AC.
- Полностью залитое исполнение.
- Естественное охлаждение за счет свободной конвекции.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Релейный контакт DC OK.
- Регулируемое выходное напряжение.
- Категория перенапряжения II.
- Работа на высоте до 5000 м.
Области применения
- Фотоэлектрические системы генерации.
- Системы возобновляемой энергетики.
- Высокочастотные преобразовательные системы.
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Электромеханическая аппаратура.
- Централизованные шины постоянного тока.
- Системы накопления энергии.
- Зарядные станции.
- Железнодорожная инфраструктура.
Описание
Серия DDRH-60 представляет собой высоконадежные ультраширокодиапазонные DC/DC-преобразователи для установки на DIN рейку, предназначенные для формирования стабильного питания нагрузки в промышленных и энергетических системах. Модуль DDRH-60-12 рассчитан на работу в условиях повышенных требований к изоляции, помехоустойчивости и стабильности параметров. Благодаря высокому входному напряжению и изолированной архитектуре изделие подходит для систем, где требуется питание от высоковольтной шины постоянного тока с обеспечением безопасного локального напряжения 12 В.
Преобразователь соответствует требованиям по помехоустойчивости и электромагнитной эмиссии для промышленной среды, пригоден для эксплуатации в системах автоматизации, мониторинга и распределенной энергетики. Корпус оптимизирован для монтажа в ограниченном пространстве, а отсутствие вентилятора повышает надежность и снижает обслуживание.
Параметры
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0–5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 12–15 В |
| Стабилизация по входному напряжению | ±1,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±0,5% |
| Максимальная внешняя емкостная нагрузка | 4000 мкФ |
Вход
| Диапазон входного напряжения | 150–1500 ВDC |
| Типовое КПД при 200 ВDC | 81% |
| Типовое КПД при 800 ВDC | 85% |
| Типовое КПД при 1500 ВDC | 81% |
| Пусковой ток, холодный старт, 120 ВDC | 80 А |
| Пусковой ток, холодный старт, 800 ВDC | 30 А |
| Пусковой ток, холодный старт, 1500 ВDC | 30 А |
| Защита от обратной полярности входа | Внутренний мостовой диод, без повреждения, автоматическое восстановление после устранения неисправности |
| Защита по понижению входного напряжения | Порог срабатывания 120–130 ВDC, порог возврата 130–146,5 ВDC |
Защиты
| Перегрузка | 105–135% от номинальной выходной мощности |
| Перегрузка, тип защиты | Режим hiccup при выходном напряжении менее 55%; автоматическое восстановление после устранения причины. При выходном напряжении 55–100% от номинала — режим ограничения постоянного тока с автоматическим восстановлением |
| Перенапряжение | 16,5–21 В |
| Перенапряжение, тип защиты | Режим hiccup, автоматическое восстановление после устранения причины |
| Перегрев | Режим hiccup, автоматическое восстановление после устранения причины |
Функциональные параметры
| Сигнал DC OK | Релейный контакт |
| Допустимая нагрузка на контакт | 30 В / 1 А, резистивная |
| Состояние контакта при включенном источнике | Замкнут |
| Состояние контакта при выключенном источнике / отказе DC | Разомкнут |
| Частота преобразования | 65 кГц |
Условия эксплуатации
| Рабочая температура | -30…+80 °C |
| Температурное дерейтингование | Выше +55 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–55 °C |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II, согласно EN62109-1 |
Механические данные
| Габаритные размеры | 57 × 93,5 × 105 мм |
| Ширина | 57 мм |
| Высота | 93,5 мм |
| Глубина | 105 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт. / 12,8 кг / 0,84 куб. фута |
Изоляция и прочность
| Испытательное напряжение изоляции вход-выход | 4 кВ AC |
| Испытательное напряжение изоляции выход - DC OK | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
Электромагнитная совместимость и помехоустойчивость
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс A |
| Пульсация сети | BS EN/EN61000-3-3, без нормируемого уровня |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиопомехоустойчивость | BS EN/EN61000-4-3, уровень 4, 10 В, критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A |
| Помехоустойчивость к наведенным помехам | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4, 30 А, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 3, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95% провал на 0,5 периода; 30% провал на 25 периодов; более 95% прерывание на 250 периодов |
Надежность
| MTBF по MIL-HDBK-217F (25 °C) | 454,5 тыс. ч минимум |
| MTBF по Telcordia TR/SR-332 (Bellcore) (25 °C) | 1439,7 тыс. ч минимум |
Стандарты
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1 (LVD), EAC TP TC 004 |
| Стандарты ЭМС | BS EN/BS EN/EN55035, EN61000-6-2 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 600 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по входному напряжению и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; для подробностей следует учитывать кривую дерейтингования.
- Снижение допустимой нагрузки по температуре для работы на высоте выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Рекомендуемые зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
