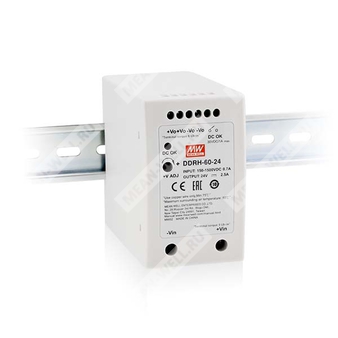

DDRH-60-24 представляет собой высоконадежный изолированный преобразователь постоянного тока, предназначенный для питания нагрузок от высоковольтной DC-шины. Устройство выполнено в корпусе для установки на DIN рейку, рассчитано на промышленное применение и подходит для систем, где требуется гальваническая развязка, высокая стойкость к помехам и работа в широком диапазоне входного напряжения.
| Параметр | Значение |
| Диапазон входного напряжения | 150–1500 ВDC |
| Пусковой ток при холодном старте | 30 А при 150 ВDC |
| Пусковой ток при холодном старте | 80 А при 800 ВDC |
| Пусковой ток при холодном старте | 120 А при 1500 ВDC |
| КПД при 200 ВDC | 86% |
| КПД при 800 ВDC | 87% |
| КПД при 1500 ВDC | 84% |
| Защита от обратной полярности входа | Встроенный мостовой диод, восстановление после устранения неисправности |
| Защита от пониженного входного напряжения | Порог срабатывания 120–130 ВDC, порог возврата 130–146,5 ВDC |
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения причины; при выходном напряжении менее 55% — автоматическое восстановление после снятия условия неисправности; при 55–100% номинального выходного напряжения — ограничение постоянного тока с восстановлением после устранения неисправности |
| Перенапряжение | 30–38 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Защита с режимом hiccup, автоматическое восстановление после устранения причины |
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 4 кВ переменного тока; выход-DC OK: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Помехоэмиссия | BS EN/EN55032(CISPR32), класс A |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная устойчивость | Уровень 4, 2 кВ/ Vin+ – Vin-, критерий A |
| Быстрые переходные процессы | Уровень 3, 4 кВ, критерий A |
| Скачки напряжения | Уровень 3, 2 кВ, критерий A |
| Кондуктивная устойчивость | Уровень 3, 10 В, критерий A |
| Магнитное поле | Уровень 4, 30 А, критерий A |
| Провалы и прерывания напряжения | >95% провал, 0,5 периода; 30% провал, 25 периодов; >95% прерывание, 250 периодов |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 600 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальный допуск, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтинга. |
| 5 | Температурный дерейтинг на высоте выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 6 | Рекомендуемые монтажные зазоры при длительной работе с полной нагрузкой: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если рядом расположен источник тепла, рекомендуется зазор 15 мм. |
| 7 | Источники питания рассматриваются как компоненты для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
