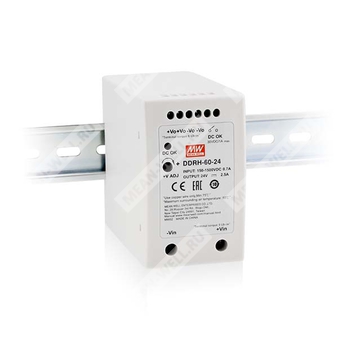

DDRH-60-48 - изолированный DC/DC-преобразователь на 60 Вт для промышленного монтажа на DIN рейку с ультрашироким входом.
Краткое назначение
DDRH-60-48 — высоконадежный модульный источник питания постоянного тока для преобразования широкого диапазона входного напряжения в стабилизированное выходное напряжение 48 В для промышленной автоматики, энергетики и телекоммуникационных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DDRH | Серия высоконадежных DC/DC-преобразователей Mean Well для монтажа на DIN рейку |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Ультраширокий диапазон входного напряжения 150–1500 В постоянного тока, отношение 10:1.
- Номинальная мощность 60 Вт.
- Суженная конструкция: ширина 57 мм.
- Высокая степень изоляции вход-выход: 4 кВ переменного тока.
- Полная заливка компаундом.
- Бесвентиляторное исполнение с охлаждением за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Работа в широком диапазоне температур: от -30 до +80 °C.
- Категория перенапряжения II.
- Высота эксплуатации до 5000 м.
- Релейный контакт DC OK.
- Регулируемое выходное напряжение.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева, пониженного входного напряжения, обратной полярности входа.
Области применения
- Фотовольтаическая генерация.
- Системы возобновляемой энергетики.
- Преобразование высокой частоты.
- Системы промышленного управления.
- Полупроводниковое технологическое оборудование.
- Электромеханические аппараты.
- Централизованные системы постоянного тока.
- Системы накопления энергии.
- Зарядные станции.
- Тяговая третья рейка.
Описание
DDRH-60-48 относится к серии DDRH-60 — высоконадежных ультрашироких DC/DC-преобразователей для установки на DIN рейку. Изделие предназначено для получения стабильного выходного напряжения при работе от широкого диапазона входного постоянного напряжения и ориентировано на промышленное применение. Конструкция с шириной 57 мм облегчает монтаж в ограниченном пространстве шкафа автоматики. Преобразователь выполнен в компактном залитом корпусе и рассчитан на работу в условиях промышленной среды с повышенными требованиями к электрической прочности, устойчивости к помехам и надежности.
Модель обеспечивает выход 48 В при номинальной мощности 60 Вт. Для контроля состояния предусмотрен релейный сигнал DC OK. Изделие допускает установку на DIN рейку TS-35/7.5 или TS-35/15, что делает его удобным для распределенных систем питания, энергетических установок, телекоммуникационных и инфраструктурных объектов.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0–1,25 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 200 мВп-п |
| Диапазон регулировки выходного напряжения | 48–54 В |
| Точность стабилизации по входному напряжению | ±1,0% |
| Точность стабилизации по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±0,5% |
| Максимальная внешняя емкостная нагрузка | 1000 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 150–1500 В постоянного тока |
| КПД, типовое значение | 200 В: 87%; 800 В: 88%; 1500 В: 83% |
| Пусковой ток, холодный старт | 120 А / 1500 В; 80 А / 800 В; 30 А / 150 В |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup; при снижении выходного напряжения ниже 55% происходит автоматическое восстановление после устранения причины; при ограничении постоянного тока восстановление после устранения неисправности в диапазоне 55–100% номинального выходного напряжения |
| Перенапряжение | 55–60 В |
| Тип защиты при перенапряжении | Режим hiccup; автоматическое восстановление после устранения неисправности |
| Перегрев | Защита с автоматическим восстановлением после устранения причины |
| Обратная полярность входа | Встроенный мостовой диод; повреждение отсутствует, восстановление после устранения неисправности |
| Пониженное входное напряжение | Диапазон срабатывания 120–130 В; диапазон отпуска 130–146,5 В |
Функциональные сигналы
| Параметр | Значение |
| DC OK | Релейный контакт, максимальная нагрузка 30 В / 1 А, резистивная |
| Состояние контакта | Контакт замкнут — источник включен / DC OK; контакт разомкнут — источник выключен / DC Fail |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -30 до +80 °C |
| Рабочая температура с учетом дерейтирования | См. кривую дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C от 0 до 55 °C |
| Вибрация | 10–500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтажная скоба соответствует IEC60068-2-6 |
| Рабочая высота | До 5000 м; категория перенапряжения II |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока; выход-DC OK: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1 (LVD), EAC TP TC 004 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2 |
| Эмиссия | BS EN/EN55032 (CISPR32), класс A; BS EN/EN61000-3-3 — соответствует |
ЭМС-испытания
| Воздействие | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ, критерий A |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ / Vin+ ~ Vin-, критерий A |
| Проведенные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
МТBF, размеры и упаковка
| Параметр | Значение |
| Средняя наработка на отказ | 454,5 тыс. ч минимум по MIL-HDBK-217F (25 °C); 1439,7 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
| Габаритные размеры | 57 × 93,5 × 105 мм (Ш × В × Г) |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 12,8 кг; 0,84 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 600 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по входному напряжению и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование; для уточнения следует использовать кривую дерейтирования.
- Для высоты эксплуатации выше 2000 м требуется температурное дерейтирование 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Рекомендуемые монтажные зазоры при длительной работе с полной нагрузкой: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
